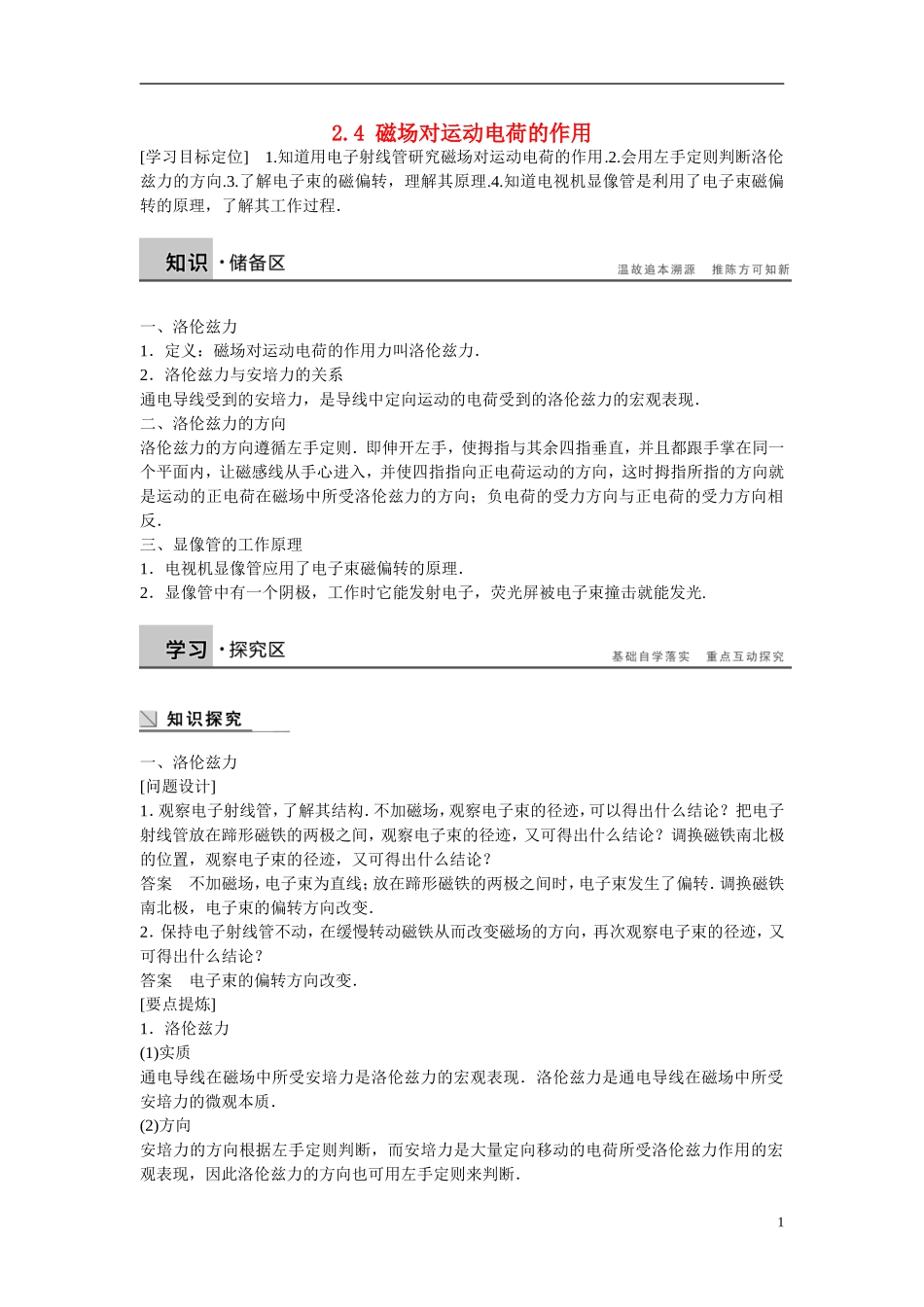

【步步高 学案导学设计】2014-2015学年高中物理 2.4 磁场对运动电荷的作用学案 新人教版选修1-1_第1页
1/5

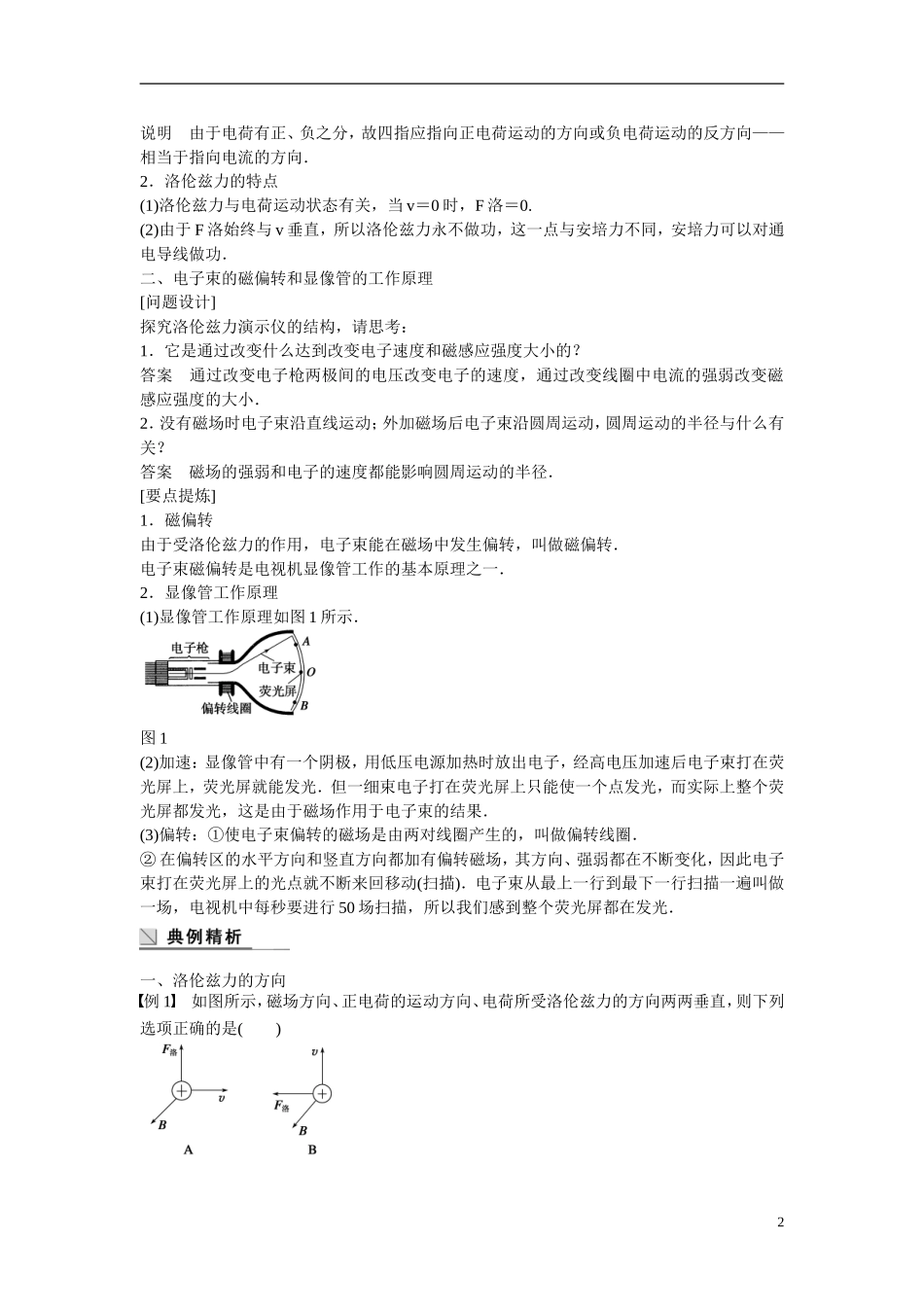

【步步高 学案导学设计】2014-2015学年高中物理 2.4 磁场对运动电荷的作用学案 新人教版选修1-1_第2页
2/5
【步步高 学案导学设计】2014-2015学年高中物理 2.4 磁场对运动电荷的作用学案 新人教版选修1-1_第3页
3/5
2.4 磁场对运动电荷的作用[学习目标定位] 1.知道用电子射线管研究磁场对运动电荷的作用.2.会用左手定则判断洛伦兹力的方向.3.了解电子束的磁偏转,理解其原理.4.知道电视机显像管是利用了电子束磁偏转的原理,了解其工作过程.一、洛伦兹力1.定义:磁场对运动电荷的作用力叫洛伦兹力.2.洛伦兹力与安培力的关系通电导线受到的安培力,是导线中定向运动的电荷受到的洛伦兹力的宏观表现.二、洛伦兹力的方向洛伦兹力的方向遵循左手定则.即伸开左手,使拇指与其余四指垂直,并且都跟手掌在同一个平面内,让磁感线从手心进入,并使四指指向正电荷运动的方向,这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向;负电荷的受力方向与正电荷的受力方向相反.三、显像管的工作原理1.电视机显像管应用了电子束磁偏转的原理.2.显像管中有一个阴极,工作时它能发射电子,荧光屏被电子束撞击就能发光.一、洛伦兹力[问题设计]1.观察电子射线管,了解其结构.不加磁场,观察电子束的径迹,可以得出什么结论?把电子射线管放在蹄形磁铁的两极之间,观察电子束的径迹,又可得出什么结论?调换磁铁南北极的位置,观察电子束的径迹,又可得出什么结论?答案 不加磁场,电子束为直线;放在蹄形磁铁的两极之间时,电子束发生了偏转.调换磁铁南北极,电子束的偏转方向改变.2.保持电子射线管不动,在缓慢转动磁铁从而改变磁场的方向,再次观察电子束的径迹,又可得出什么结论?答案 电子束的偏转方向改变.[要点提炼]1.洛伦兹力(1)实质通电导线在磁场中所受安培力是洛伦兹力的宏观表现.洛伦兹力是通电导线在磁场中所受安培力的微观本质.(2)方向安培力的方向根据左手定则判断,而安培力是大量定向移动的电荷所受洛伦兹力作用的宏观表现,因此洛伦兹力的方向也可用左手定则来判断.1说明 由于电荷有正、负之分,故四指应指向正电荷运动的方向或负电荷运动的反方向——相当于指向电流的方向.2.洛伦兹力的特点(1)洛伦兹力与电荷运动状态有关,当 v=0 时,F 洛=0.(2)由于 F 洛始终与 v 垂直,所以洛伦兹力永不做功,这一点与安培力不同,安培力可以对通电导线做功.二、电子束的磁偏转和显像管的工作原理[问题设计]探究洛伦兹力演示仪的结构,请思考:1.它是通过改变什么达到改变电子速度和磁感应强度大小的?答案 通过改变电子枪两极间的电压改变电子的速度,通过改变线圈中电流的强弱改变磁感应强度的大小.2.没有磁场时电子束...
