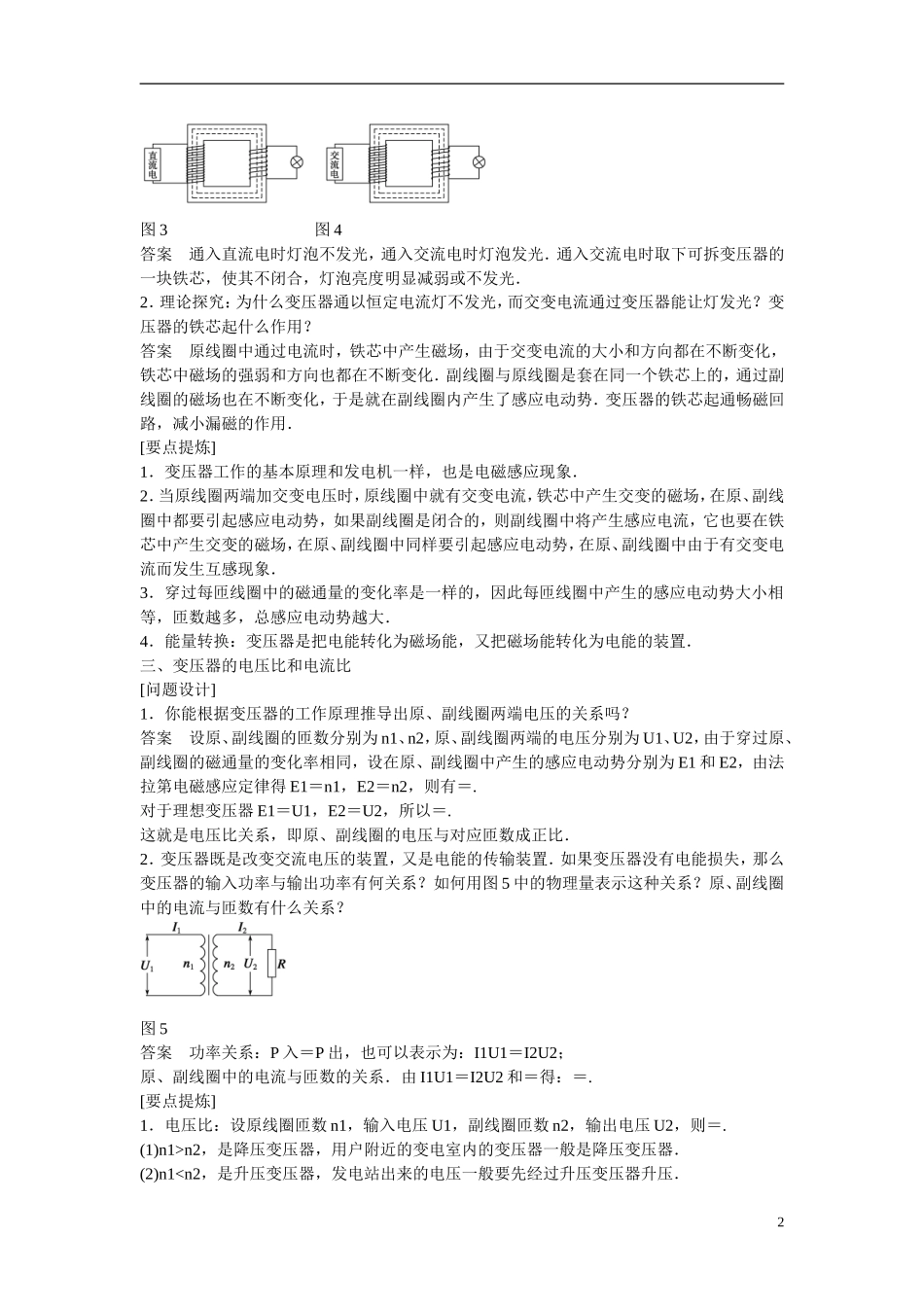

3.4 变压器[学习目标定位] 1.了解变压器的基本构造，知道变压器为什么能够改变交流电压及其和实际变压器的区别.2.通过实验和理论探究，总结变压器原、副线圈的电压与两个线圈匝数的关系.3.了解几种常见的变压器类型及其应用.4.体验科学探究过程，提高实验设计与分析论证能力．一、变压器的结构1．变压器由铁芯和绕在铁芯上的线圈组成．2．原、副线圈原线圈：与电源(或电路的上一级)连接的线圈叫原线圈(也叫初级线圈)．副线圈：与负载(或电路的下一级)连接的线圈叫副线圈(也叫次级线圈)．二、变压器的工作原理1．原理电磁感应现象是变压器的工作基础．当原线圈中的电流变化时，在铁芯中就会产生变化的磁场，就会引起副线圈中的磁通量的变化，从而产生感应电动势．2．变压器的作用：能改变交变电流的电压，不改变交变电流的周期和频率.一、变压器的结构变压器组成如图 1 所示：图 11．线圈：由漆包线绕制而成．原线圈连接前一级电路，副线圈连接下一级电路．2．铁芯：由硅钢片叠合而成．3．变压器的符号：如图 2 所示图 2二、变压器的工作原理[问题设计]1．把学生电源、可拆变压器、灯泡按图 3 和图 4 连接并分别通入直流电和交流电，观察灯泡是否发光．通入交流电时取下可拆变压器的一块铁芯，使其不闭合，观察灯泡亮度是否变化？1 图 3 图 4 答案 通入直流电时灯泡不发光，通入交流电时灯泡发光．通入交流电时取下可拆变压器的一块铁芯，使其不闭合，灯泡亮度明显减弱或不发光．2．理论探究：为什么变压器通以恒定电流灯不发光，而交变电流通过变压器能让灯发光？变压器的铁芯起什么作用？答案 原线圈中通过电流时，铁芯中产生磁场，由于交变电流的大小和方向都在不断变化，铁芯中磁场的强弱和方向也都在不断变化．副线圈与原线圈是套在同一个铁芯上的，通过副线圈的磁场也在不断变化，于是就在副线圈内产生了感应电动势．变压器的铁芯起通畅磁回路，减小漏磁的作用．[要点提炼]1．变压器工作的基本原理和发电机一样，也是电磁感应现象．2．当原线圈两端加交变电压时，原线圈中就有交变电流，铁芯中产生交变的磁场，在原、副线圈中都要引起感应电动势，如果副线圈是闭合的，则副线圈中将产生感应电流，它也要在铁芯中产生交变的磁场，在原、副线圈中同样要引起感应电动势，在原、副线圈中由于有交变电流而发生互感现象．3．穿过每匝线圈中的磁通量的变化率是一样的，因此每匝线圈中产生的感应电动势大小相等，匝数越多，总感应...
