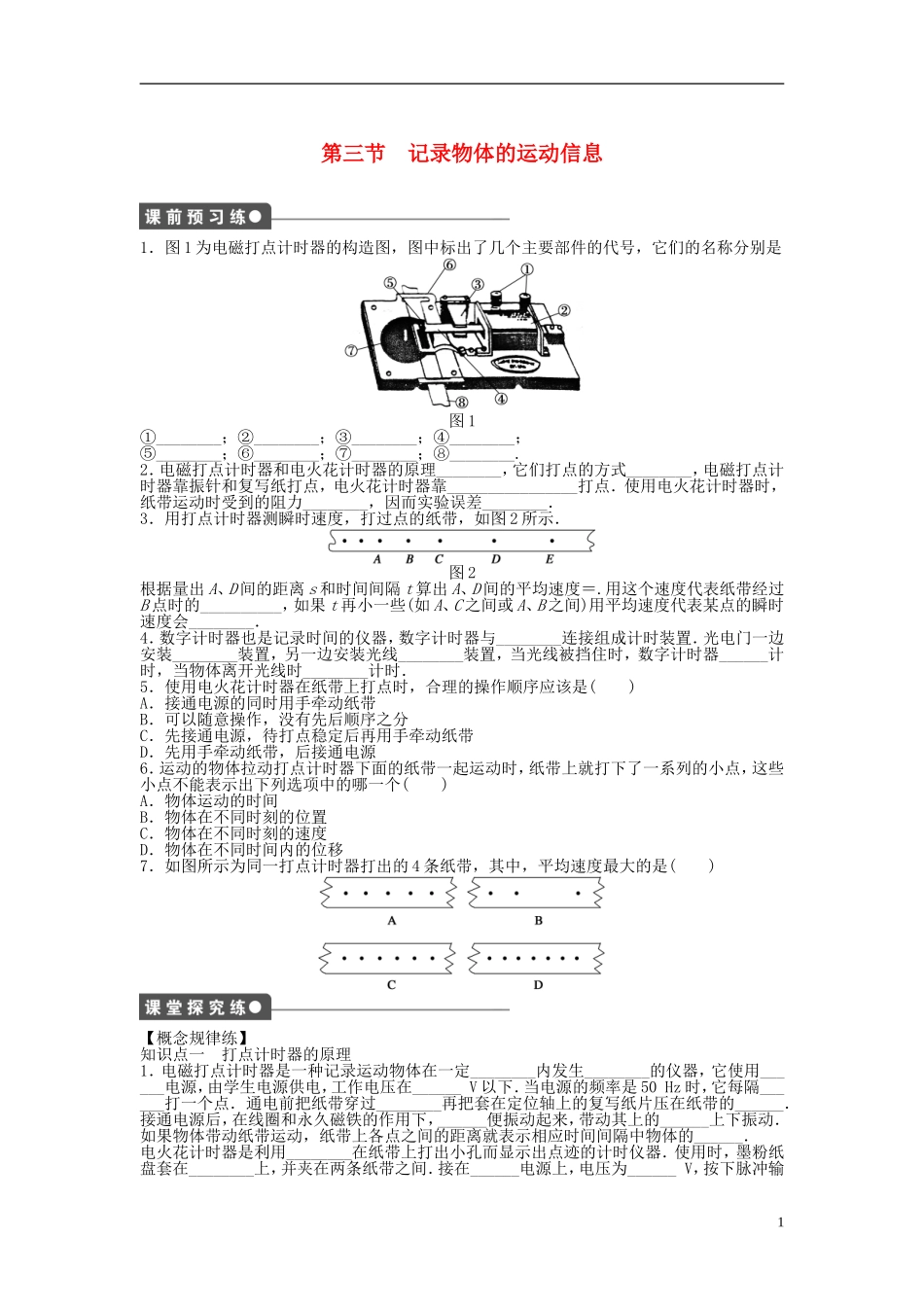

第三节 记录物体的运动信息1．图 1 为电磁打点计时器的构造图，图中标出了几个主要部件的代号，它们的名称分别是图 1①________；②________；③________；④________；⑤________；⑥________；⑦________；⑧________.2．电磁打点计时器和电火花计时器的原理________，它们打点的方式________，电磁打点计时器靠振针和复写纸打点，电火花计时器靠________________打点．使用电火花计时器时，纸带运动时受到的阻力________，因而实验误差________．3．用打点计时器测瞬时速度，打过点的纸带，如图 2 所示．图 2根据量出 A、D 间的距离 s 和时间间隔 t 算出 A、D 间的平均速度＝.用这个速度代表纸带经过B 点时的__________，如果 t 再小一些(如 A、C 之间或 A、B 之间)用平均速度代表某点的瞬时速度会________．4．数字计时器也是记录时间的仪器，数字计时器与________连接组成计时装置．光电门一边安装________装置，另一边安装光线________装置，当光线被挡住时，数字计时器______计时，当物体离开光线时________计时．5．使用电火花计时器在纸带上打点时，合理的操作顺序应该是( )A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源6．运动的物体拉动打点计时器下面的纸带一起运动时，纸带上就打下了一系列的小点，这些小点不能表示出下列选项中的哪一个( )A．物体运动的时间B．物体在不同时刻的位置C．物体在不同时刻的速度D．物体在不同时间内的位移7．如图所示为同一打点计时器打出的 4 条纸带，其中，平均速度最大的是( )【概念规律练】知识点一 打点计时器的原理1．电磁打点计时器是一种记录运动物体在一定________内发生________的仪器，它使用______电源，由学生电源供电，工作电压在______ V 以下．当电源的频率是 50 Hz 时，它每隔______打一个点．通电前把纸带穿过________再把套在定位轴上的复写纸片压在纸带的______．接通电源后，在线圈和永久磁铁的作用下，______便振动起来，带动其上的______上下振动．如果物体带动纸带运动，纸带上各点之间的距离就表示相应时间间隔中物体的______．电火花计时器是利用________在纸带上打出小孔而显示出点迹的计时仪器．使用时，墨粉纸盘套在________上，并夹在两条纸带之间．接在______电源上，电压为______ V，按下脉冲输1出开关，计时器发出的脉冲电流经接正极的...
