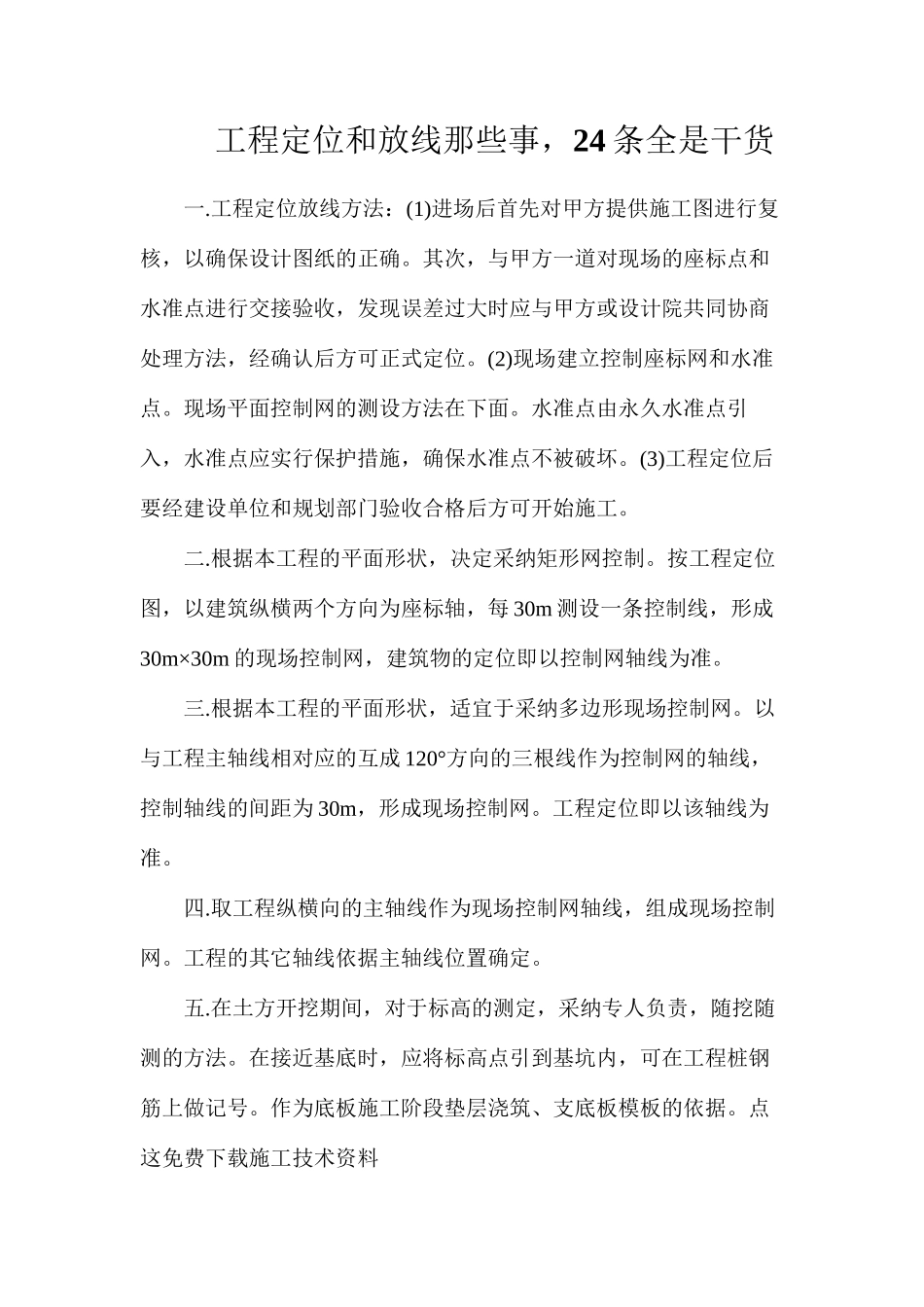

工程定位和放线那些事，24条全是干货

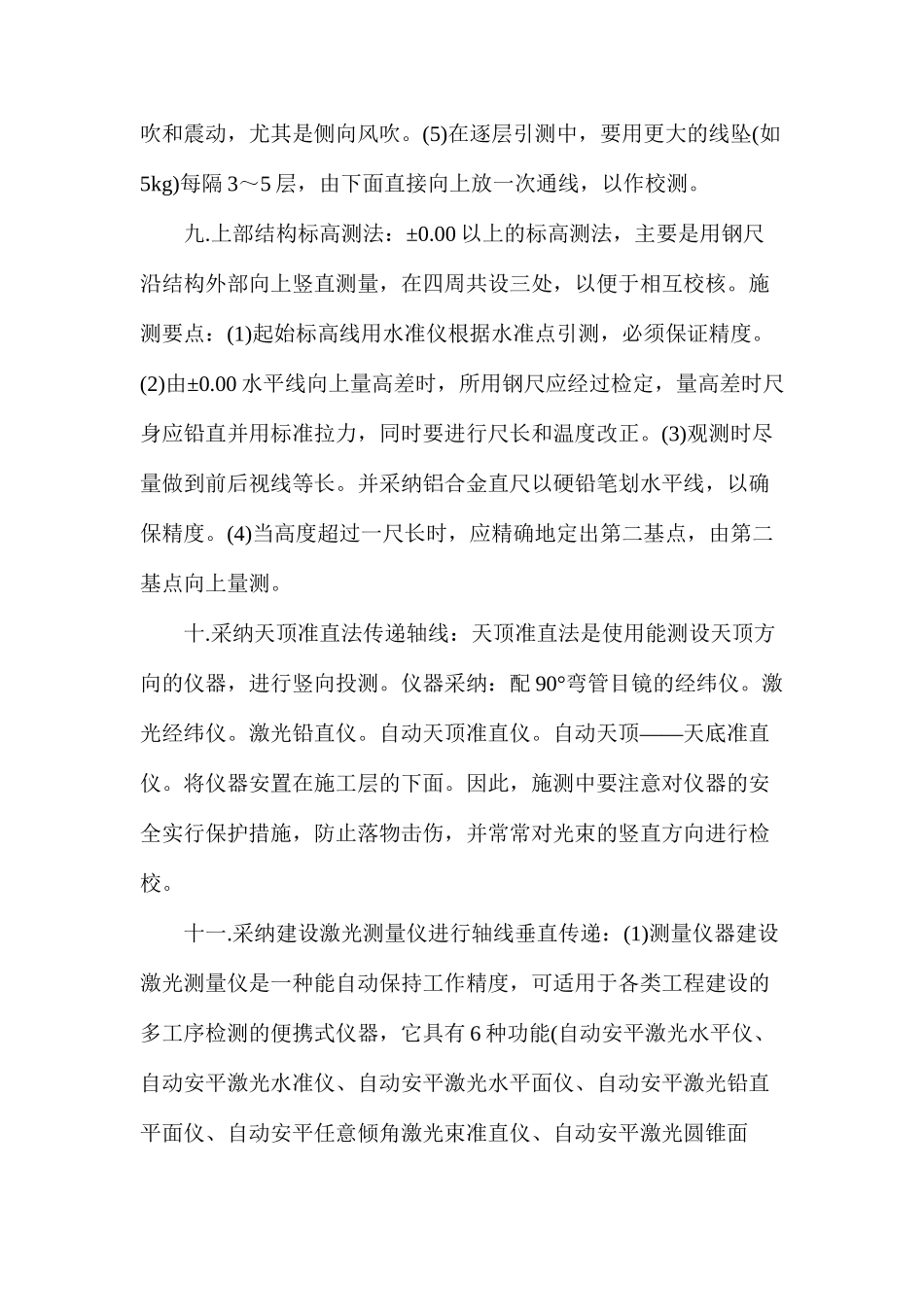

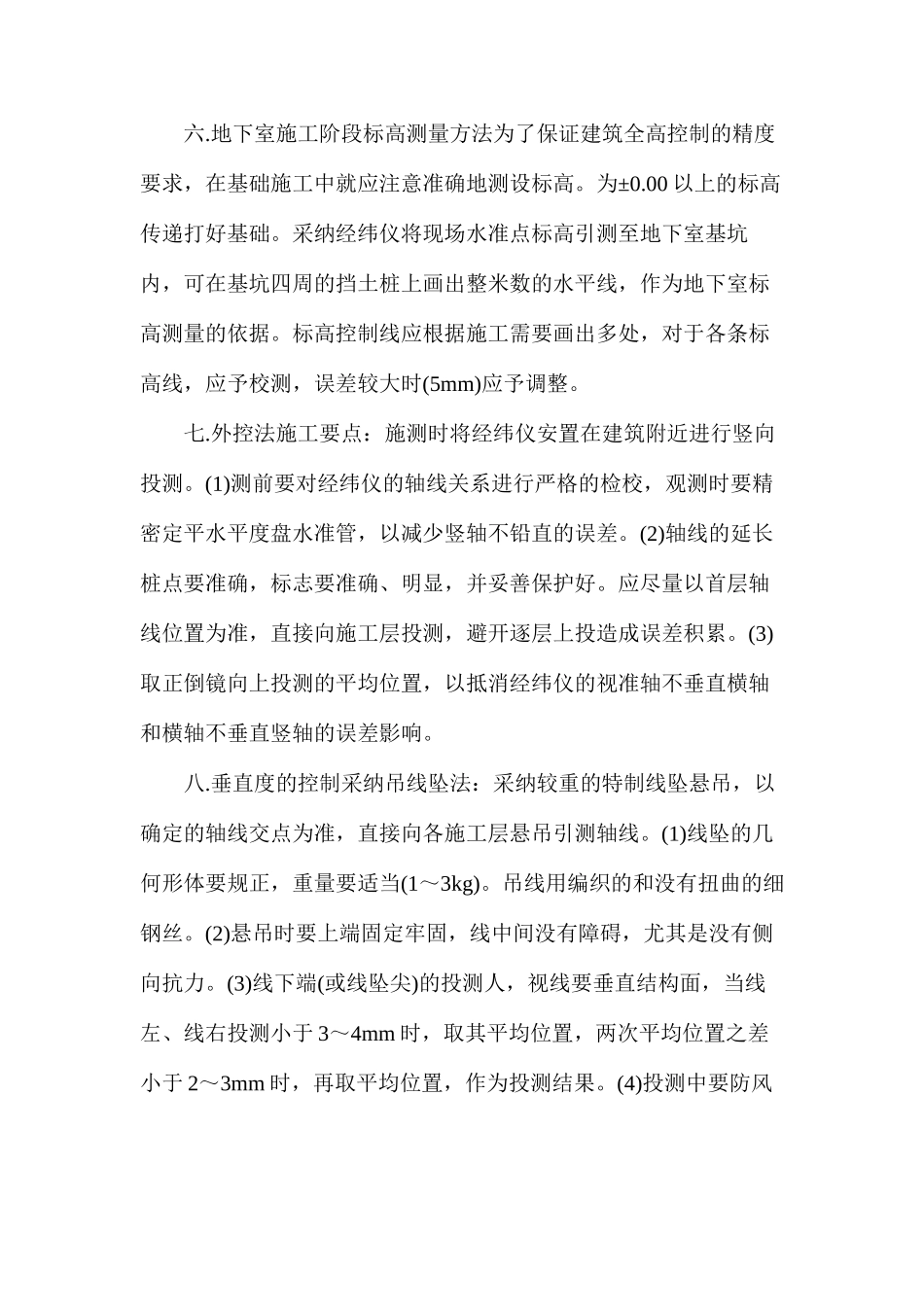

工程定位和放线那些事，24 条全是干货一.工程定位放线方法：(1)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同协商处理方法，经确认后方可正式定位。(2)现场建立控制座标网和水准点。现场平面控制网的测设方法在下面。水准点由永久水准点引入，水准点应实行保护措施，确保水准点不被破坏。(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。二.根据本工程的平面形状，决定采纳矩形网控制。按工程定位图，以建筑纵横两个方向为座标轴，每 30m 测设一条控制线，形成30m×30m 的现场控制网，建筑物的定位即以控制网轴线为准。三.根据本工程的平面形状，适宜于采纳多边形现场控制网。以与工程主轴线相对应的互成 120°方向的三根线作为控制网的轴线，控制轴线的间距为 30m，形成现场控制网。工程定位即以该轴线为准。四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。工程的其它轴线依据主轴线位置确定。五.在土方开挖期间，对于标高的测定，采纳专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。作为底板施工阶段垫层浇筑、支底板模板的依据。点这免费下载施工技术资料六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。为±0.00 以上的标高传递打好基础。采纳经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(5mm)应予调整。七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。应尽量以首层轴线位置为准，直接向施工层投测，避开逐层上投造成误差积累。(3)取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。八.垂直度的控制采纳吊线坠法：采纳较重的特制线坠悬吊，以确定的轴线交点为准，直接向各施工层悬吊引测轴线。(1)线坠的几何形体要规正，重量要适当(1～3kg)。吊线用编织的和没有扭曲的细钢丝。(2)悬吊时要上端固定牢固，线中间没有障碍，尤其...
