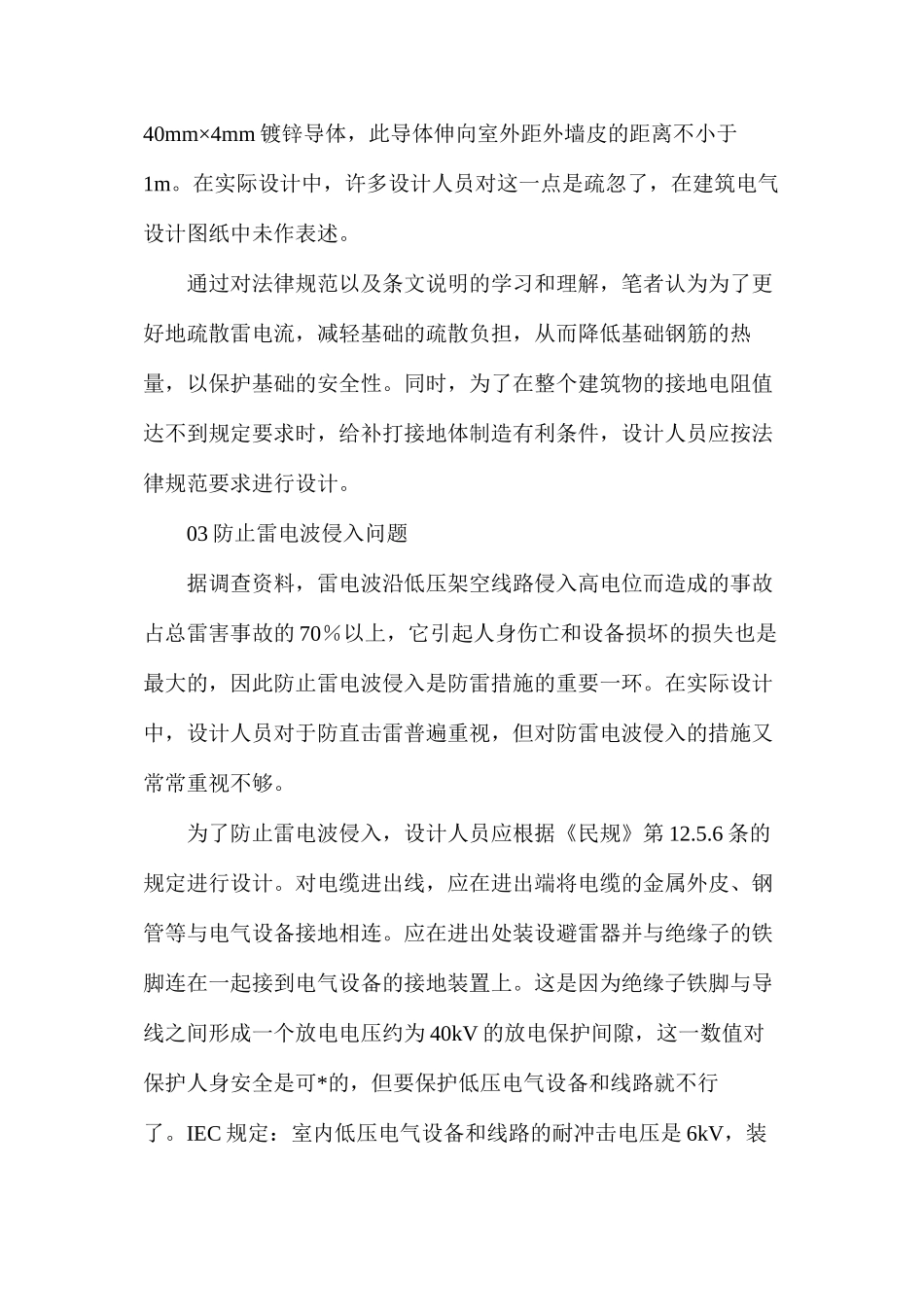

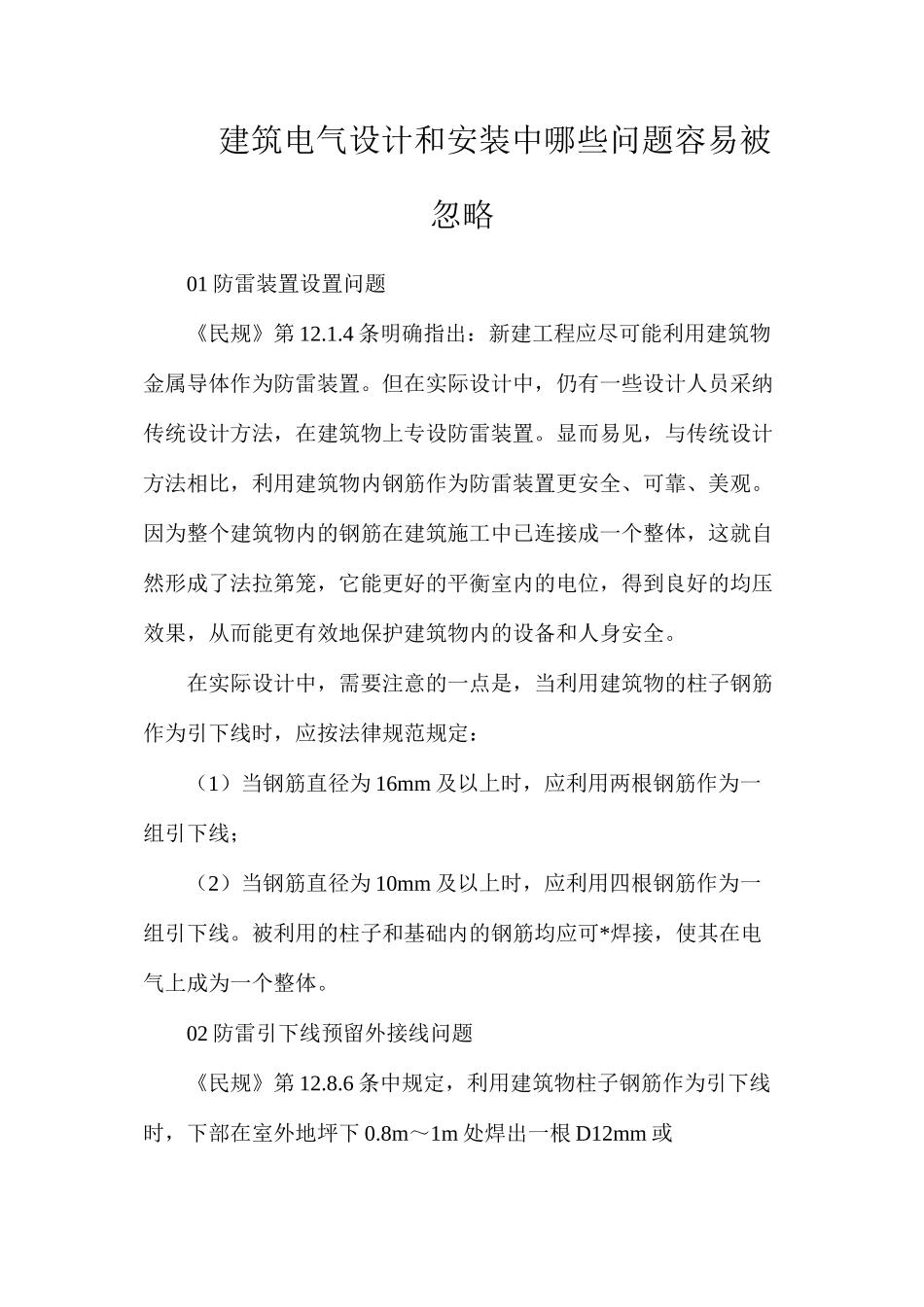

建筑电气设计和安装中哪些问题容易被忽略01 防雷装置设置问题《民规》第 12.1.4 条明确指出：新建工程应尽可能利用建筑物金属导体作为防雷装置。但在实际设计中，仍有一些设计人员采纳传统设计方法，在建筑物上专设防雷装置。显而易见，与传统设计方法相比，利用建筑物内钢筋作为防雷装置更安全、可靠、美观。因为整个建筑物内的钢筋在建筑施工中已连接成一个整体，这就自然形成了法拉第笼，它能更好的平衡室内的电位，得到良好的均压效果，从而能更有效地保护建筑物内的设备和人身安全。在实际设计中，需要注意的一点是，当利用建筑物的柱子钢筋作为引下线时，应按法律规范规定：（1）当钢筋直径为 16mm 及以上时，应利用两根钢筋作为一组引下线；（2）当钢筋直径为 10mm 及以上时，应利用四根钢筋作为一组引下线。被利用的柱子和基础内的钢筋均应可*焊接，使其在电气上成为一个整体。02 防雷引下线预留外接线问题《民规》第 12.8.6 条中规定，利用建筑物柱子钢筋作为引下线时，下部在室外地坪下 0.8m～1m 处焊出一根 D12mm 或40mm×4mm 镀锌导体，此导体伸向室外距外墙皮的距离不小于1m。在实际设计中，许多设计人员对这一点是疏忽了，在建筑电气设计图纸中未作表述。通过对法律规范以及条文说明的学习和理解，笔者认为为了更好地疏散雷电流，减轻基础的疏散负担，从而降低基础钢筋的热量，以保护基础的安全性。同时，为了在整个建筑物的接地电阻值达不到规定要求时，给补打接地体制造有利条件，设计人员应按法律规范要求进行设计。03 防止雷电波侵入问题据调查资料，雷电波沿低压架空线路侵入高电位而造成的事故占总雷害事故的 70％以上，它引起人身伤亡和设备损坏的损失也是最大的，因此防止雷电波侵入是防雷措施的重要一环。在实际设计中，设计人员对于防直击雷普遍重视，但对防雷电波侵入的措施又常常重视不够。为了防止雷电波侵入，设计人员应根据《民规》第 12.5.6 条的规定进行设计。对电缆进出线，应在进出端将电缆的金属外皮、钢管等与电气设备接地相连。应在进出处装设避雷器并与绝缘子的铁脚连在一起接到电气设备的接地装置上。这是因为绝缘子铁脚与导线之间形成一个放电电压约为 40kV 的放电保护间隙，这一数值对保护人身安全是可*的，但要保护低压电气设备和线路就不行了。IEC 规定：室内低压电气设备和线路的耐冲击电压是 6kV，装设阀型避雷器就是减小电气设备外露可导电部份和导电部份的电压差，从而保护...
