暖通空调安装要点和一般规定VIP专享

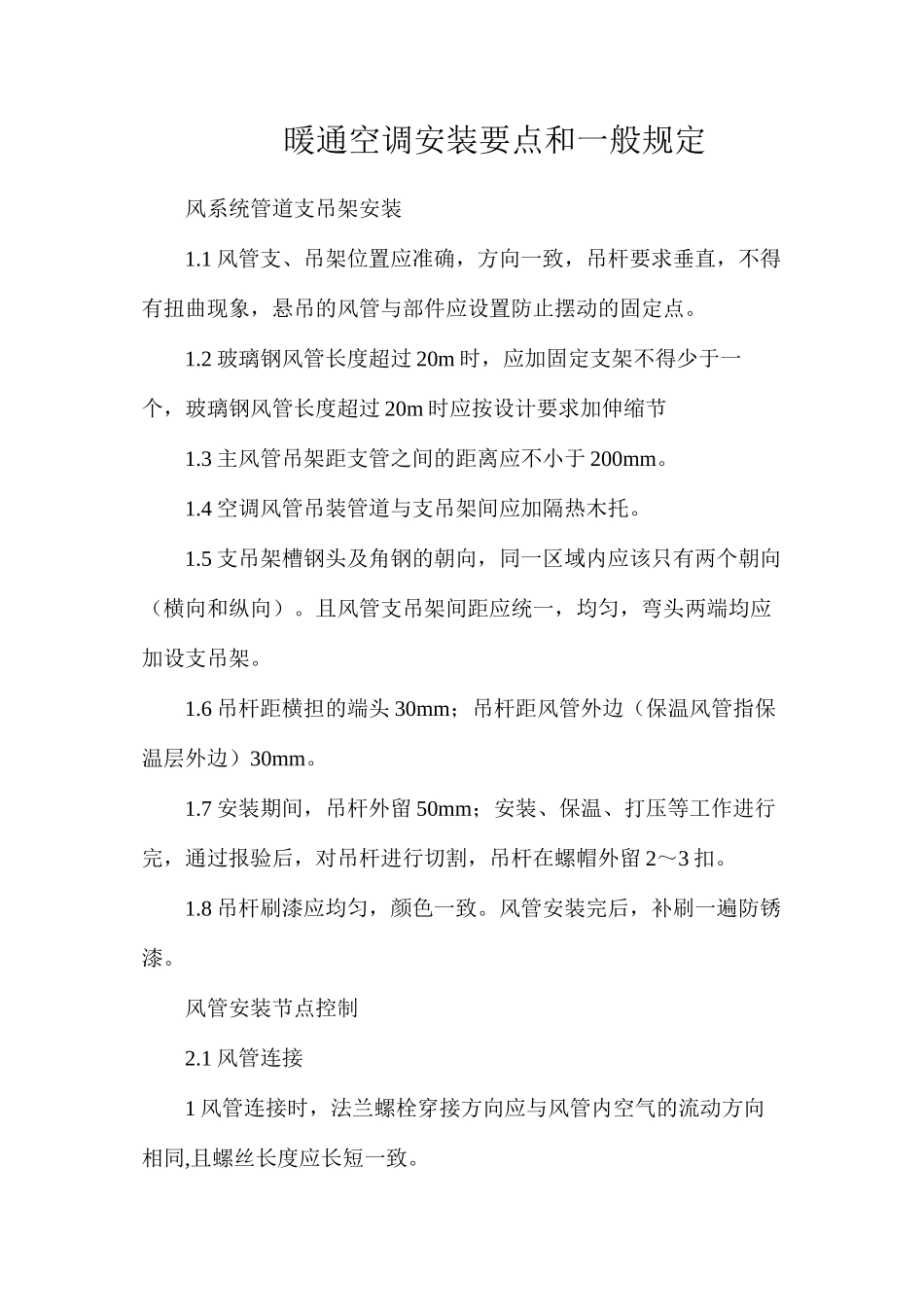

暖通空调安装要点和一般规定风系统管道支吊架安装1.1 风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。1.2 玻璃钢风管长度超过 20m 时，应加固定支架不得少于一个，玻璃钢风管长度超过 20m 时应按设计要求加伸缩节1.3 主风管吊架距支管之间的距离应不小于 200mm。1.4 空调风管吊装管道与支吊架间应加隔热木托。1.5 支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。1.6 吊杆距横担的端头 30mm；吊杆距风管外边（保温风管指保温层外边）30mm。1.7 安装期间，吊杆外留 50mm；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留 2～3 扣。1.8 吊杆刷漆应均匀，颜色一致。风管安装完后，补刷一遍防锈漆。风管安装节点控制2.1 风管连接1 风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同,且螺丝长度应长短一致。2 风管法兰垫料的厚度宜为 3～5mm，干净系统不得小于5mm。垫料与法兰平齐，不得挤入管内。3 安装风管时，不得拖、拉风管，以免造成划伤，影响风管的美观，甚至造成风管的损坏。4 玻璃钢风管连接法兰螺栓两侧应加镀锌垫圈。5 保温风管的支吊架宜设在保温层外部，不得坏保温层。6 风管穿楼板及过墙处作法应根据 91SB6 图集第 9 页进行。7 干净风管安装时，风管，静压箱，风口及设备安装在或穿过围护结构时，其接缝应实行密封措施，做到清洁、严密。8 干净风管安装时，法兰垫片应减少接头，接头必须采纳梯形或椎形，垫片应清洁，并涂密封胶粘牢。2.2 风管软连接1 柔性管应松紧适度，长度为 150～250mm，不得有扭曲、受力现象，不得用柔性软管做变径管使用。2 柔性管与法兰组装可采纳钢板压条的方式，通过铆接使二者连接起来，铆钉间距为 60～80mm。风管安装一般规定3.1 管道吊架距法兰距离不小于 20mm。柔性短管长度为 150-300mm。金属软管及非金属软管长度不得大于 2m，并不应有死弯或塌凹。3.2 主风管吊架具支管之间距离应不小于 200mm。3.3 法兰螺栓孔距低压送风不大于 200mm，中压送风距离不大于 100mm。3.4 防火阀及排烟阀与隔墙距离不大于 200mm。3.5 风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。3.6 通风管道吊架距不保温风管边缘为 30mm，距保温管道保温层边缘距离...
