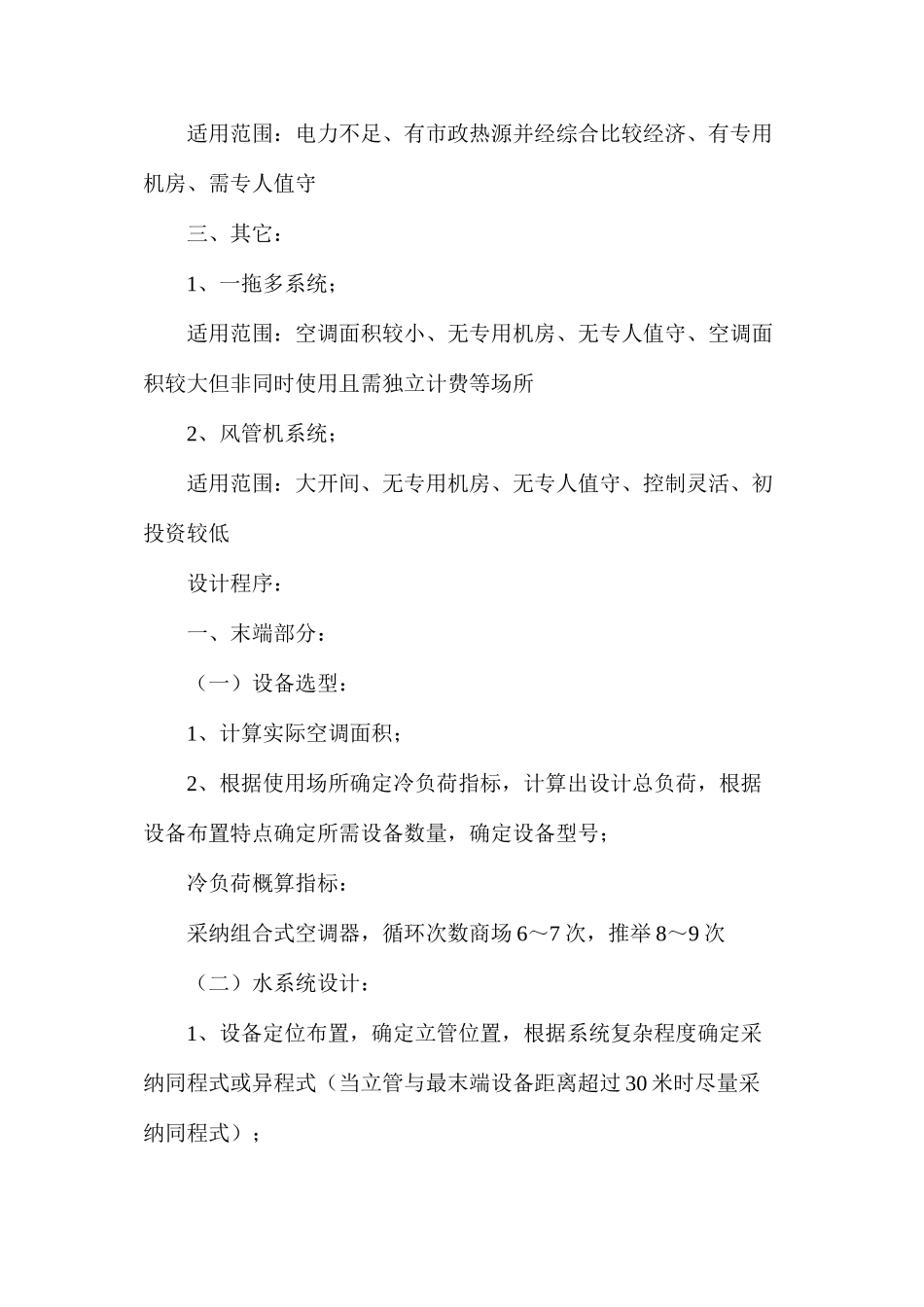

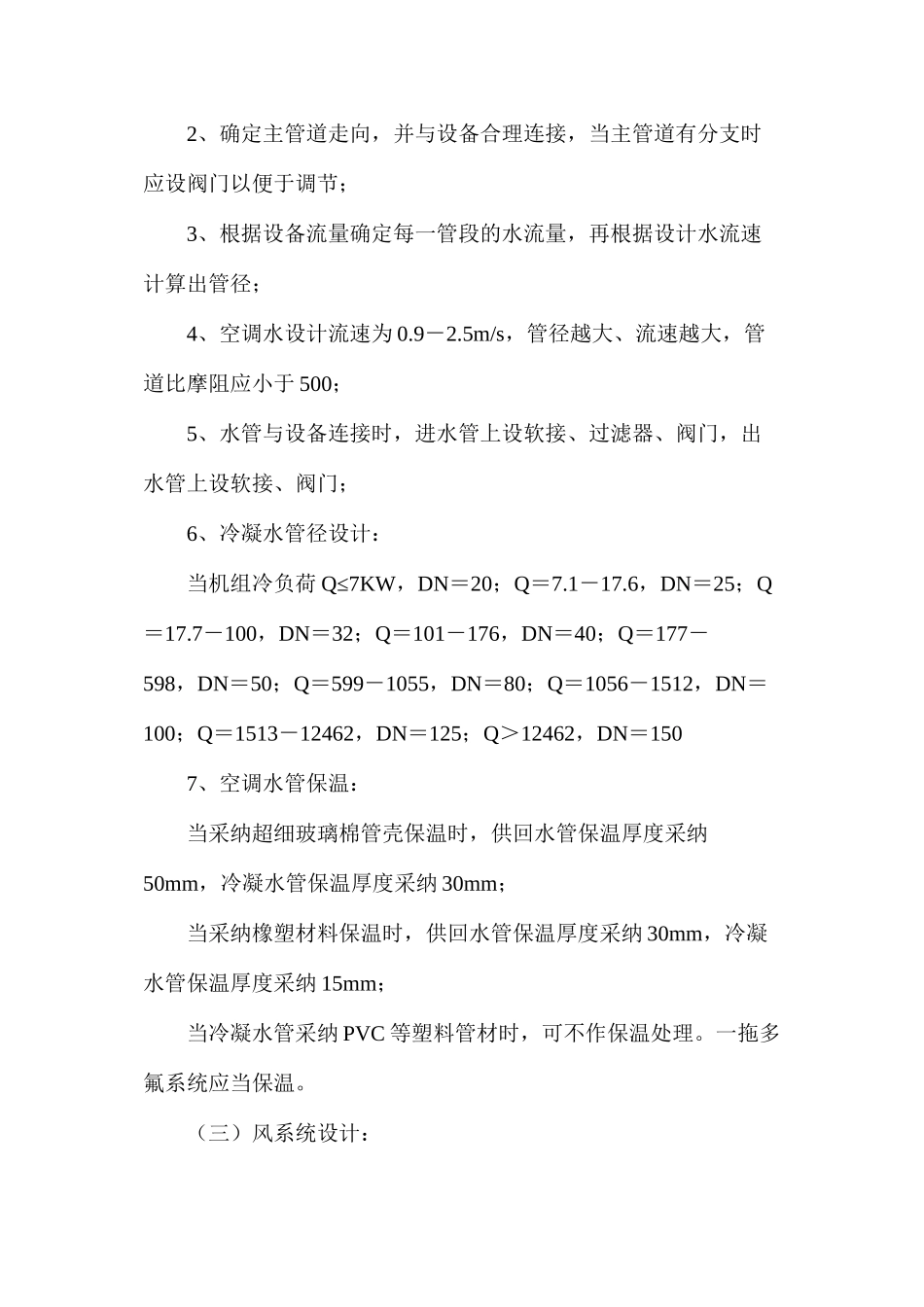

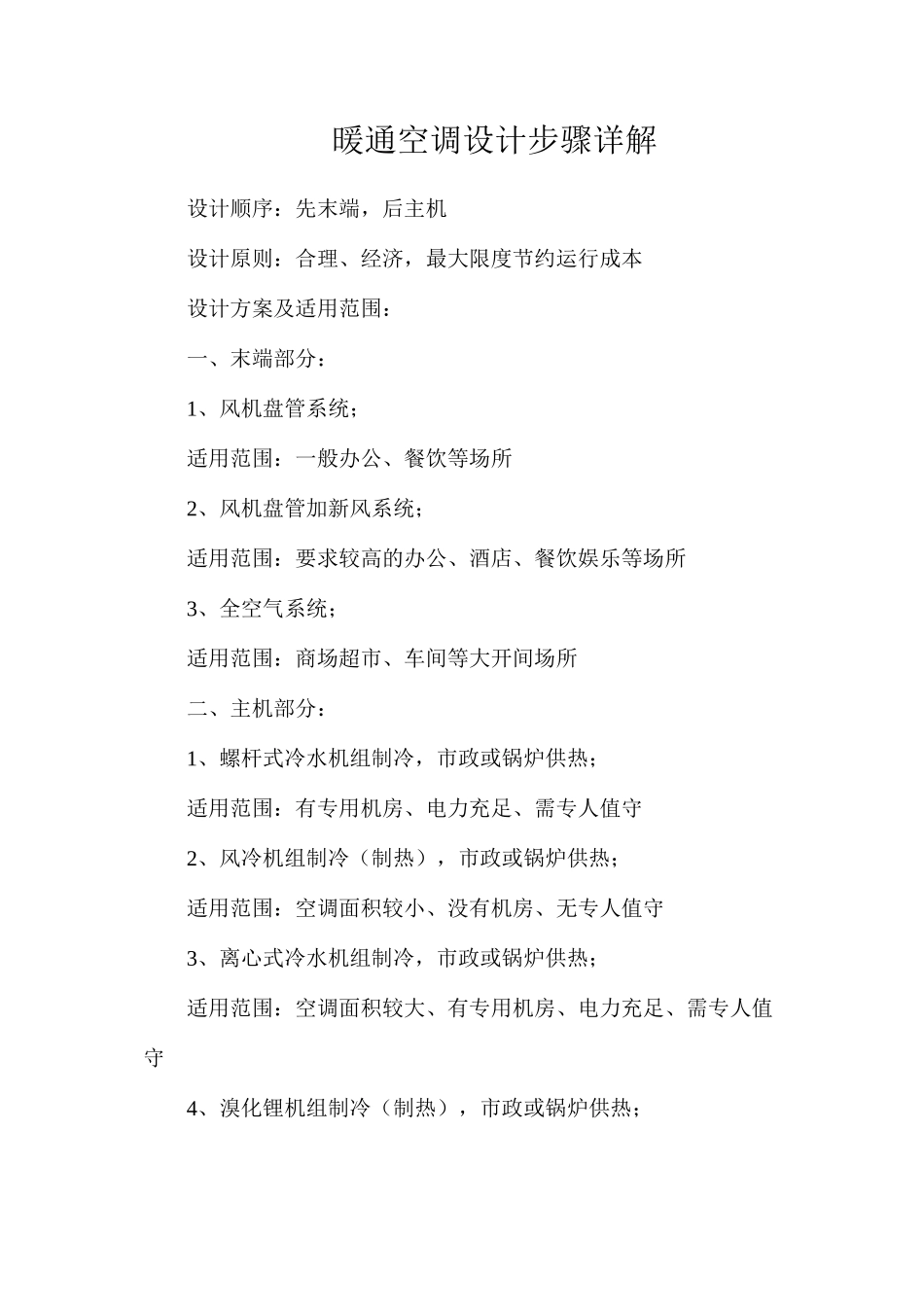

暖通空调设计步骤详解设计顺序：先末端，后主机设计原则：合理、经济，最大限度节约运行成本设计方案及适用范围：一、末端部分：1、风机盘管系统；适用范围：一般办公、餐饮等场所2、风机盘管加新风系统；适用范围：要求较高的办公、酒店、餐饮娱乐等场所3、全空气系统；适用范围：商场超市、车间等大开间场所二、主机部分：1、螺杆式冷水机组制冷，市政或锅炉供热；适用范围：有专用机房、电力充足、需专人值守2、风冷机组制冷（制热），市政或锅炉供热；适用范围：空调面积较小、没有机房、无专人值守3、离心式冷水机组制冷，市政或锅炉供热；适用范围：空调面积较大、有专用机房、电力充足、需专人值守4、溴化锂机组制冷（制热），市政或锅炉供热；适用范围：电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守三、其它：1、一拖多系统；适用范围：空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所2、风管机系统；适用范围：大开间、无专用机房、无专人值守、控制灵活、初投资较低设计程序：一、末端部分：（一）设备选型：1、计算实际空调面积；2、根据使用场所确定冷负荷指标，计算出设计总负荷，根据设备布置特点确定所需设备数量，确定设备型号；冷负荷概算指标：采纳组合式空调器，循环次数商场 6～7 次，推举 8～9 次（二）水系统设计：1、设备定位布置，确定立管位置，根据系统复杂程度确定采纳同程式或异程式（当立管与最末端设备距离超过 30 米时尽量采纳同程式）；2、确定主管道走向，并与设备合理连接，当主管道有分支时应设阀门以便于调节；3、根据设备流量确定每一管段的水流量，再根据设计水流速计算出管径；4、空调水设计流速为 0.9－2.5m/s，管径越大、流速越大，管道比摩阻应小于 500；5、水管与设备连接时，进水管上设软接、过滤器、阀门，出水管上设软接、阀门；6、冷凝水管径设计：当机组冷负荷 Q≤7KW，DN＝20；Q＝7.1－17.6，DN＝25；Q＝17.7－100，DN＝32；Q＝101－176，DN＝40；Q＝177－598，DN＝50；Q＝599－1055，DN＝80；Q＝1056－1512，DN＝100；Q＝1513－12462，DN＝125；Q＞12462，DN＝1507、空调水管保温：当采纳超细玻璃棉管壳保温时，供回水管保温厚度采纳50mm，冷凝水管保温厚度采纳 30mm；当采纳橡塑材料保温时，供回水管保温厚度采纳 30mm，冷凝水管保温厚度采纳 15mm；当冷凝水管采纳 PVC 等塑料管材时，可不作保温处理。一拖多氟系统应当保...
