某旅游区水电工程监理细则

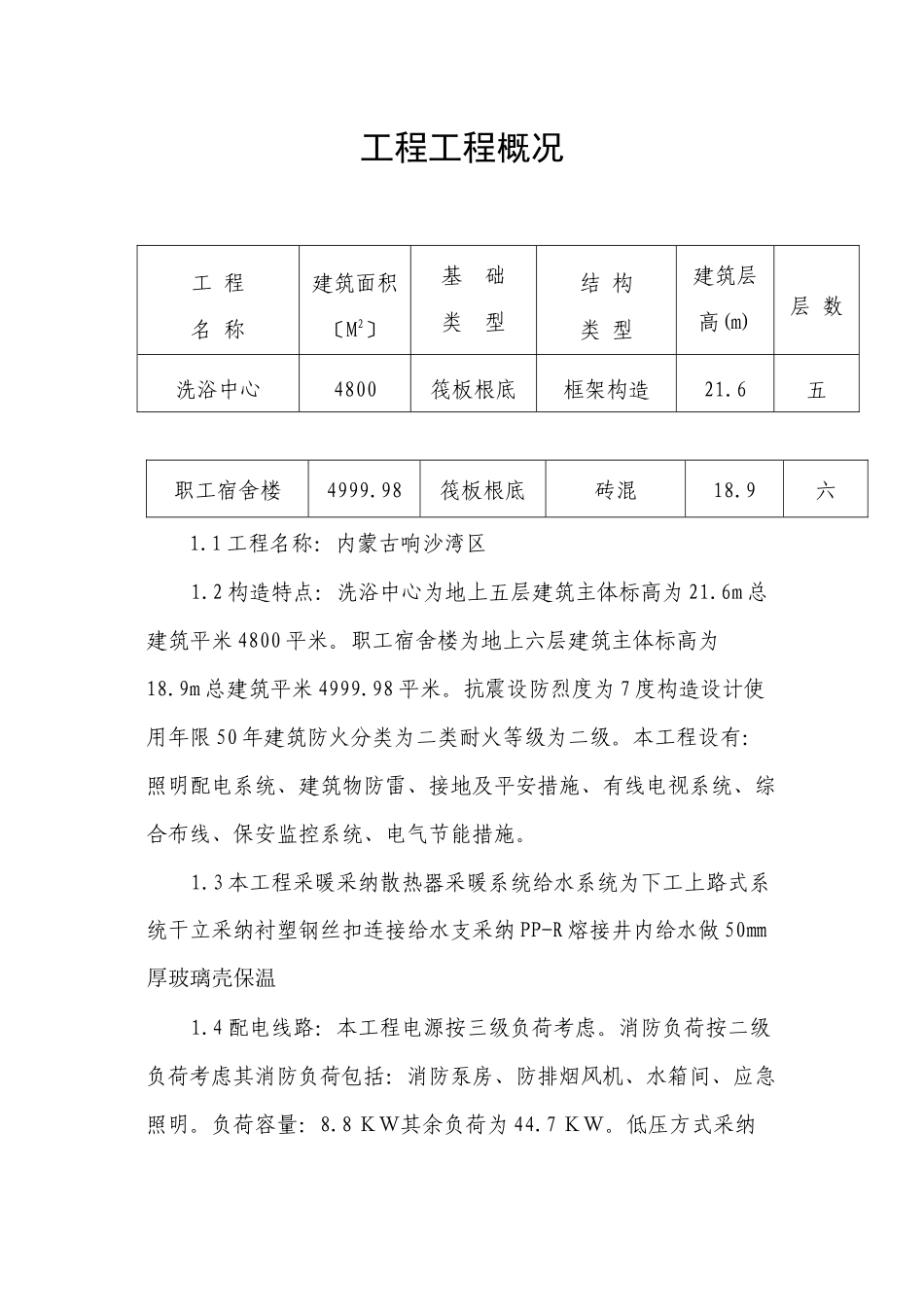

工程工程概况职工宿舍楼4999.98筏板根底砖混18.9六1.1 工程名称：内蒙古响沙湾区1.2 构造特点：洗浴中心为地上五层建筑主体标高为 21.6m 总建筑平米 4800 平米。职工宿舍楼为地上六层建筑主体标高为18.9m 总建筑平米 4999.98 平米。抗震设防烈度为 7 度构造设计使用年限 50 年建筑防火分类为二类耐火等级为二级。本工程设有：照明配电系统、建筑物防雷、接地及平安措施、有线电视系统、综合布线、保安监控系统、电气节能措施。1.3 本工程采暖采纳散热器采暖系统给水系统为下工上路式系统干立采纳衬塑钢丝扣连接给水支采纳 PP-R 熔接井内给水做 50㎜厚玻璃壳保温1.4 配电线路：本工程电源按三级负荷考虑。消防负荷按二级负荷考虑其消防负荷包括：消防泵房、防排烟风机、水箱间、应急照明。负荷容量：8.8 ＫＷ其余负荷为 44.7 ＫＷ。低压方式采纳工 程名 称建筑面积〔M2〕基 础类 型结 构类 型建筑层 高(m)层 数洗浴中心4800筏板根底框架构造21.6五放射式供电。供电线路由配电室电井桥架辐射至各层总配电箱再由配电箱穿金属线槽引致各分层配电箱。低压电器安装施工监理细那么一、施工工艺 验收与低压电器安装有关的土建工程→开箱检查和安装准备→ 安装→测绝缘→调试→交接验收二、低压电器安装的质量2.1 低压电器的安装应按和已批准的设计图纸进展施工。2.2 采纳的设备和器材应符合现行技术并应有合格证设备有铭牌。2.3 低压电器的安装高度应符合设计规定。2.4 接线应排列整齐、明晰、美观导线绝缘良好无损伤。2.5 低压电器应按要求进展绝缘电阻的测试；测量绝缘电阻所用兆欧表的电压等级及所测量的绝缘电阻值应符合现行?电气装置安装工程电气设备交接试验?的有关规定。2.6 电器的金属外壳、框架的接零或接地应符合现行?电气装置安装工程接地装置施工及验收?的有关规定。2.7 低压电器安装前建筑工程应满足以下条件；〔1〕屋顶、楼板施工完毕不渗漏。〔2〕室内地面施工完毕、门窗安装完毕。〔3〕预埋件及预留孔位置符合设计要求预埋件结实。2.8 相关：电气装置安装工程低压电器施工及验收〔GB50254-96〕；母线装置施工及验收〔GBJ149-90〕；电气设备交接试验〔GBJ150-91〕。三、各种低压电器安装施工的监理要点：3.1 低压断路器的安装监理要点：安装前需检查衔铁工作面无油污触头合断灵敏无卡阻现象接触面平 整动静触头分闸间隔 符合设计要求和技术的规定。低压断路器的安装应符合技术的规定与熔断器配合...
