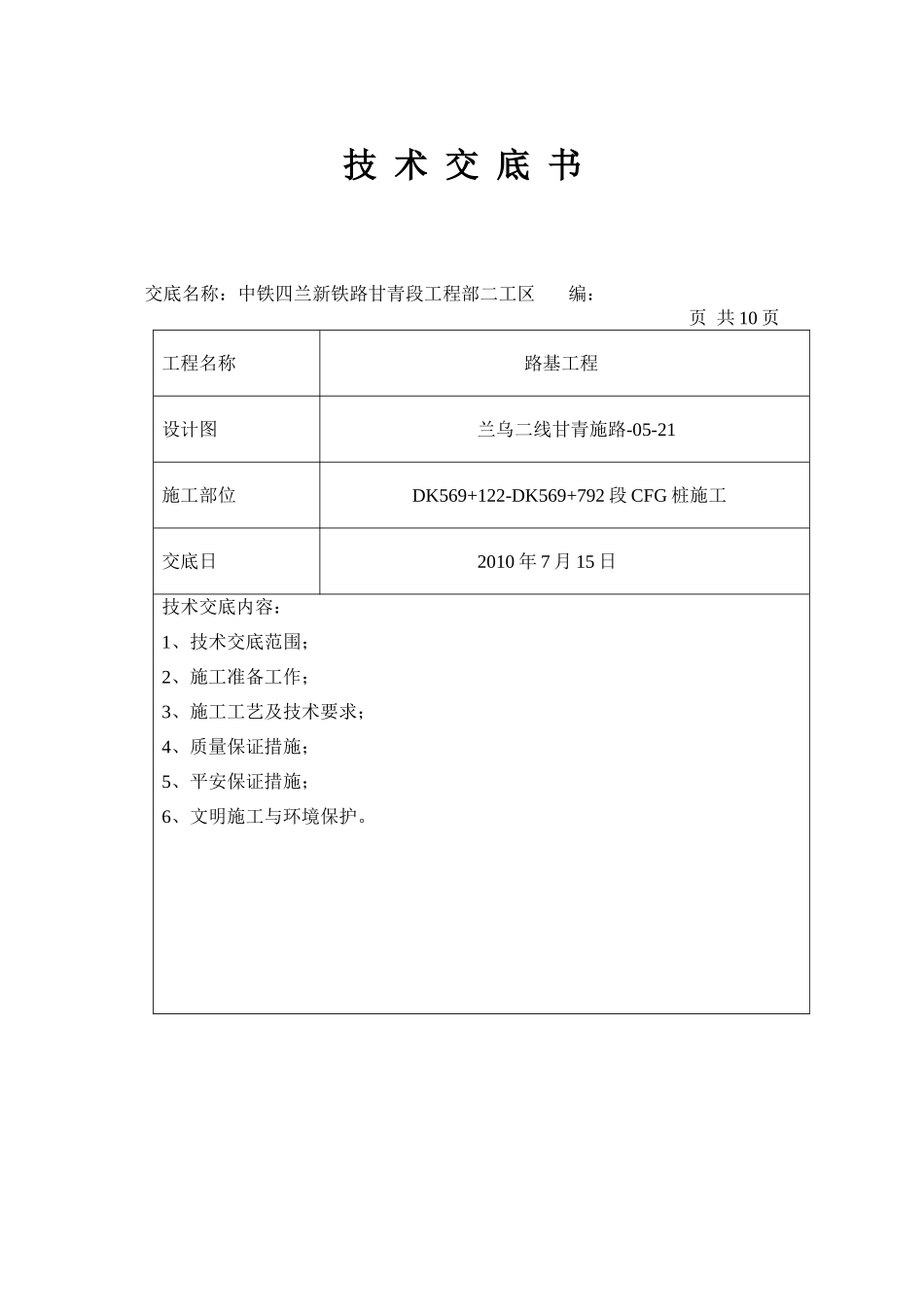

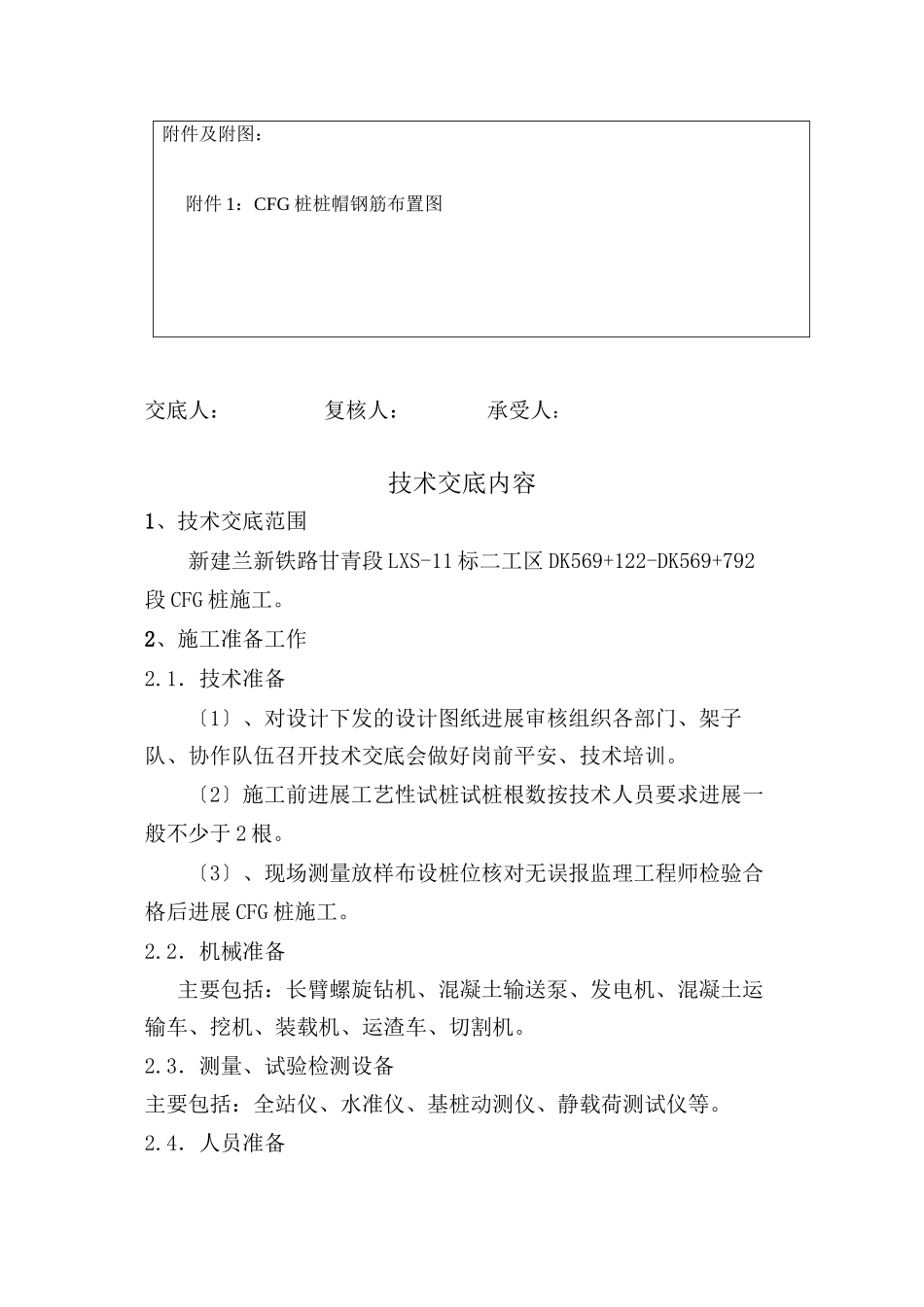

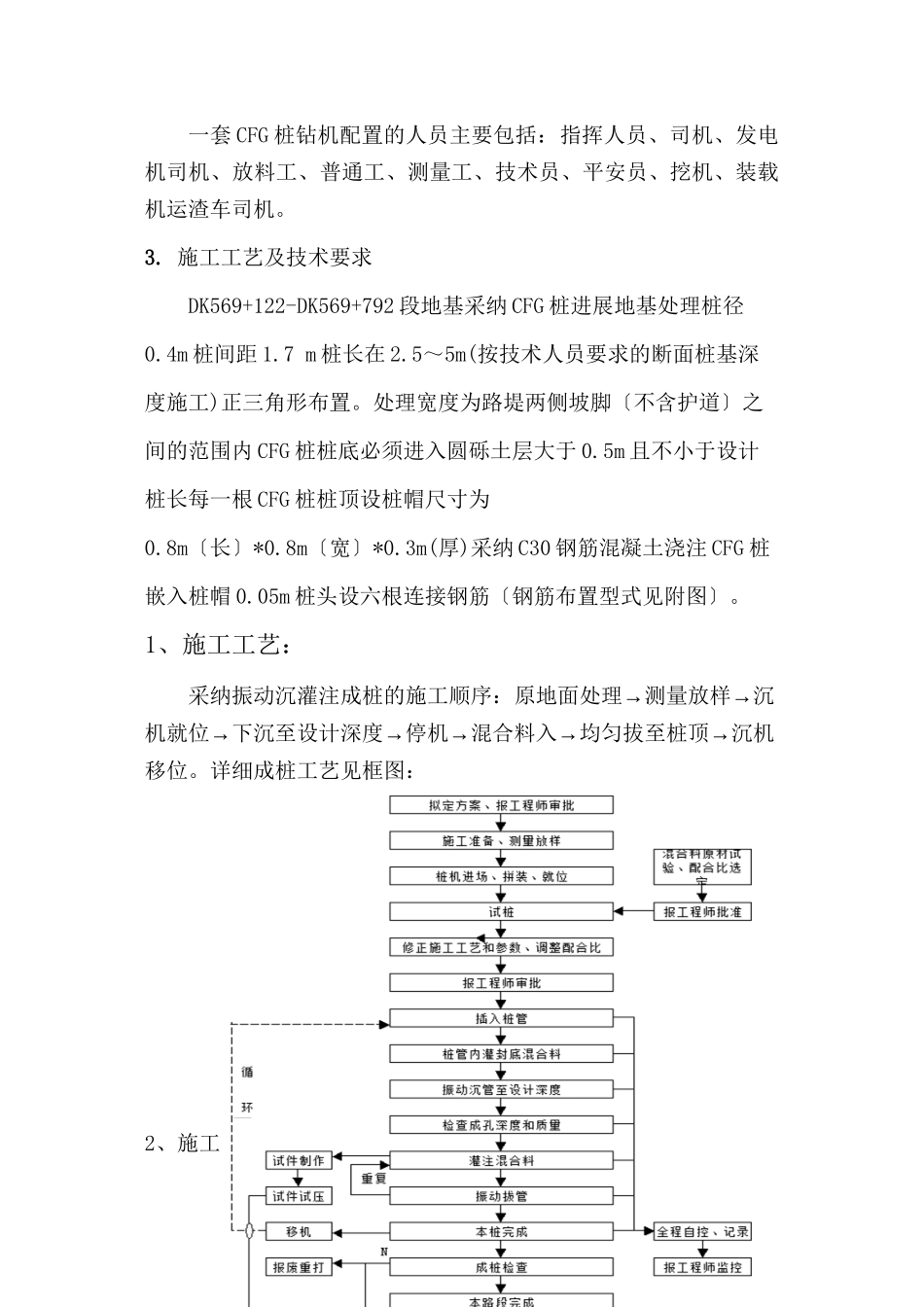

技 术 交 底 书 交底名称：中铁四兰新铁路甘青段工程部二工区编： 页 共 10 页工程名称路基工程设计图兰乌二线甘青施路-05-21施工部位DK569+122-DK569+792 段 CFG 桩施工交底日2010 年 7 月 15 日技术交底内容：1、技术交底范围；2、施工准备工作；3、施工工艺及技术要求；4、质量保证措施；5、平安保证措施；6、文明施工与环境保护。附件及附图： 附件 1：CFG 桩桩帽钢筋布置图 交底人：复核人：承受人：技术交底内容1、技术交底范围新建兰新铁路甘青段 LXS-11 标二工区 DK569+122-DK569+792段 CFG 桩施工。2、施工准备工作2.1．技术准备〔1〕、对设计下发的设计图纸进展审核组织各部门、架子队、协作队伍召开技术交底会做好岗前平安、技术培训。〔2〕施工前进展工艺性试桩试桩根数按技术人员要求进展一般不少于 2 根。〔3〕、现场测量放样布设桩位核对无误报监理工程师检验合格后进展 CFG 桩 施工。2.2．机械准备 主要包括：长臂螺旋钻机、混凝土输送泵、发电机、混凝土运输车、挖机、装载机、运渣车、切割机。2.3．测量、试验检测设备主要包括：全站仪、水准仪、基桩动测仪、静载荷测试仪等。2.4．人员准备一套 CFG 桩钻机配置的人员主要包括：指挥人员、司机、发电机司机、放料工、普通工、测量工、技术员、平安员、挖机、装载机运渣车司机。3. 施工工艺及技术要求DK569+122-DK569+792 段地基采纳 CFG 桩进展地基处理桩径0.4m 桩间距 1.7 m 桩长在 2.5～5m(按技术人员要求的断面桩基深度施工)正三角形布置。处理宽度为路堤两侧坡脚〔不含护道〕之间的范围内 CFG 桩桩底必须进入圆砾土层大于 0.5m 且不小于设计桩长每一根 CFG 桩桩顶设桩帽尺寸为0.8m〔长〕*0.8m〔宽〕*0.3m(厚)采纳 C30 钢筋混凝土浇注 CFG 桩嵌入桩帽 0.05m 桩头设六根连接钢筋〔钢筋布置型式见附图〕。1、施工工艺：→→采纳振动沉灌注成桩的施工顺序：原地面处理测量放样沉→→→→→机就位下沉至设计深度停机混合料入均匀拔至桩顶沉机 移位。详细成桩工艺见框图：2、施工〔1〕设备进场：打桩机、发电机等设备及材料进入现场。根据设计桩长沉入土深度确定机架高度并进展设备组装。打桩机沉外表应标注进尺标记。〔2〕就位：在平整的施工场地上按设计图纸对桩位进展放样定出控制轴线打桩场地边线。桩机就位须程度、稳固调整沉与地面≯�垂直确保偏向 1％。〔3〕沉：启动振动器使沉在振动作用下下沉至设计标高停机。...
