某铁路路堑桩板墙施工技术交底书

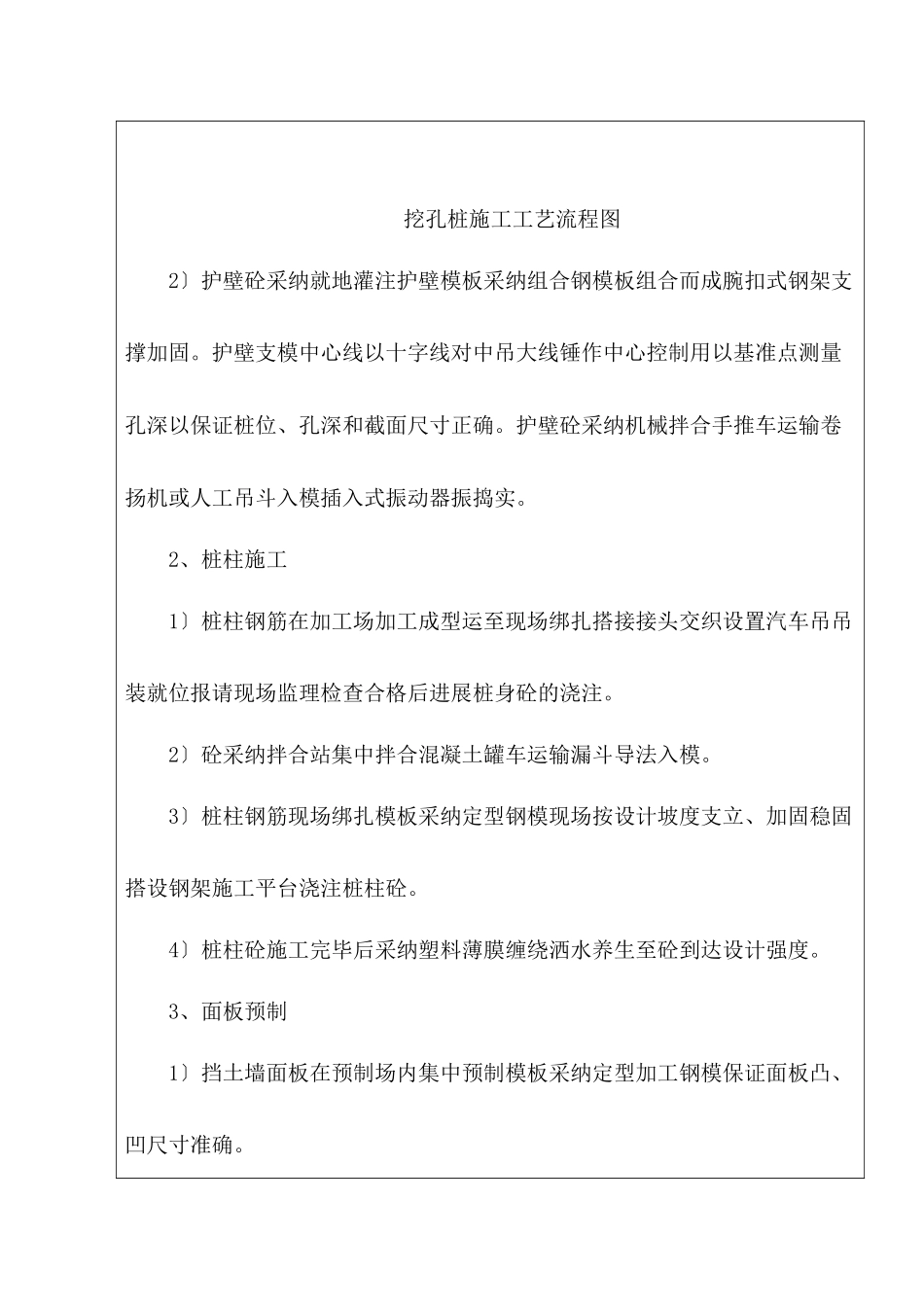

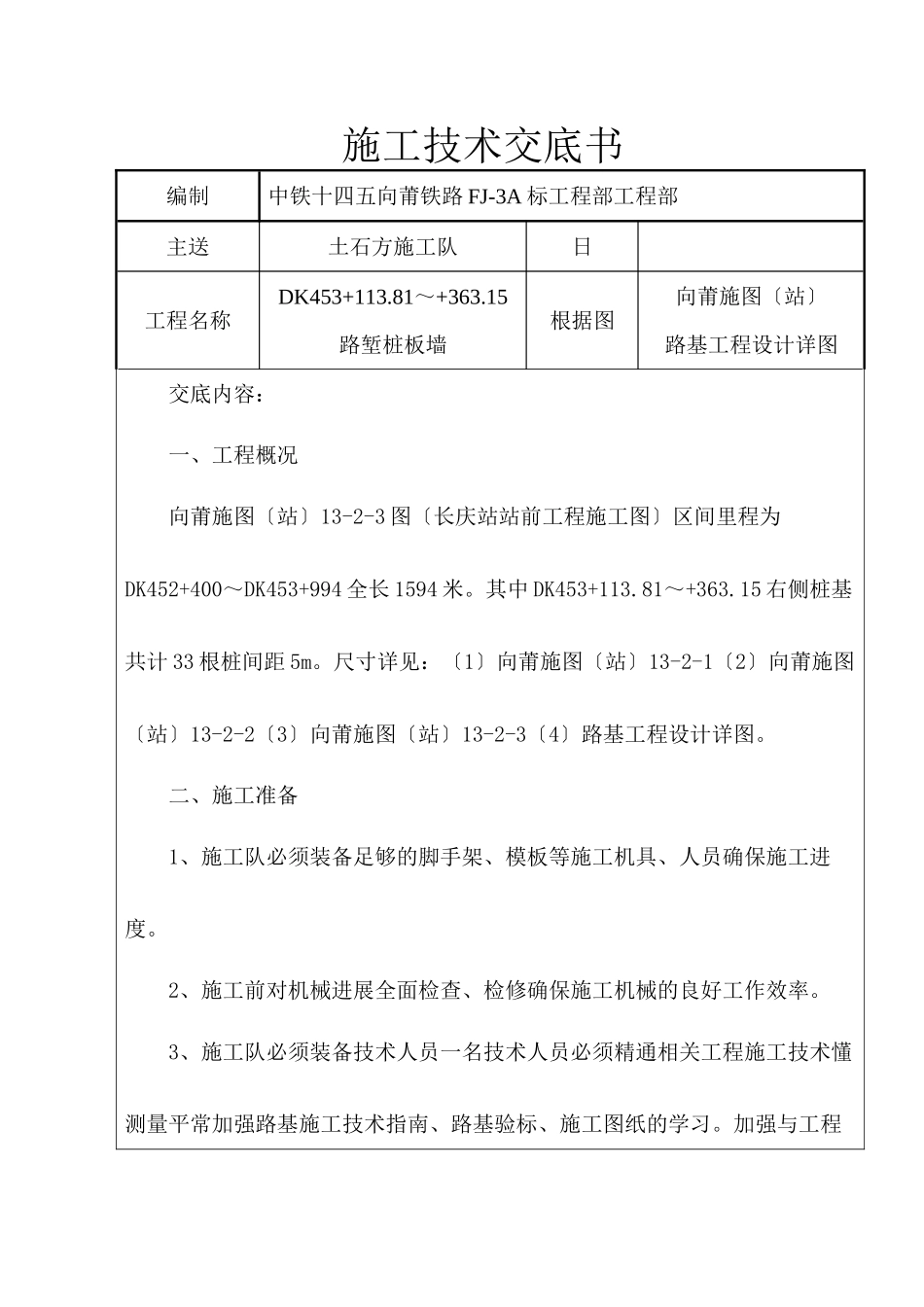

施工技术交底书编制中铁十四五向莆铁路 FJ-3A 标工程部工程部主送土石方施工队 日工程名称DK453+113.81～+363.15路堑桩板墙根据图向莆施图〔站〕路基工程设计详图交底内容：一、工程概况向莆施图〔站〕13-2-3 图〔长庆站站前工程施工图〕区间里程为DK452+400～DK453+994 全长 1594 米。其中 DK453+113.81～+363.15 右侧桩基共计 33 根桩间距 5m。尺寸详见：〔1〕向莆施图〔站〕13-2-1〔2〕向莆施图〔站〕13-2-2〔3〕向莆施图〔站〕13-2-3〔4〕路基工程设计详图。二、施工准备1、施工队必须装备足够的脚手架、模板等施工机具、人员确保施工进度。2、施工前对机械进展全面检查、检修确保施工机械的良好工作效率。3、施工队必须装备技术人员一名技术人员必须精通相关工程施工技术懂测量平常加强路基施工技术指南、路基验标、施工图纸的学习。加强与工程部技术、测量、试验人员的沟通。三、施工工艺1、挖孔桩施工1〕挖孔桩根底采纳人工开挖砼护壁卷扬机或人工提升出渣。桩孔开挖时分节开挖节高 1 米挖一节立即支护一节。挖土由人工从上到下逐段用镐、锹进展坚硬土层用锤、钎破裂石方采纳浅眼松动爆破。同一段内挖土次序为先中间后周边。按设计尺寸从上到下削土成形。弃土装入吊桶用卷扬机或人工提升。挖孔桩施工工艺流程图2〕护壁砼采纳就地灌注护壁模板采纳组合钢模板组合而成腕扣式钢架支撑加固。护壁支模中心线以十字线对中吊大线锤作中心控制用以基准点测量孔深以保证桩位、孔深和截面尺寸正确。护壁砼采纳机械拌合手推车运输卷扬机或人工吊斗入模插入式振动器振捣实。2、桩柱施工1〕桩柱钢筋在加工场加工成型运至现场绑扎搭接接头交织设置汽车吊吊装就位报请现场监理检查合格后进展桩身砼的浇注。2〕砼采纳拌合站集中拌合混凝土罐车运输漏斗导法入模。3〕桩柱钢筋现场绑扎模板采纳定型钢模现场按设计坡度支立、加固稳固搭设钢架施工平台浇注桩柱砼。4〕桩柱砼施工完毕后采纳塑料薄膜缠绕洒水养生至砼到达设计强度。3、面板预制1〕挡土墙面板在预制场内集中预制模板采纳定型加工钢模保证面板凸、凹尺寸准确。2〕面板预埋拉筋环按设计要求采纳圆钢加工钢筋严禁冷拉处理。3〕面板砼采纳拌合机拌合人工运输、入模平板式振动器振捣实覆膜法洒水养护待砼到达设计强度前方可进展安装。4〕面板运输和堆放时单层竖立摆放严禁平放、叠垒底部和面板与车体之间夹垫稻草等柔软物品防止构件破损。4、面板组装1〕面板组装前按设计标高整平基底面板...
