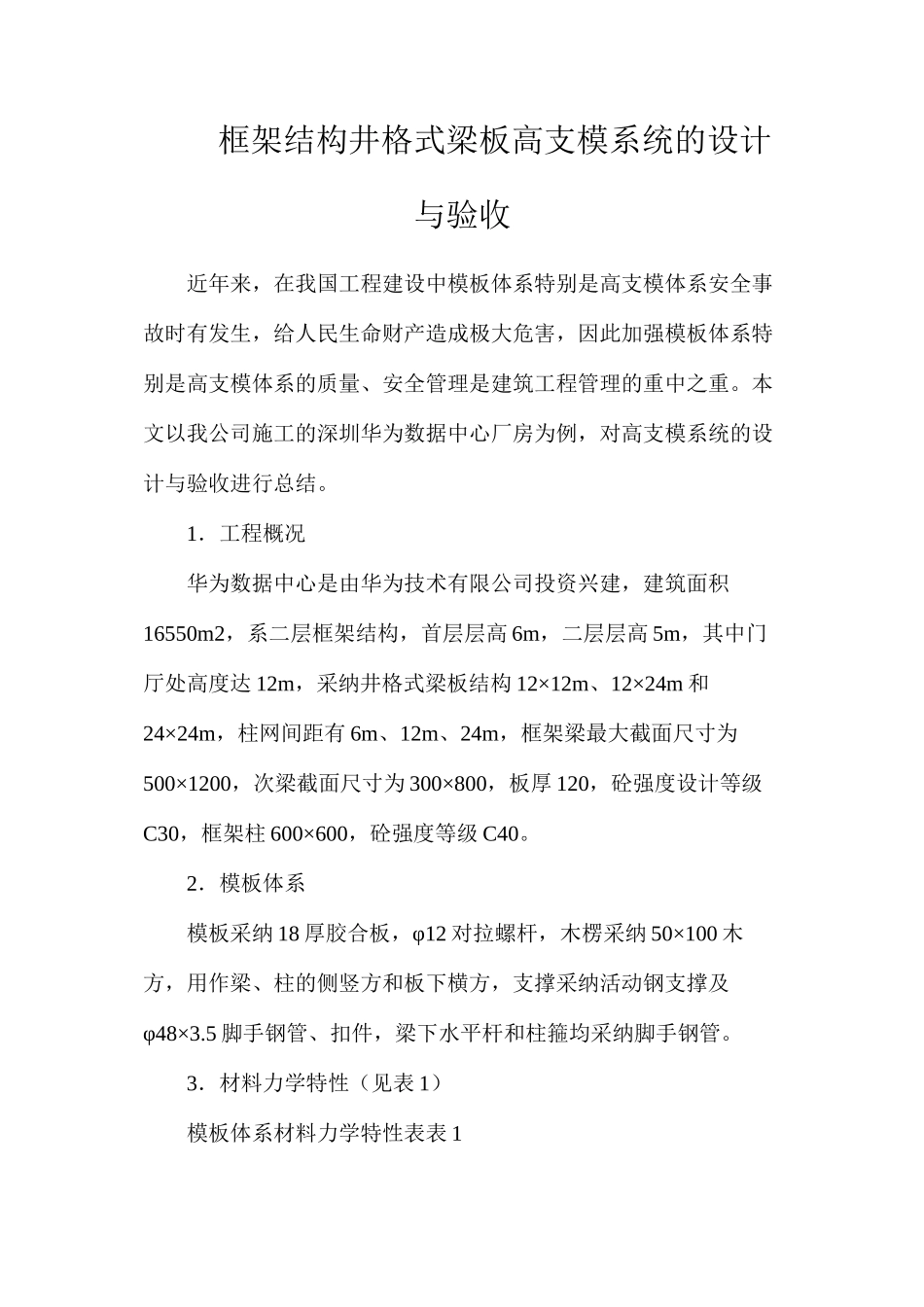

框架结构井格式梁板高支模系统的设计与验收近年来，在我国工程建设中模板体系特别是高支模体系安全事故时有发生，给人民生命财产造成极大危害，因此加强模板体系特别是高支模体系的质量、安全管理是建筑工程管理的重中之重。本文以我公司施工的深圳华为数据中心厂房为例，对高支模系统的设计与验收进行总结。1．工程概况华为数据中心是由华为技术有限公司投资兴建，建筑面积16550m2，系二层框架结构，首层层高 6m，二层层高 5m，其中门厅处高度达 12m，采纳井格式梁板结构 12×12m、12×24m 和24×24m，柱网间距有 6m、12m、24m，框架梁最大截面尺寸为500×1200，次梁截面尺寸为 300×800，板厚 120，砼强度设计等级C30，框架柱 600×600，砼强度等级 C40。2．模板体系模板采纳 18 厚胶合板，φ12 对拉螺杆，木楞采纳 50×100 木方，用作梁、柱的侧竖方和板下横方，支撑采纳活动钢支撑及φ48×3.5 脚手钢管、扣件，梁下水平杆和柱箍均采纳脚手钢管。3．材料力学特性（见表 1）模板体系材料力学特性表表 1φ48×3.5 钢管A=489mm2f=215N/mm2i=15.8mmI=1.219×105mm4WX=5.08×103mm3E=2.06×105N/mm2[λ]=21050×100 木方A=5000mm2E=9000N/mm2I=4.17×106mm4W=8.33×104mm3F=10.5N/mm2[τ]=1.4N/mm218mm 胶合板E=9000N/mm2f=10.5N/mm2[τ]=1.4N/mm2扣件直角扣件：1.25kg/个[P]=8kN（抗滑移）回转扣件：1.50kg/个[P]=8kN（抗滑移）内容总结（1）框架结构井格式梁板高支模系统的设计与验收近年来，在我国工程建设中模板体系特别是高支模体系安全事故时有发生，给人民生命财产造成极大危害，因此加强模板体系特别是高支模体系的质量、安全管理是建筑工程管理的重中之重（2）2．模板体系模板采纳 18 厚胶合板，φ12 对拉螺杆，木楞采纳 50×100 木方，用作梁、柱的侧竖方和板下横方，支撑采纳活动钢支撑及 φ48×3.5 脚手钢管、扣件，梁下水平杆和柱箍均采纳脚手钢管
