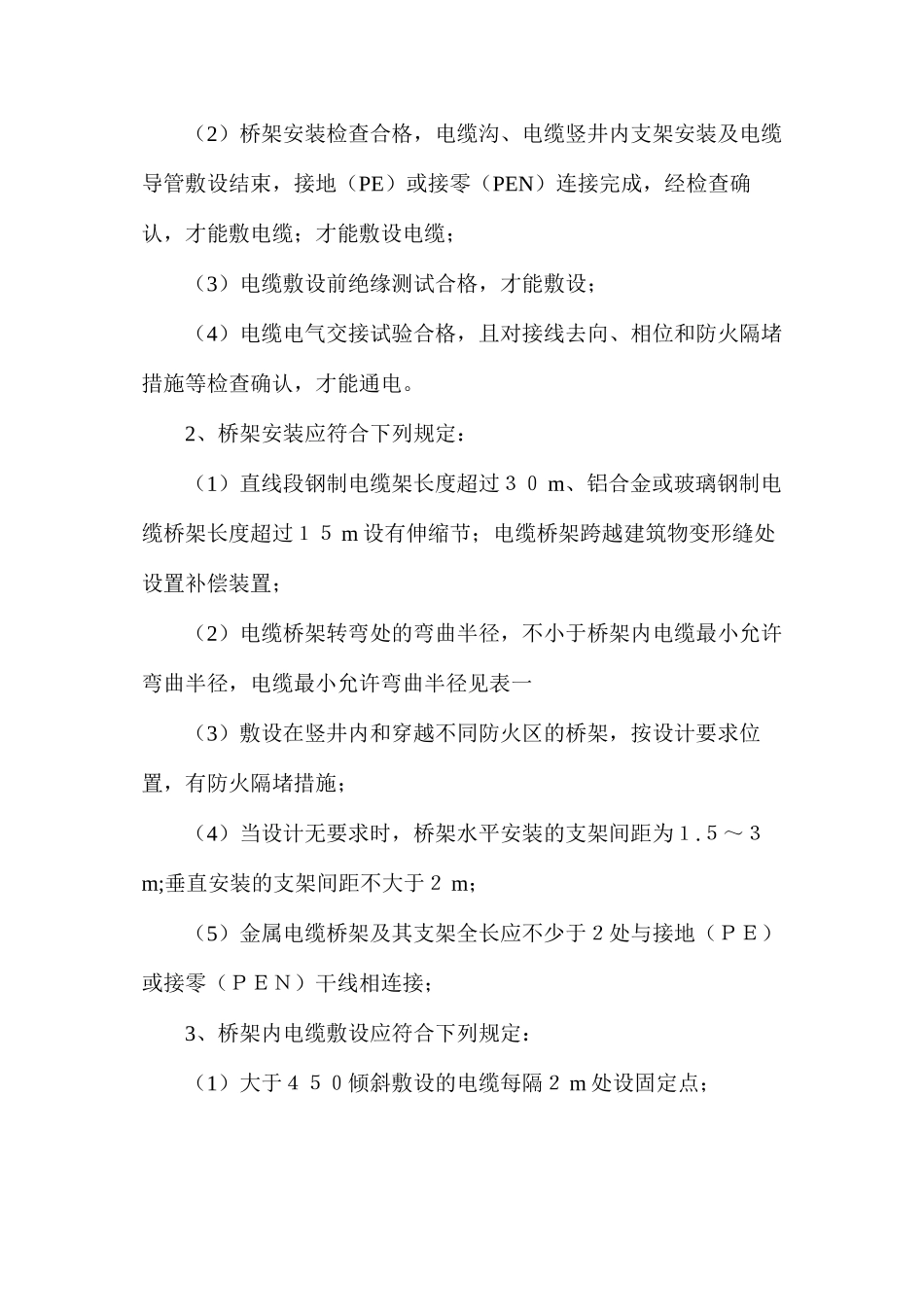

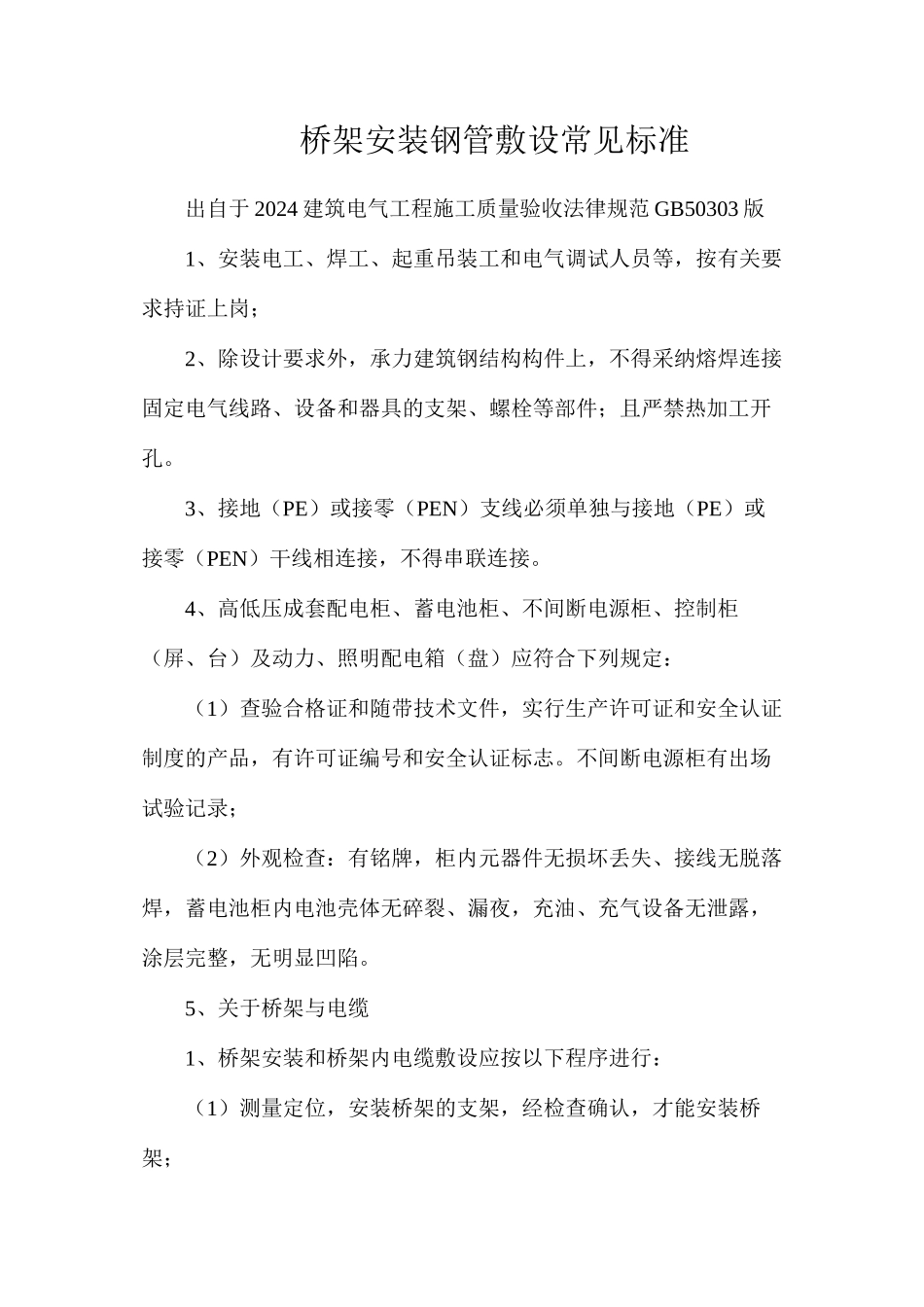

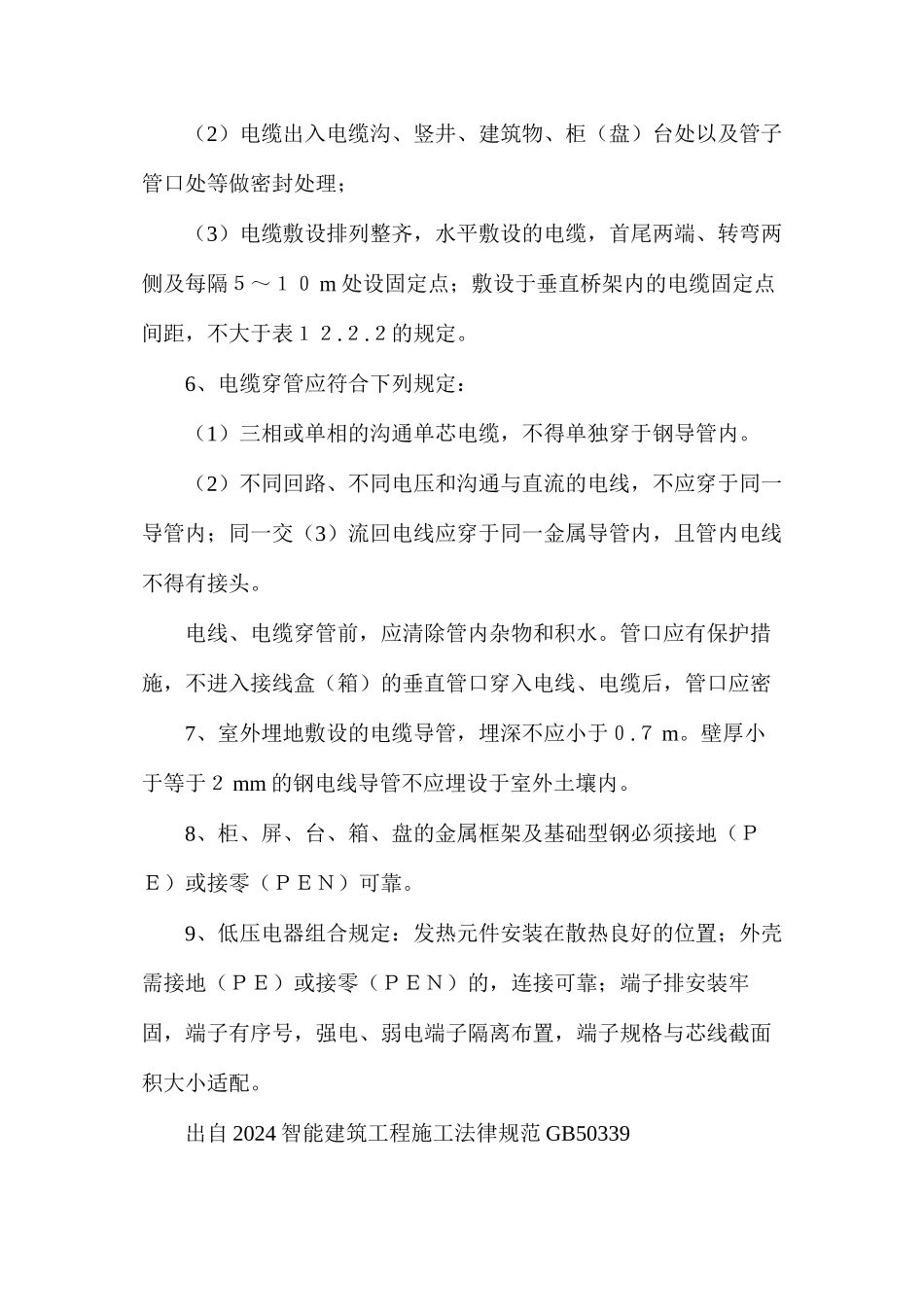

桥架安装钢管敷设常见标准出自于 2024 建筑电气工程施工质量验收法律规范 GB50303 版1、安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；2、除设计要求外，承力建筑钢结构构件上，不得采纳熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。3、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。4、高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：（1）查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出场试验记录；（2）外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落焊，蓄电池柜内电池壳体无碎裂、漏夜，充油、充气设备无泄露，涂层完整，无明显凹陷。5、关于桥架与电缆1、桥架安装和桥架内电缆敷设应按以下程序进行：（1）测量定位，安装桥架的支架，经检查确认，才能安装桥架；（2）桥架安装检查合格，电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完成，经检查确认，才能敷电缆；才能敷设电缆；（3）电缆敷设前绝缘测试合格，才能敷设；（4）电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。2、桥架安装应符合下列规定：（1）直线段钢制电缆架长度超过３０ m、铝合金或玻璃钢制电缆桥架长度超过１５ m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表一（3）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；（4）当设计无要求时，桥架水平安装的支架间距为１.５～３m;垂直安装的支架间距不大于２ m；（5）金属电缆桥架及其支架全长应不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线相连接；3、桥架内电缆敷设应符合下列规定：（1）大于４５０倾斜敷设的电缆每隔２ m 处设固定点；（2）电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔５～１０ m 处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表１２.２.２的规定。6、电缆穿管应符合下列规定：（1）三相或单相的沟通单芯电缆，不得单独穿于钢导管内。（2）不同回路、不同电压...
