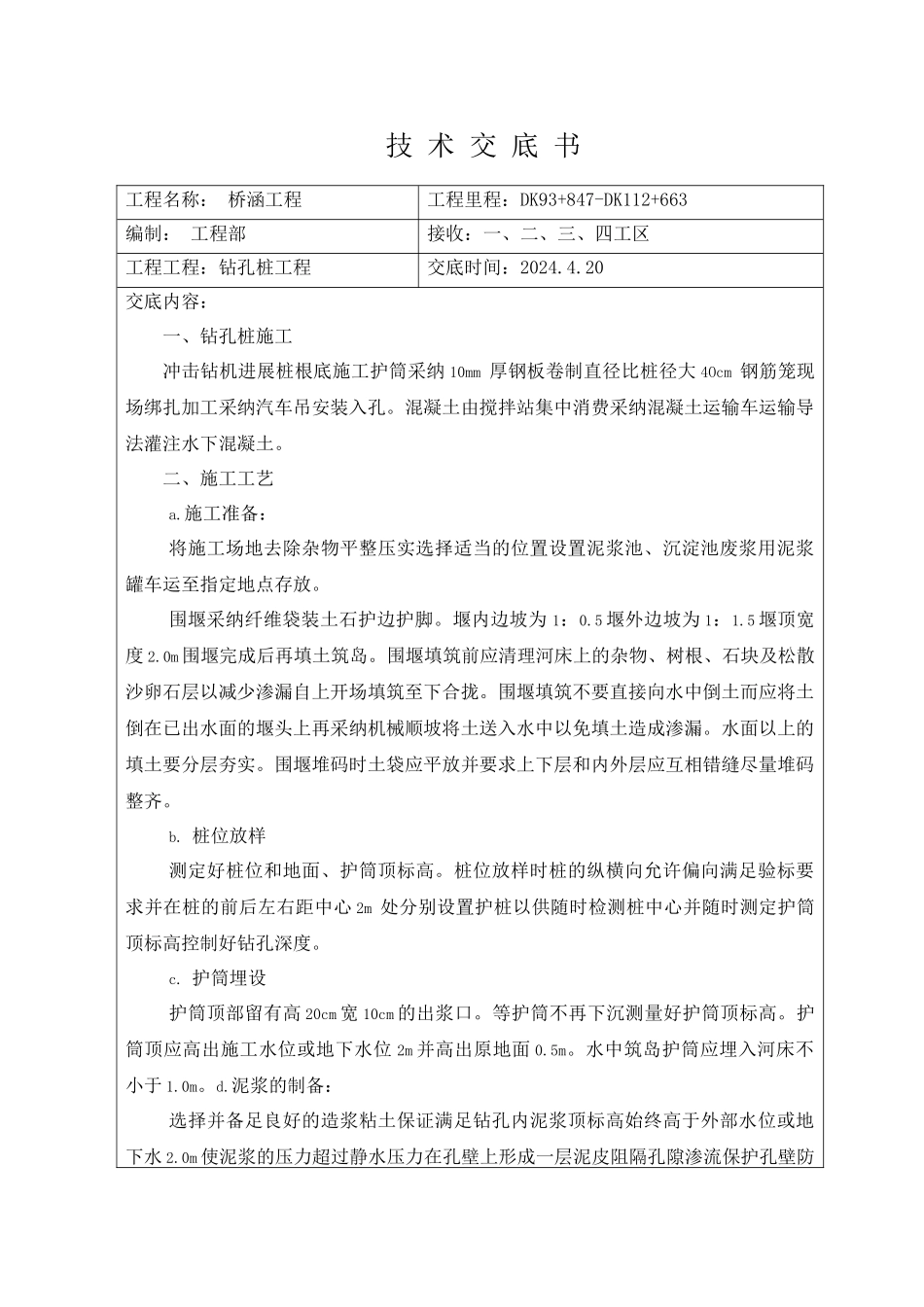

技 术 交 底 书工程名称： 桥涵工程工程里程：DK93+847-DK112+663编制： 工程部接收：一、二、三、四工区工程工程：钻孔桩工程交底时间：2024.4.20交底内容：一、钻孔桩施工冲击钻机进展桩根底施工护筒采纳 10mm 厚钢板卷制直径比桩径大 4Ocm 钢筋笼现场绑扎加工采纳汽车吊安装入孔。混凝土由搅拌站集中消费采纳混凝土运输车运输导法灌注水下混凝土。二、施工工艺a.施工准备：将施工场地去除杂物平整压实选择适当的位置设置泥浆池、沉淀池废浆用泥浆罐车运至指定地点存放。围堰采纳纤维袋装土石护边护脚。堰内边坡为 1：0.5 堰外边坡为 1：1.5 堰顶宽度 2.0m 围堰完成后再填土筑岛。围堰填筑前应清理河床上的杂物、树根、石块及松散沙卵石层以减少渗漏自上开场填筑至下合拢。围堰填筑不要直接向水中倒土而应将土倒在已出水面的堰头上再采纳机械顺坡将土送入水中以免填土造成渗漏。水面以上的填土要分层夯实。围堰堆码时土袋应平放并要求上下层和内外层应互相错缝尽量堆码整齐。b. 桩位放样测定好桩位和地面、护筒顶标高。桩位放样时桩的纵横向允许偏向满足验标要求并在桩的前后左右距中心 2m 处分别设置护桩以供随时检测桩中心并随时测定护筒顶标高控制好钻孔深度。c. 护筒埋设护筒顶部留有高 20cm 宽 10cm 的出浆口。等护筒不再下沉测量好护筒顶标高。护筒顶应高出施工水位或地下水位 2m 并高出原地面 0.5m。水中筑岛护筒应埋入河床不小于 1.0m。d.泥浆的制备：选择并备足良好的造浆粘土保证满足钻孔内泥浆顶标高始终高于外部水位或地下水 2.0m 使泥浆的压力超过静水压力在孔壁上形成一层泥皮阻隔孔隙渗流保护孔壁防止坍塌。钻进时将粘土投入孔内利用钻机直接造浆泥浆胶体率≥95 含砂率≤4。e. 冲击钻钻孔：钻机就位前对主要机具及配套设备进展检修后开场安装。钻机底座和顶端保持平稳防止产生位移和沉陷钻机的起吊滑轮线、钻锥和桩孔中心三者应保持同一铅垂线。钻机支承垫木不得压在孔口护筒上并稳定好钻机和扒杆揽风绳。开场钻孔时保持钻锥稳定采纳小冲程慢速冲孔使初开孔竖直。当钻锥在孔中保持稳定时可适当加速钻进进入正常钻进状态后采纳 4～5m 中大冲程冲程不超过 6m 钻进过程中及时排碴。泥浆池大小要根据各桩深度不同设置保证孔桩砼灌注后泥浆不漫出泥浆池。对废弃泥浆集中堆放并及时运走制止污染河道。泥浆池周围要设防护栏并设明显标志。 f .钻渣取样每台钻机配一地质盒及时对钻渣取样在强风化岩...
