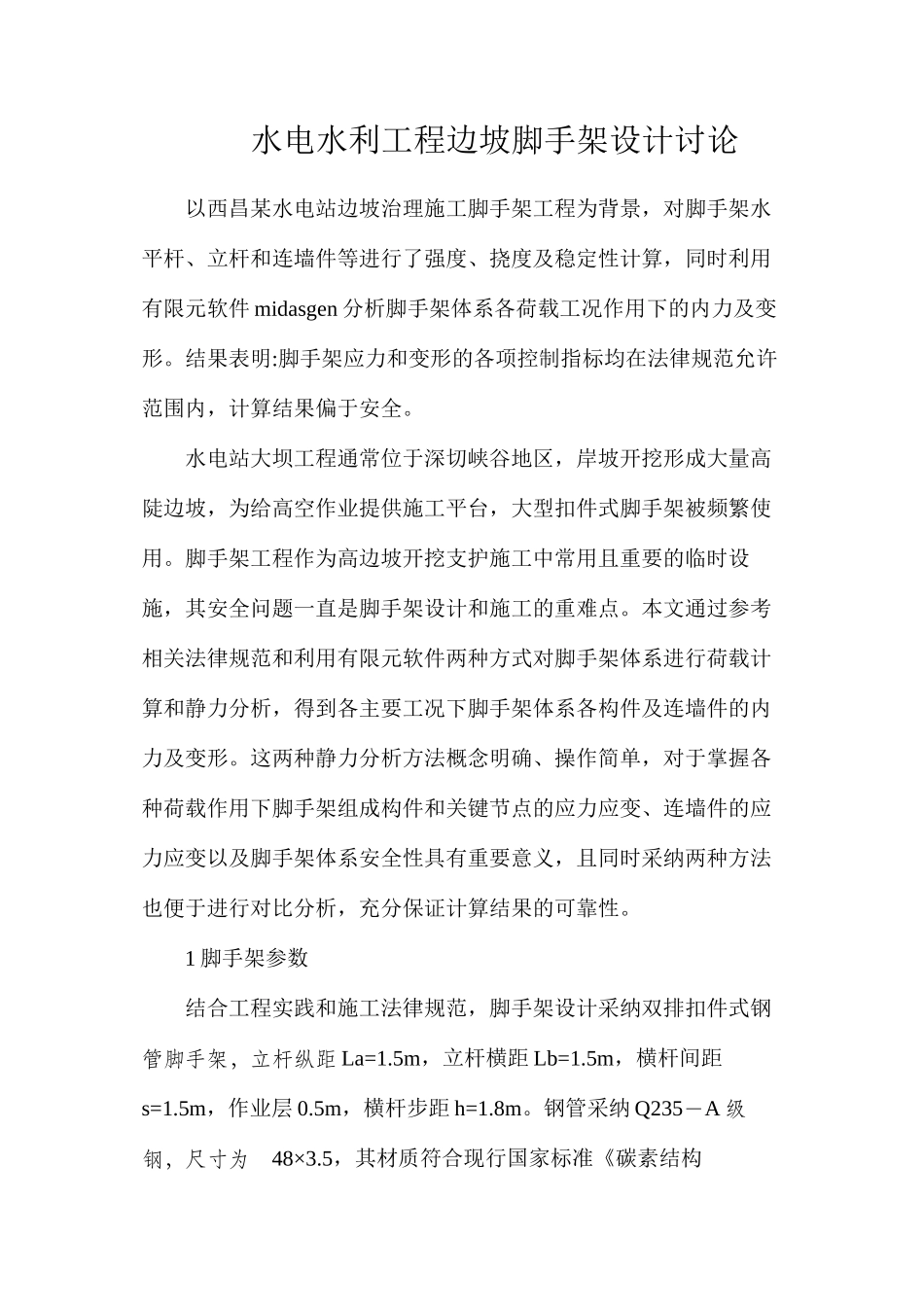

水电水利工程边坡脚手架设计讨论以西昌某水电站边坡治理施工脚手架工程为背景，对脚手架水平杆、立杆和连墙件等进行了强度、挠度及稳定性计算，同时利用有限元软件 midasgen 分析脚手架体系各荷载工况作用下的内力及变形。结果表明:脚手架应力和变形的各项控制指标均在法律规范允许范围内，计算结果偏于安全。水电站大坝工程通常位于深切峡谷地区，岸坡开挖形成大量高陡边坡，为给高空作业提供施工平台，大型扣件式脚手架被频繁使用。脚手架工程作为高边坡开挖支护施工中常用且重要的临时设施，其安全问题一直是脚手架设计和施工的重难点。本文通过参考相关法律规范和利用有限元软件两种方式对脚手架体系进行荷载计算和静力分析，得到各主要工况下脚手架体系各构件及连墙件的内力及变形。这两种静力分析方法概念明确、操作简单，对于掌握各种荷载作用下脚手架组成构件和关键节点的应力应变、连墙件的应力应变以及脚手架体系安全性具有重要意义，且同时采纳两种方法也便于进行对比分析，充分保证计算结果的可靠性。1 脚手架参数结合工程实践和施工法律规范，脚手架设计采纳双排扣件式钢管脚手架，立杆纵距 La=1.5m，立杆横距 Lb=1.5m，横杆间距s=1.5m，作业层 0.5m，横杆步距 h=1.8m。钢管采纳 Q235－A 级钢，尺寸为48×3.5，其材质符合现行国家标准《碳素结构钢》GB/T700－2024 的规定，如表 1 所示。脚手架地面设置纵、横向扫地杆，扫地杆离地面 0.3m，并布置必要的斜撑、剪刀撑进行加固。连墙件采纳25mm 螺纹钢筋，根据 2 步 3 跨进行布置，钢筋入岩角度 a 为水平下倾 45°，入岩深度 La=0.8m，节点域到锚固点之间的距离 Lb=0.25m，外套一根短架并灌注 M25 水泥砂浆进行锚固，短架管与小横杆采纳扣件连接，斜向下搭接一根短架管，与小横杆立杆均采纳扣件连接，连墙件设置如图 1 所示。脚手板为 5cm 厚度的木脚手板，其自重标准值为 0.35kN/m2。施工荷载根据脚手架纵向 30m、高层 15m 的范围内搭设 4 层木脚手板，同时作业 2 层，每层布置 4 台钻机，最多可布置 8 台钻机进行考虑。采纳 YXZ70A 钻机，其自重为 0.85t，每台钻机配备 3 名工作人员，施工人员的自重标准值按每人 75kg 计算，钻机平面布置荷载作用范围取二个立杆纵距和一个立杆横距范围内。西昌地区基本风压采纳 0.20kN/m2，环境为 B 类地面粗糙度，风压高度变化系数取1.14。将脚手架视为桁架，风荷载体型系数为桁架挡风净投...
