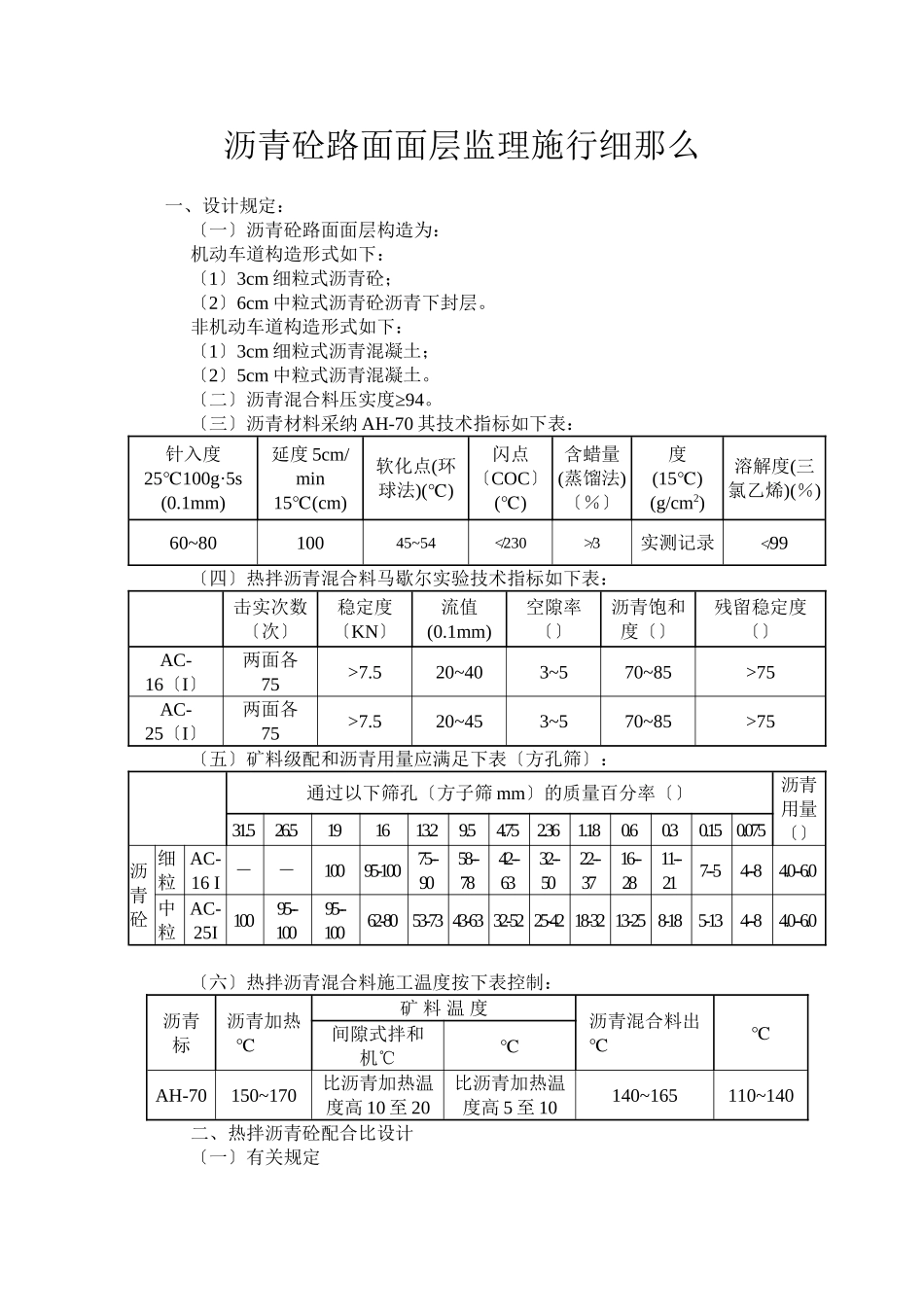

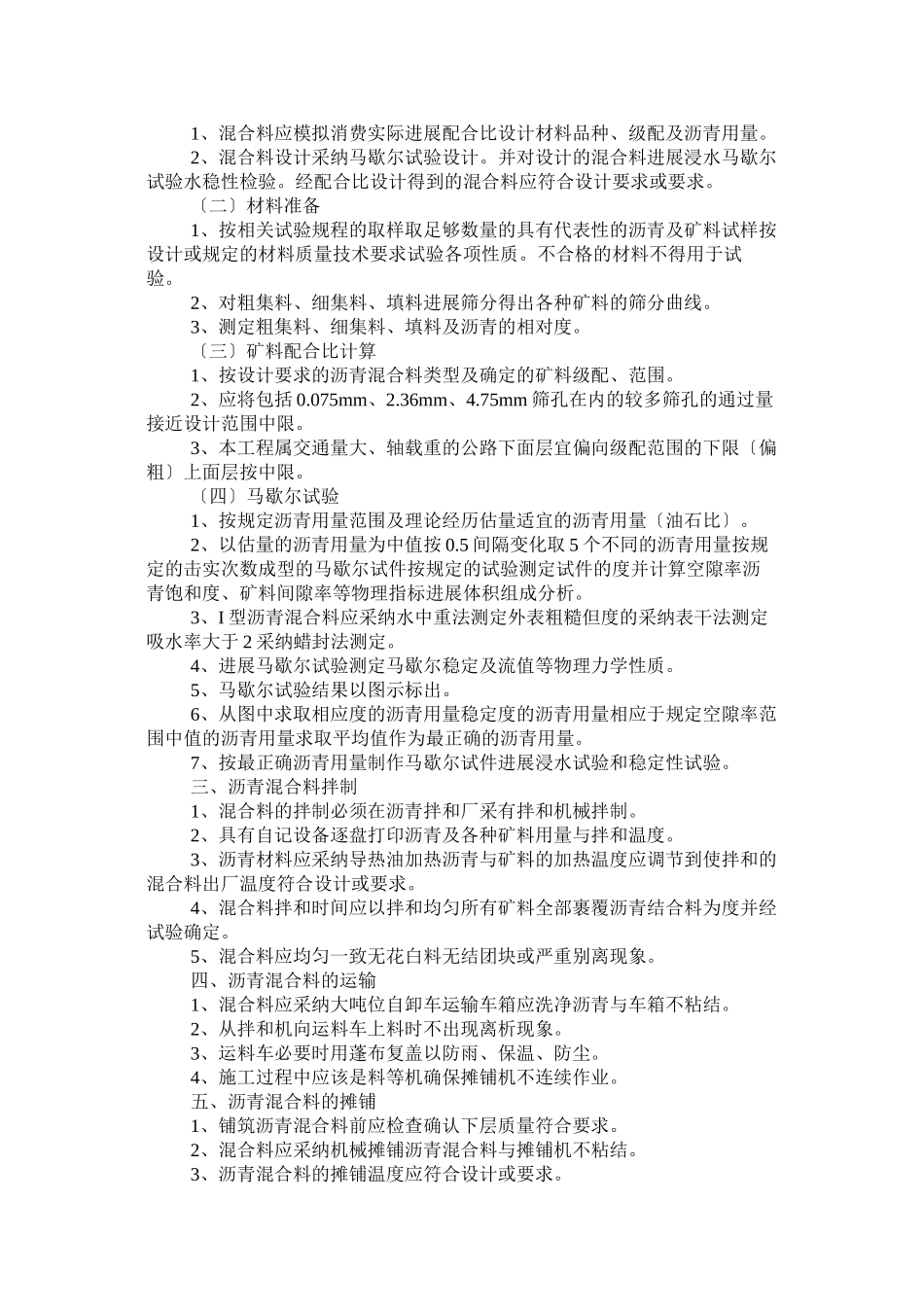

沥青砼路面面层监理施行细那么 一、设计规定：〔一〕沥青砼路面面层构造为：机动车道构造形式如下：〔1〕3cm 细粒式沥青砼；〔2〕6cm 中粒式沥青砼沥青下封层。非机动车道构造形式如下：〔1〕3cm 细粒式沥青混凝土；〔2〕5cm 中粒式沥青混凝土。≥〔二〕沥青混合料压实度 94。〔三〕沥青材料采纳 AH-70 其技术指标如下表：针入度25100g·5s℃(0.1mm)延度 5cm/min15(cm)℃软化点(环球法)()℃闪点〔COC〕()℃含蜡量(蒸馏法)〔％〕度(15)℃(g/cm2)溶解度(三氯乙烯)(％)60~8010045~54≮�230≯�3实测记录≮�99〔四〕热拌沥青混合料马歇尔实验技术指标如下表：击实次数〔次〕稳定度〔KN〕流值(0.1mm)空隙率〔〕沥青饱和度〔〕残留稳定度〔〕AC-16〔I〕两面各75≯7.520~403~570~85≯75AC-25〔I〕两面各75≯7.520~453~570~85≯75〔五〕矿料级配和沥青用量应满足下表〔方孔筛〕：通过以下筛孔〔方子筛 mm〕的质量百分率〔〕沥青用量〔〕31.526.5191613.29.54.752.361.180.60.30.15 0.075沥青砼细粒AC-16 I －－10095-10075--9058--7842--6332--5022--3716--2811--217--54--84.0--6.0中粒AC-25I10095--10095--10062-80 53-73 43-63 32-52 25-42 18-32 13-25 8-185-134--84.0--6.0〔六〕热拌沥青混合料施工温度按下表控制：沥青标沥青加热℃ 矿 料 温 度沥青混合料出℃℃间隙式拌和机℃℃AH-70150~170比沥青加热温度高 10 至 20比沥青加热温度高 5 至 10140~165110~140二、热拌沥青砼配合比设计〔一〕有关规定1、混合料应模拟消费实际进展配合比设计材料品种、级配及沥青用量。2、混合料设计采纳马歇尔试验设计。并对设计的混合料进展浸水马歇尔试验水稳性检验。经配合比设计得到的混合料应符合设计要求或要求。〔二〕材料准备1、按相关试验规程的取样取足够数量的具有代表性的沥青及矿料试样按设计或规定的材料质量技术要求试验各项性质。不合格的材料不得用于试验。2、对粗集料、细集料、填料进展筛分得出各种矿料的筛分曲线。3、测定粗集料、细集料、填料及沥青的相对度。〔三〕矿料配合比计算1、按设计要求的沥青混合料类型及确定的矿料级配、范围。2、应将包括 0.075mm、2.36mm、4.75mm 筛孔在内的较多筛孔的通过量接近设计范围中限。3、本工程属交通量大、轴载重的公路下面层宜偏向级配范围的下限〔偏粗〕上面层按中限。〔四〕马歇尔试验1、按规定沥青用量范围及理论经历估量适宜的沥青用量〔油石比〕。2、以估量的...
