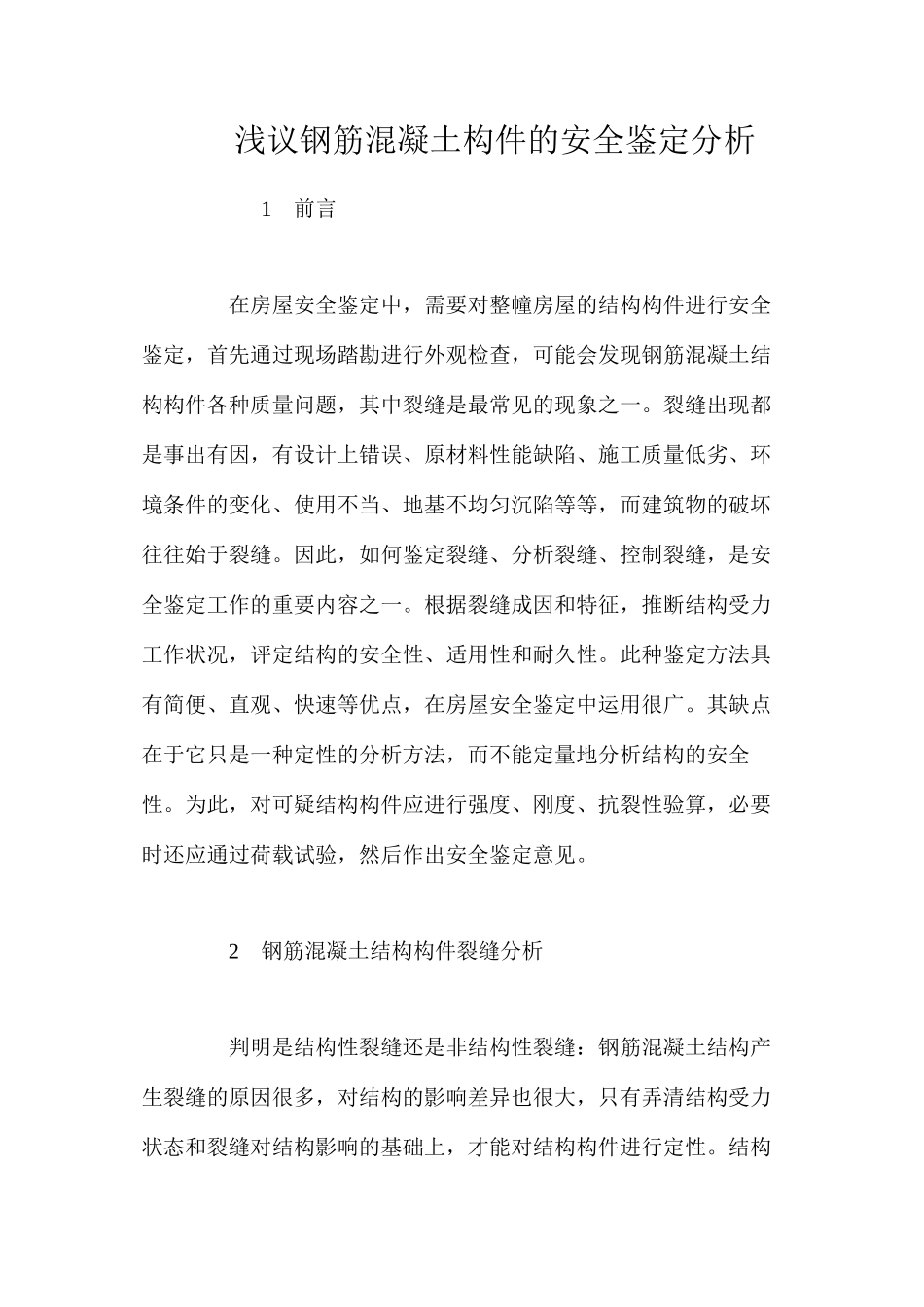

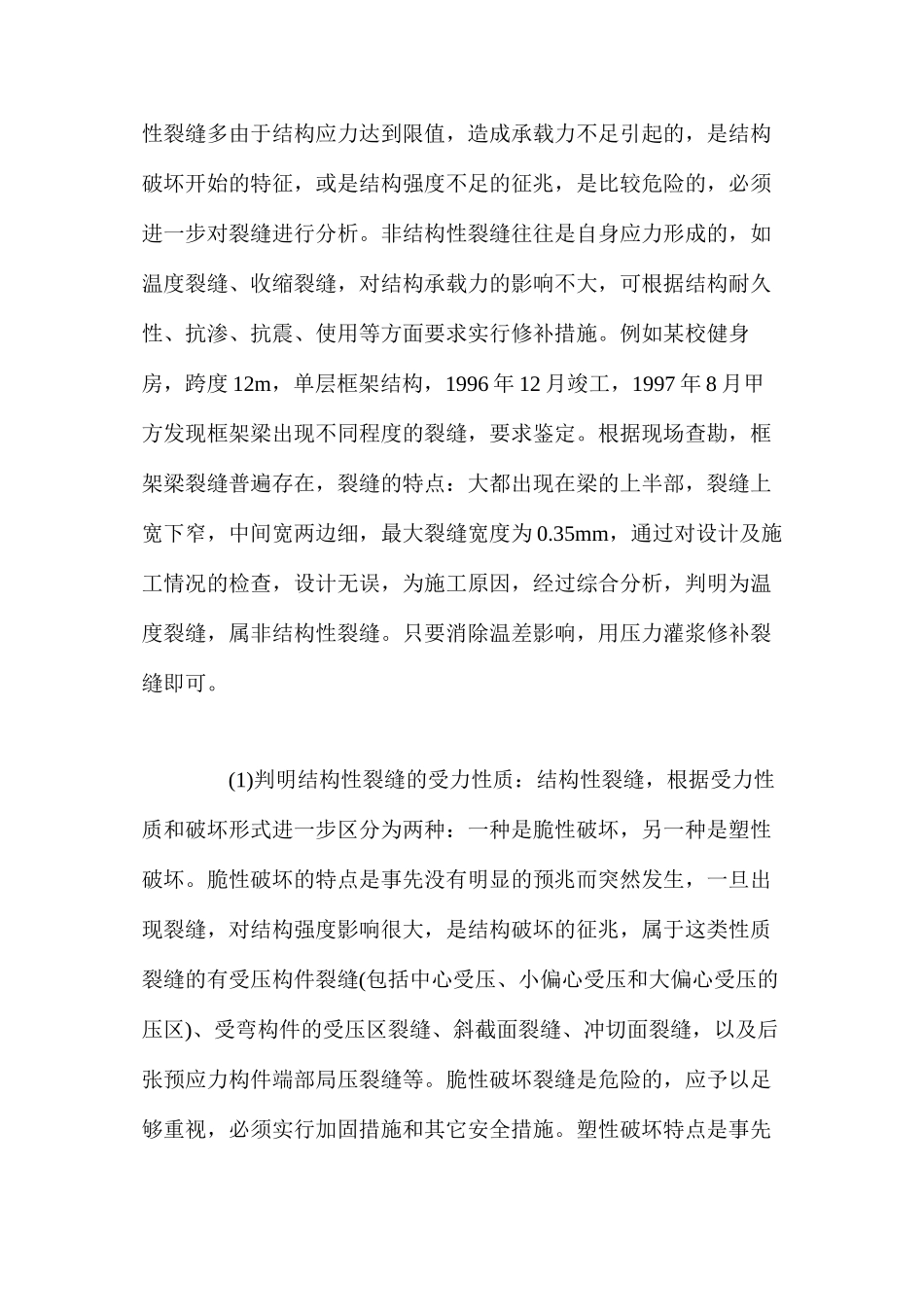

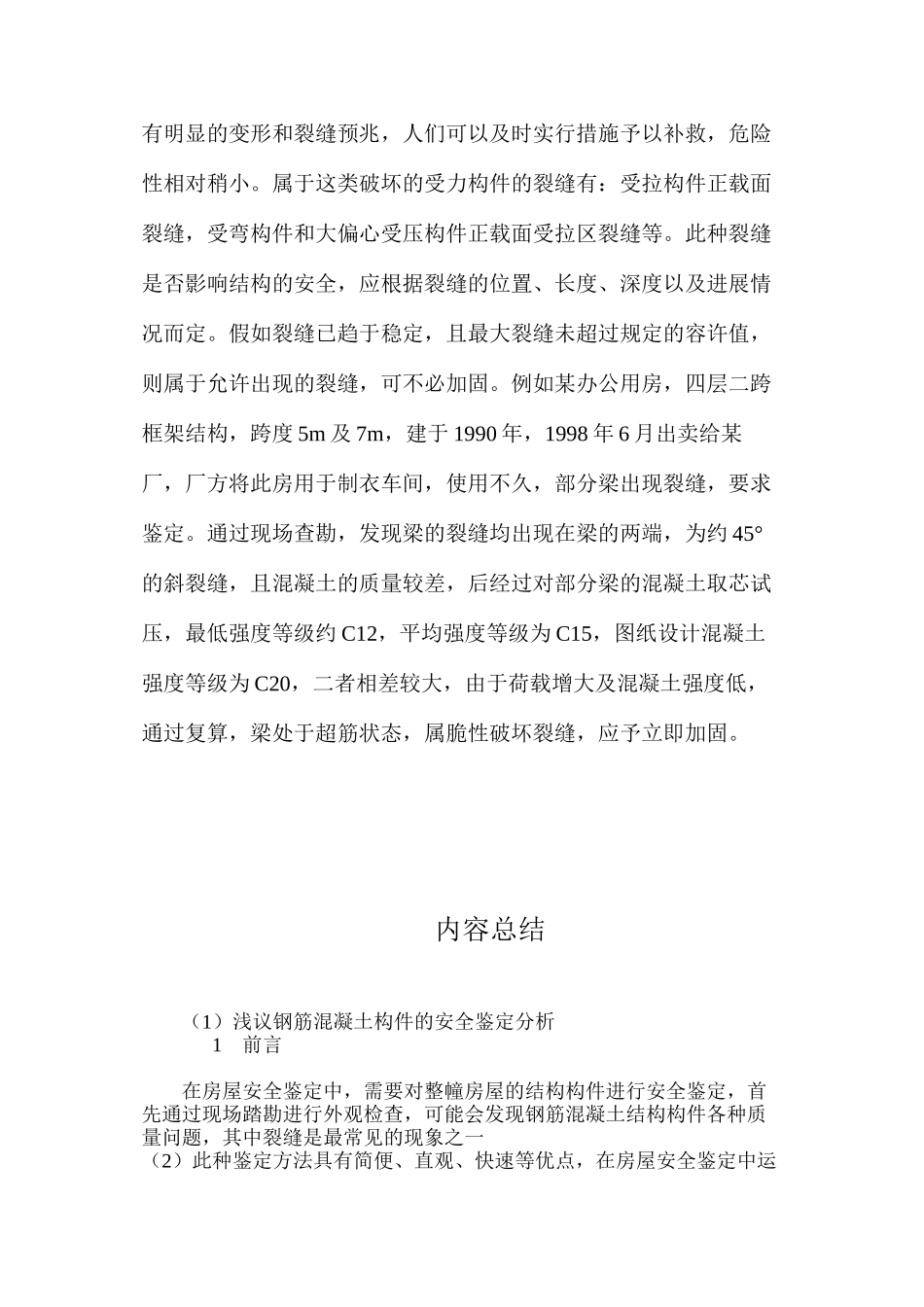

浅议钢筋混凝土构件的安全鉴定分析 1 前言 在房屋安全鉴定中，需要对整幢房屋的结构构件进行安全鉴定，首先通过现场踏勘进行外观检查，可能会发现钢筋混凝土结构构件各种质量问题，其中裂缝是最常见的现象之一。裂缝出现都是事出有因，有设计上错误、原材料性能缺陷、施工质量低劣、环境条件的变化、使用不当、地基不均匀沉陷等等，而建筑物的破坏往往始于裂缝。因此，如何鉴定裂缝、分析裂缝、控制裂缝，是安全鉴定工作的重要内容之一。根据裂缝成因和特征，推断结构受力工作状况，评定结构的安全性、适用性和耐久性。此种鉴定方法具有简便、直观、快速等优点，在房屋安全鉴定中运用很广。其缺点在于它只是一种定性的分析方法，而不能定量地分析结构的安全性。为此，对可疑结构构件应进行强度、刚度、抗裂性验算，必要时还应通过荷载试验，然后作出安全鉴定意见。 2 钢筋混凝土结构构件裂缝分析 判明是结构性裂缝还是非结构性裂缝：钢筋混凝土结构产生裂缝的原因很多，对结构的影响差异也很大，只有弄清结构受力状态和裂缝对结构影响的基础上，才能对结构构件进行定性。结构性裂缝多由于结构应力达到限值，造成承载力不足引起的，是结构破坏开始的特征，或是结构强度不足的征兆，是比较危险的，必须进一步对裂缝进行分析。非结构性裂缝往往是自身应力形成的，如温度裂缝、收缩裂缝，对结构承载力的影响不大，可根据结构耐久性、抗渗、抗震、使用等方面要求实行修补措施。例如某校健身房，跨度 12m，单层框架结构，1996 年 12 月竣工，1997 年 8 月甲方发现框架梁出现不同程度的裂缝，要求鉴定。根据现场查勘，框架梁裂缝普遍存在，裂缝的特点：大都出现在梁的上半部，裂缝上宽下窄，中间宽两边细，最大裂缝宽度为 0.35mm，通过对设计及施工情况的检查，设计无误，为施工原因，经过综合分析，判明为温度裂缝，属非结构性裂缝。只要消除温差影响，用压力灌浆修补裂缝即可。 (1)判明结构性裂缝的受力性质：结构性裂缝，根据受力性质和破坏形式进一步区分为两种：一种是脆性破坏，另一种是塑性破坏。脆性破坏的特点是事先没有明显的预兆而突然发生，一旦出现裂缝，对结构强度影响很大，是结构破坏的征兆，属于这类性质裂缝的有受压构件裂缝(包括中心受压、小偏心受压和大偏心受压的压区)、受弯构件的受压区裂缝、斜截面裂缝、冲切面裂缝，以及后张预应力构件端部局压裂缝等。脆性破坏裂缝是危险的，应予以足够重视，必须实行加固措施和...
