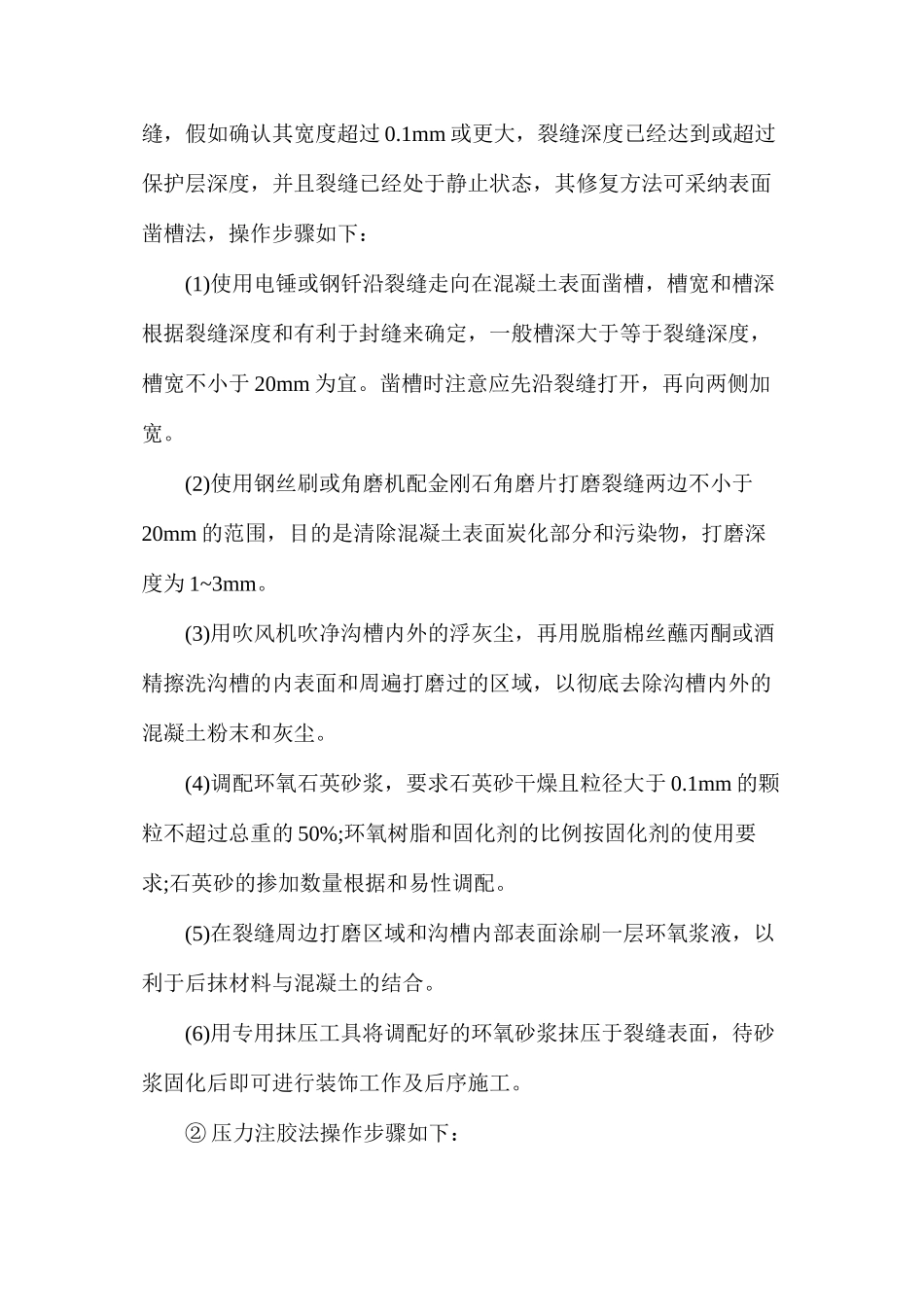

混凝土裂缝修补方案分析裂缝产生原因混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。根据裂缝的类型不同，修补所采纳的材料与方法也不相同。根据裂缝的现状可分为静止裂缝、活动裂缝和正在进展的裂缝。主要施工方法一、施工分类对于塑性裂缝和干缩裂缝只要确认其宽度超过 0.1mm，裂缝深度尚未达到保护层深度，并且裂缝已经处于静止状态，为确保建筑物的安全性能和使用年限的耐久性，就必须进行修补恢复，其修复方法可采纳表面封闭法。对于塑性裂缝和干缩裂缝的活性裂缝，可待其基本稳定后再进行处理或裂缝处理后实行补强加固措施，使用压力注胶法限制其裂缝的开展。对于温度裂缝的修复，因温度裂缝一般宽度较大，且以周期性活动裂缝居多，可采纳粘度低、粘结性好、弹性模量较小且柔性较好的结构胶灌注，然后根据构件内力计算，对构件进行外部粘贴纤维法加固。二、施工工艺① 表面封闭法操作步骤如下：1、使用钢丝刷或角磨机配金刚石角磨片打磨裂缝四周不小于20mm 的范围，目的是清除混凝土表面炭化部分和污染物，打磨深度为 1~3mm。2、用脱脂棉丝蘸丙酮或酒精擦洗打磨过的区域，以去除混凝土粉末和灰尘。3、调配环氧石英砂浆，要求石英砂干燥且粒径大于 0.1mm 的颗粒不超过总重的 50%;环氧树脂和固化剂的比例按固化剂的使用要求;石英砂的掺加数量根据和易性调配。4、在裂缝周边打磨区域表面涂刷一层环氧浆液，以利于后抹材料与混凝土的结合。5、用专用抹压工具将调配好的环氧砂浆抹压于裂缝表面，待砂浆固化后即可进行装饰工作及后序施工。对于塑性裂缝和干缩裂缝，假如确认其宽度超过 0.1mm 或更大，裂缝深度已经达到或超过保护层深度，并且裂缝已经处于静止状态，其修复方法可采纳表面凿槽法，操作步骤如下：(1)使用电锤或钢钎沿裂缝走向在混凝土表面凿槽，槽宽和槽深根据裂缝深度和有利于封缝来确定，一般槽深大于等于裂缝深度，槽宽不小于 20mm 为宜。凿槽时注意应先沿裂缝打开，再向两侧加宽。(2)使用钢丝刷或角...
