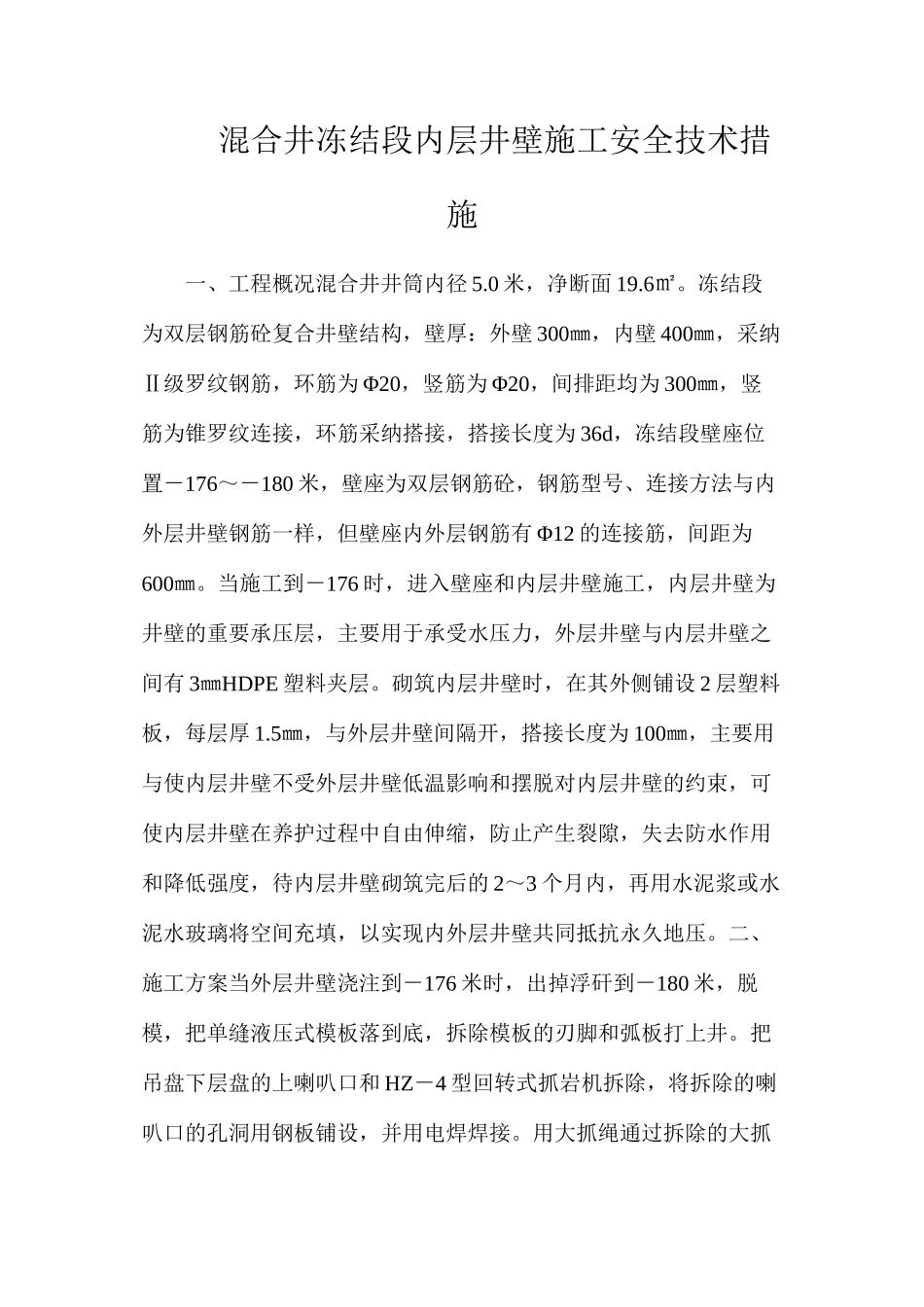

混合井冻结段内层井壁施工安全技术措施一、工程概况混合井井筒内径 5.0 米，净断面 19.6㎡。冻结段为双层钢筋砼复合井壁结构，壁厚：外壁 300㎜，内壁 400㎜，采纳Ⅱ级罗纹钢筋，环筋为 Φ20，竖筋为 Φ20，间排距均为 300㎜，竖筋为锥罗纹连接，环筋采纳搭接，搭接长度为 36d，冻结段壁座位置－176～－180 米，壁座为双层钢筋砼，钢筋型号、连接方法与内外层井壁钢筋一样，但壁座内外层钢筋有 Φ12 的连接筋，间距为600㎜。当施工到－176 时，进入壁座和内层井壁施工，内层井壁为井壁的重要承压层，主要用于承受水压力，外层井壁与内层井壁之间有 3㎜HDPE 塑料夹层。砌筑内层井壁时，在其外侧铺设 2 层塑料板，每层厚 1.5㎜，与外层井壁间隔开，搭接长度为 100㎜，主要用与使内层井壁不受外层井壁低温影响和摆脱对内层井壁的约束，可使内层井壁在养护过程中自由伸缩，防止产生裂隙，失去防水作用和降低强度，待内层井壁砌筑完后的 2～3 个月内，再用水泥浆或水 泥水玻璃将空间充填，以实现内外层井壁共同抵抗永久地压。二、施工方案当外层井壁浇注到－176 米时，出掉浮矸到－180 米，脱模，把单缝液压式模板落到底，拆除模板的刃脚和弧板打上井。把吊盘下层盘的上喇叭口和 HZ－4 型回转式抓岩机拆除，将拆除的喇叭口的孔洞用钢板铺设，并用电焊焊接。用大抓绳通过拆除的大抓的孔洞将模板提到吊盘下层盘，下层盘作为立模的工作盘，在吊盘下层盘安放一个水箱，洒水养护内层井壁。将吊盘下层盘外圈梁上的活页装置去掉，套壁时下层盘也作为浇注时的工作盘，上层盘作为帮扎钢筋的工作盘。把灰盘坐到上层盘，底卸式吊桶的灰卸到灰 盘上后，经两路活结管溜入 模内。在距下层盘 6.5 米，悬挂一做为拆模时的工作盘（附图）。拆模工作盘与下层盘，工人通过软梯上下。改装工作完成后，绑扎壁座钢筋，内外层钢筋通过 12 钢筋连接，壁座从下到上一次性浇注，找平，立模，把吊盘浇到底，进行浇注。每浇注一模吊盘超一次，当浇筑到－176m 时，铺设塑料板，绑扎钢筋，进行内层井壁施工。套壁过程中，井筒中原悬吊的压风管路及风筒等随着砌筑的不断进行逐节拆除，拆除工作在地面上进行。三、施工准备 1、8 组段高为 1.06m 的拼装模进行地面预组装，使用前上油。2、在吊盘下层盘悬吊作为拆模时的工作盘，要提前加工。3、竖筋要加工好丝扣，环筋则在地面按所需尺寸加工好。4、预先加工好人行软梯，人行软梯为钢丝绳软梯，罗梯长...
