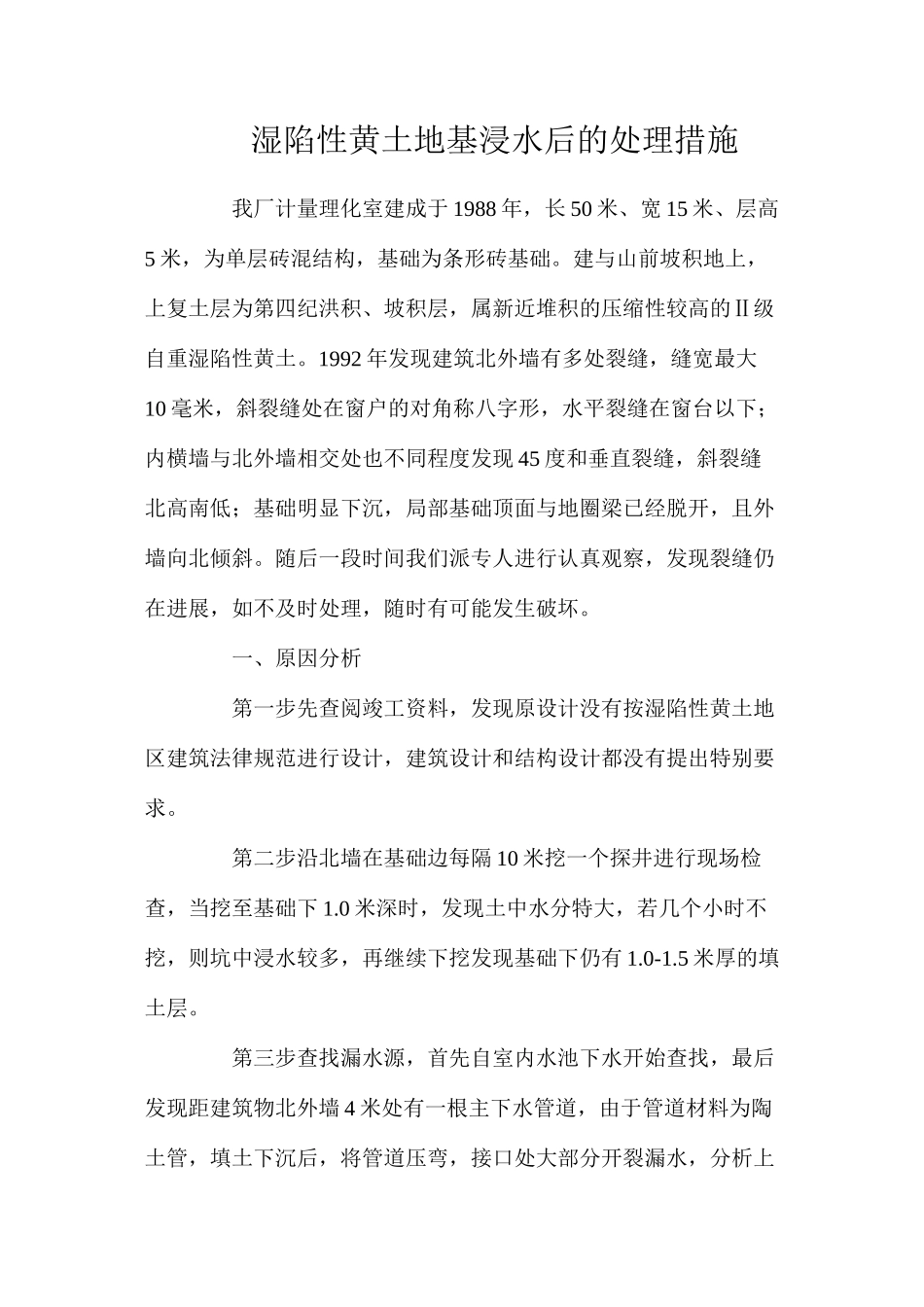

湿陷性黄土地基浸水后的处理措施 我厂计量理化室建成于 1988 年，长 50 米、宽 15 米、层高5 米，为单层砖混结构，基础为条形砖基础
建与山前坡积地上，上复土层为第四纪洪积、坡积层，属新近堆积的压缩性较高的Ⅱ级自重湿陷性黄土
1992 年发现建筑北外墙有多处裂缝，缝宽最大10 毫米，斜裂缝处在窗户的对角称八字形，水平裂缝在窗台以下；内横墙与北外墙相交处也不同程度发现 45 度和垂直裂缝，斜裂缝北高南低；基础明显下沉，局部基础顶面与地圈梁已经脱开，且外墙向北倾斜
随后一段时间我们派专人进行认真观察，发现裂缝仍在进展，如不及时处理，随时有可能发生破坏
一、原因分析 第一步先查阅竣工资料，发现原设计没有按湿陷性黄土地区建筑法律规范进行设计，建筑设计和结构设计都没有提出特别要求
第二步沿北墙在基础边每隔 10 米挖一个探井进行现场检查，当挖至基础下 1
0 米深时，发现土中水分特大，若几个小时不挖，则坑中浸水较多，再继续下挖发现基础下仍有 1
5 米厚的填土层

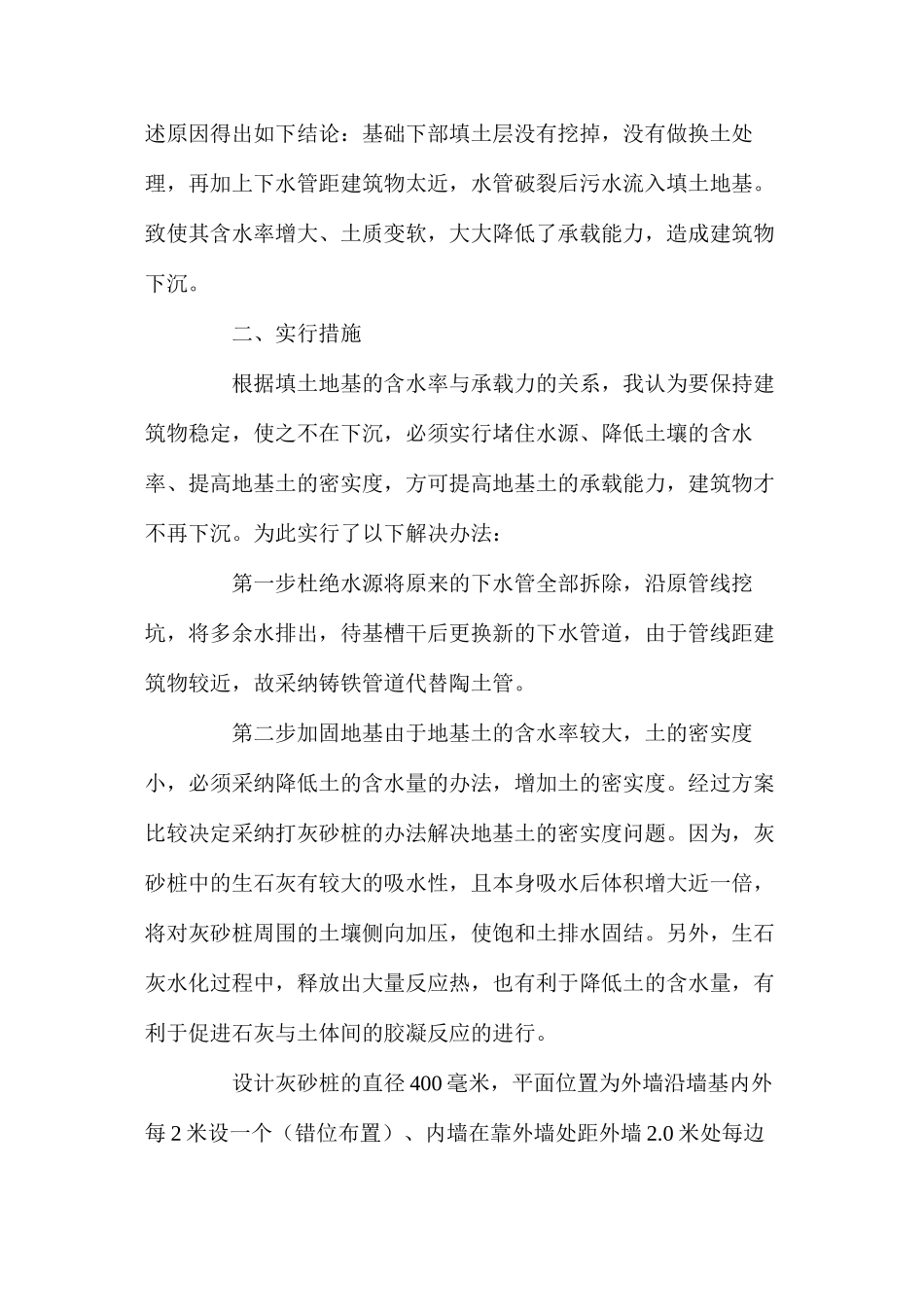

第三步查找漏水源，首先自室内水池下水开始查找，最后发现距建筑物北外墙 4 米处有一根主下水管道，由于管道材料为陶土管，填土下沉后，将管道压弯，接口处大部分开裂漏水，分析上述原因得出如下结论：基础下部填土层没有挖掉，没有做换土处理，再加上下水管距建筑物太近，水管破裂后污水流入填土地基
致使其含水率增大、土质变软，大大降低了承载能力，造成建筑物下沉
二、实行措施 根据填土地基的含水率与承载力的关系，我认为要保持建筑物稳定，使之不在下沉，必须实行堵住水源、降低土壤的含水率、提高地基土的密实度，方可提高地基土的承载能力，建筑物才不再下沉
为此实行了以下解决办法： 第一步杜绝水源将原来的下水管全部拆除，沿原管线挖坑，将多余水排出，待基槽干后更换新的下水管道，由于管线距建筑物较近，故采纳铸铁管道代替陶土管
