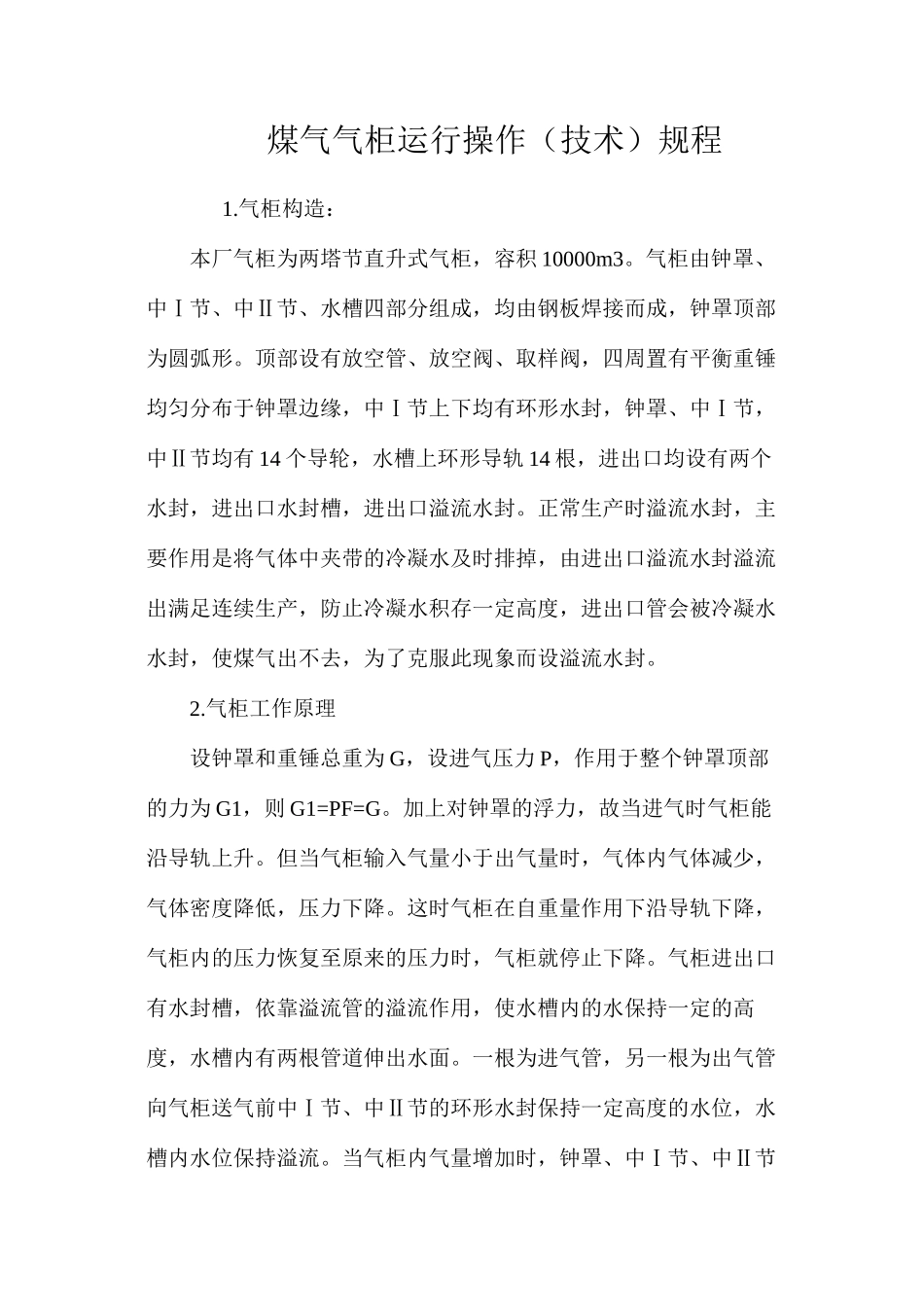

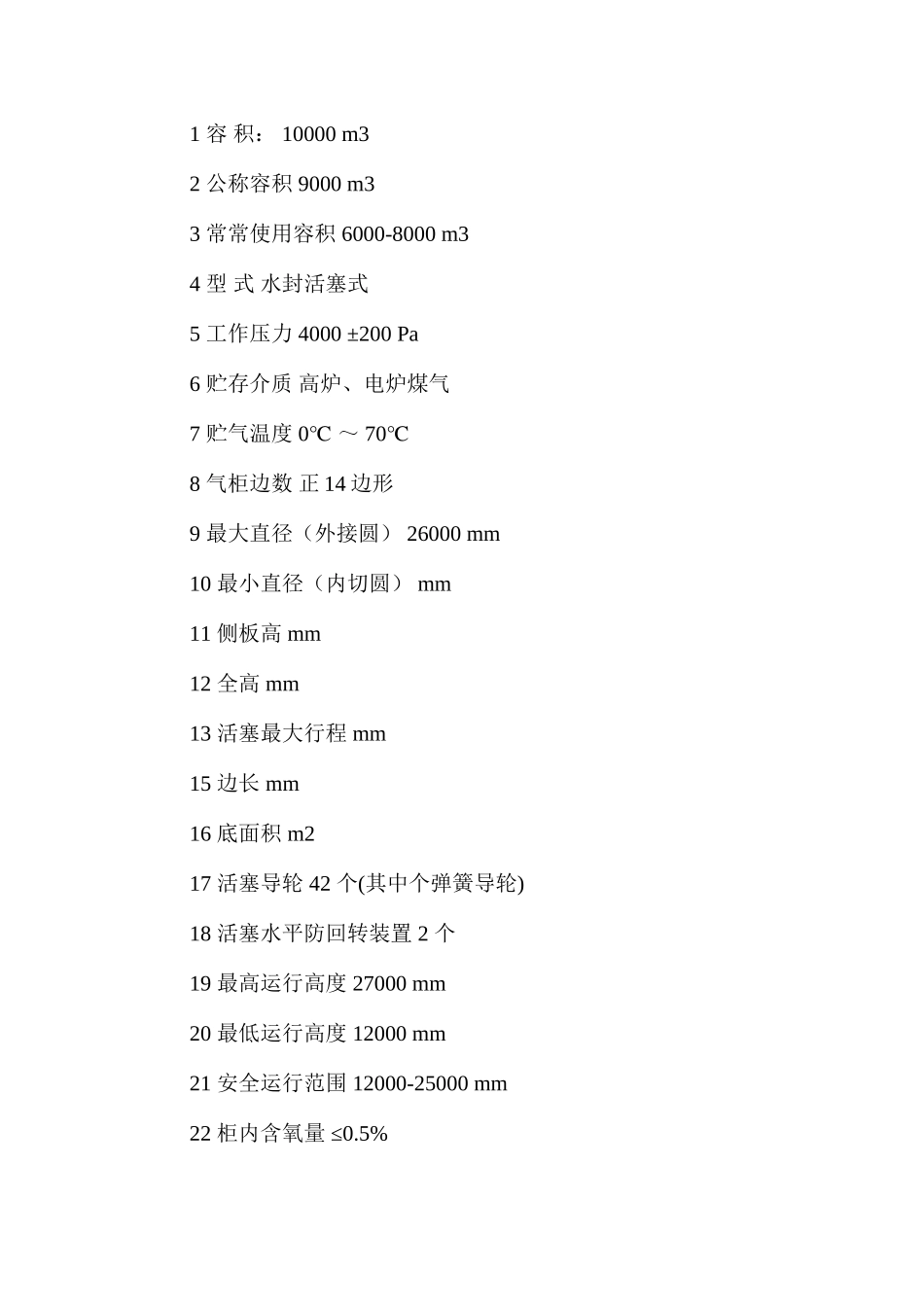

煤气气柜运行操作（技术）规程 1.气柜构造：本厂气柜为两塔节直升式气柜，容积 10000m3。气柜由钟罩、中Ⅰ节、中Ⅱ节、水槽四部分组成，均由钢板焊接而成，钟罩顶部为圆弧形。顶部设有放空管、放空阀、取样阀，四周置有平衡重锤均匀分布于钟罩边缘，中Ⅰ节上下均有环形水封，钟罩、中Ⅰ节，中Ⅱ节均有 14 个导轮，水槽上环形导轨 14 根，进出口均设有两个水封，进出口水封槽，进出口溢流水封。正常生产时溢流水封，主要作用是将气体中夹带的冷凝水及时排掉，由进出口溢流水封溢流出满足连续生产，防止冷凝水积存一定高度，进出口管会被冷凝水水封，使煤气出不去，为了克服此现象而设溢流水封。2.气柜工作原理设钟罩和重锤总重为 G，设进气压力 P，作用于整个钟罩顶部的力为 G1，则 G1=PF=G。加上对钟罩的浮力，故当进气时气柜能沿导轨上升。但当气柜输入气量小于出气量时，气体内气体减少，气体密度降低，压力下降。这时气柜在自重量作用下沿导轨下降，气柜内的压力恢复至原来的压力时，气柜就停止下降。气柜进出口有水封槽，依靠溢流管的溢流作用，使水槽内的水保持一定的高度，水槽内有两根管道伸出水面。一根为进气管，另一根为出气管向气柜送气前中Ⅰ节、中Ⅱ节的环形水封保持一定高度的水位，水槽内水位保持溢流。当气柜内气量增加时，钟罩、中Ⅰ节、中Ⅱ节先后上升，反之先后下降。钟罩顶部设有安全罩，当钟罩下降到最小容积时，安全罩在出气管的管口上，安全罩的下部浸入水面形成水封，可防止将钟罩抽瘪，钟罩上部装有安全放空管，当气柜较低时，安全放空管的下部浸入水面，气柜内的气体不能排出，当气柜上升过高时，安全放空管下部离开水面，气柜内的气体能自动从放空管放空，防止钟罩上升过高被顶翻。气柜的进出口管均有水封，以便停车时和前后系统隔离。3.系统工艺流程图流程叙述：电炉煤气经净化工段除尘后，由煤气风机加压汇入煤气总管。通过气柜进口水封进入到气柜，进行自然混合，然后煤气经出口水封输送到气柜出口母管去发电车间。4.气柜的任务气柜的作用是贮存一定数量由净化处来的煤气，使之混合均匀，并保持气柜的高度，使原料气沉淀净化及压缩，保持出口压力稳定，对均衡系统负荷能起到储存和缓冲作用，为发电车间生产输送压力稳定，质量合格的电炉煤气。当煤气突然中断或上工段出现故障时，能保证燃气锅炉设备一定时间内低负荷运行或正常平稳停车。5.系统设备主要设备技术参数1.10000m3 高炉煤气柜技术参数 序号 ...
