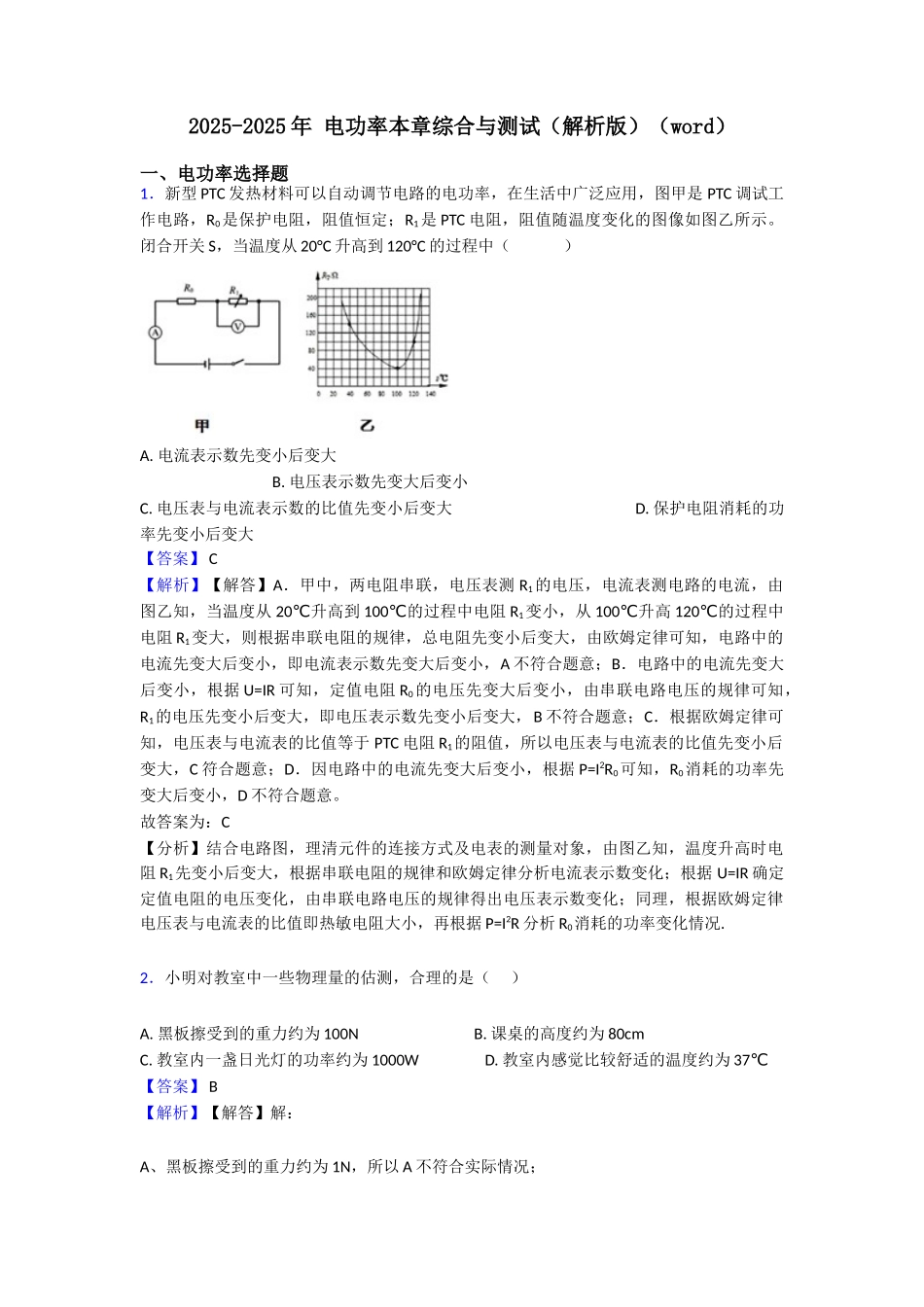

2025-2025 年 电功率本章综合与测试（解析版）（word）一、电功率选择题1．新型 PTC 发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是 PTC 电阻，阻值随温度变化的图像如图乙所示。闭合开关 S，当温度从 20°C 升高到 120°C 的过程中（ ） A. 电流表示数先变小后变大 B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大 D. 保护电阻消耗的功率先变小后变大【答案】 C 【解析】【解答】A．甲中，两电阻串联，电压表测 R1的电压，电流表测电路的电流，由图乙知，当温度从 20℃升高到 100℃的过程中电阻 R1变小，从 100℃升高 120℃的过程中电阻 R1变大，则根据串联电阻的规律，总电阻先变小后变大，由欧姆定律可知，电路中的电流先变大后变小，即电流表示数先变大后变小，A 不符合题意；B．电路中的电流先变大后变小，根据 U=IR 可知，定值电阻 R0的电压先变大后变小，由串联电路电压的规律可知，R1的电压先变小后变大，即电压表示数先变小后变大，B 不符合题意；C．根据欧姆定律可知，电压表与电流表的比值等于 PTC 电阻 R1的阻值，所以电压表与电流表的比值先变小后变大，C 符合题意；D．因电路中的电流先变大后变小，根据 P=I2R0可知，R0消耗的功率先变大后变小，D 不符合题意。 故答案为：C【分析】结合电路图，理清元件的连接方式及电表的测量对象，由图乙知，温度升高时电阻 R1先变小后变大，根据串联电阻的规律和欧姆定律分析电流表示数变化；根据 U=IR 确定定值电阻的电压变化，由串联电路电压的规律得出电压表示数变化；同理，根据欧姆定律电压表与电流表的比值即热敏电阻大小，再根据 P=I2R 分析 R0消耗的功率变化情况.2．小明对教室中一些物理量的估测，合理的是（ ）A. 黑板擦受到的重力约为 100N B. 课桌的高度约为 80cmC. 教室内一盏日光灯的功率约为 1000W D. 教室内感觉比较舒适的温度约为 37℃【答案】 B 【解析】【解答】解：A、黑板擦受到的重力约为 1N，所以 A 不符合实际情况；B、课桌的高度约为 80cm，所以 B 符合实际情况；C、教室内日光灯正常发光时的电流在 0.2A 左右，额定功率大约为 P=UI=220V×0.2A=44W 左右．所以 C 不符合实际情况；D、人体正常体温在 37℃左右，感觉舒适的温度在 23℃左右，所以 D 不符合实际情况．故选 B．【分析】首先对题目中涉及...
