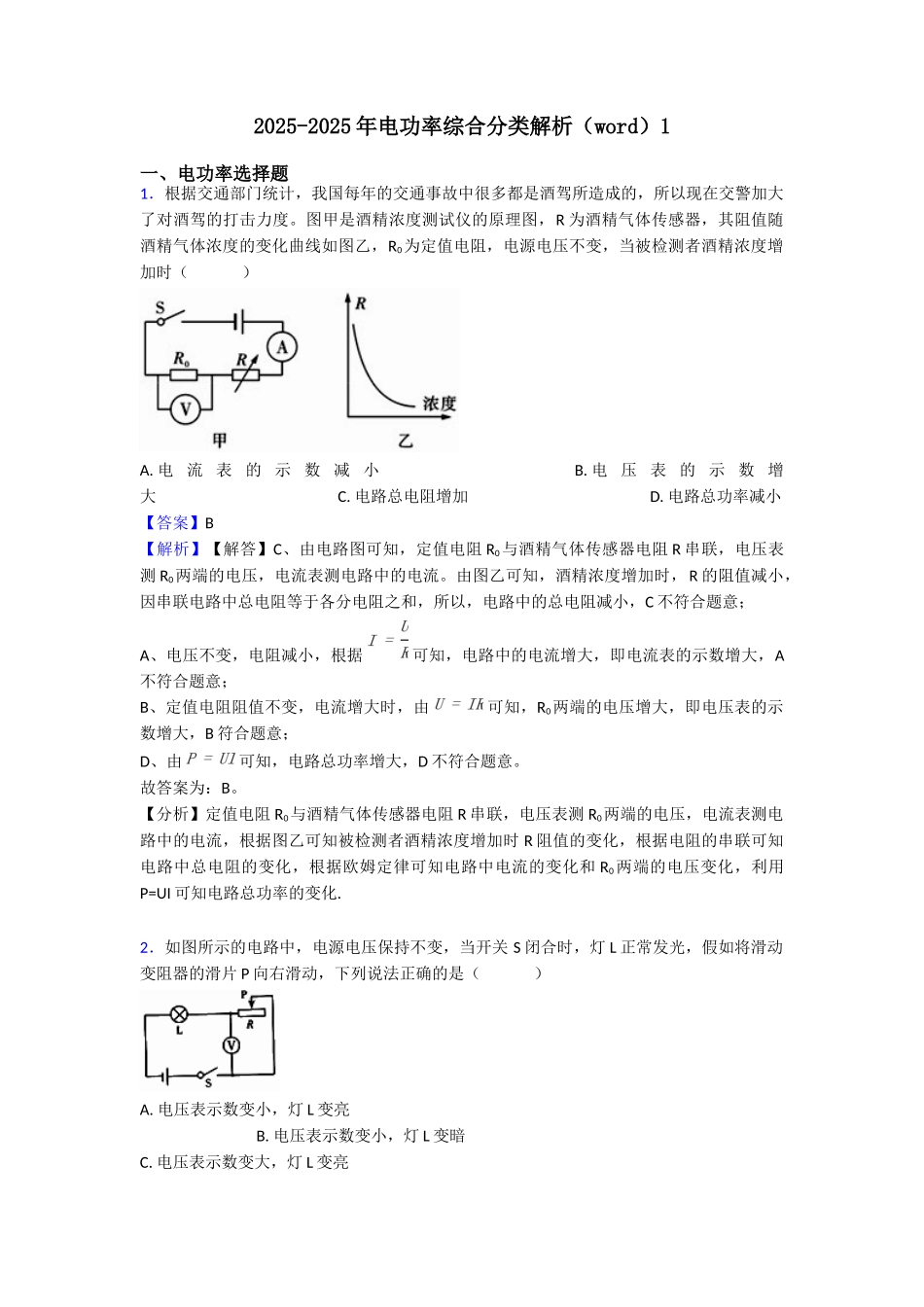

2025-2025 年电功率综合分类解析（word）1一、电功率选择题1．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。图甲是酒精浓度测试仪的原理图，R 为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（ ）A. 电流表的示数减小 B. 电压表的示数增大 C. 电路总电阻增加 D. 电路总功率减小【答案】B 【解析】【解答】C、由电路图可知，定值电阻 R0与酒精气体传感器电阻 R 串联，电压表测 R0两端的电压，电流表测电路中的电流。由图乙可知，酒精浓度增加时，R 的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，C 不符合题意；A、电压不变，电阻减小，根据 可知，电路中的电流增大，即电流表的示数增大，A不符合题意；B、定值电阻阻值不变，电流增大时，由 可知，R0两端的电压增大，即电压表的示数增大，B 符合题意；D、由 可知，电路总功率增大，D 不符合题意。故答案为：B。【分析】定值电阻 R0与酒精气体传感器电阻 R 串联，电压表测 R0两端的电压，电流表测电路中的电流，根据图乙可知被检测者酒精浓度增加时 R 阻值的变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和 R0两端的电压变化，利用P=UI 可知电路总功率的变化.2．如图所示的电路中，电源电压保持不变，当开关 S 闭合时，灯 L 正常发光，假如将滑动变阻器的滑片 P 向右滑动，下列说法正确的是（ ）A. 电压表示数变小，灯 L 变亮 B. 电压表示数变小，灯 L 变暗C. 电压表示数变大，灯 L 变亮 D. 电压表示数变大，灯 L 变暗【答案】D 【解析】【解答】由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测 R 两端的电压，电流表测电路中的电流，将滑动变阻器的滑片 P 向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由 可知，电路中的电流变小，由 可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由 可知，灯泡的实际功率变小，灯泡 L 变暗，AC 不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R 两端的电压变大，即电压表的示数变大，B 不符合题意、D 符合题意。故答案为：D。【分析】结合电路图，理清电路的连接方式及电表的测量对象，结合滑动变阻器的滑片 P向右滑动时，接入电路中...
