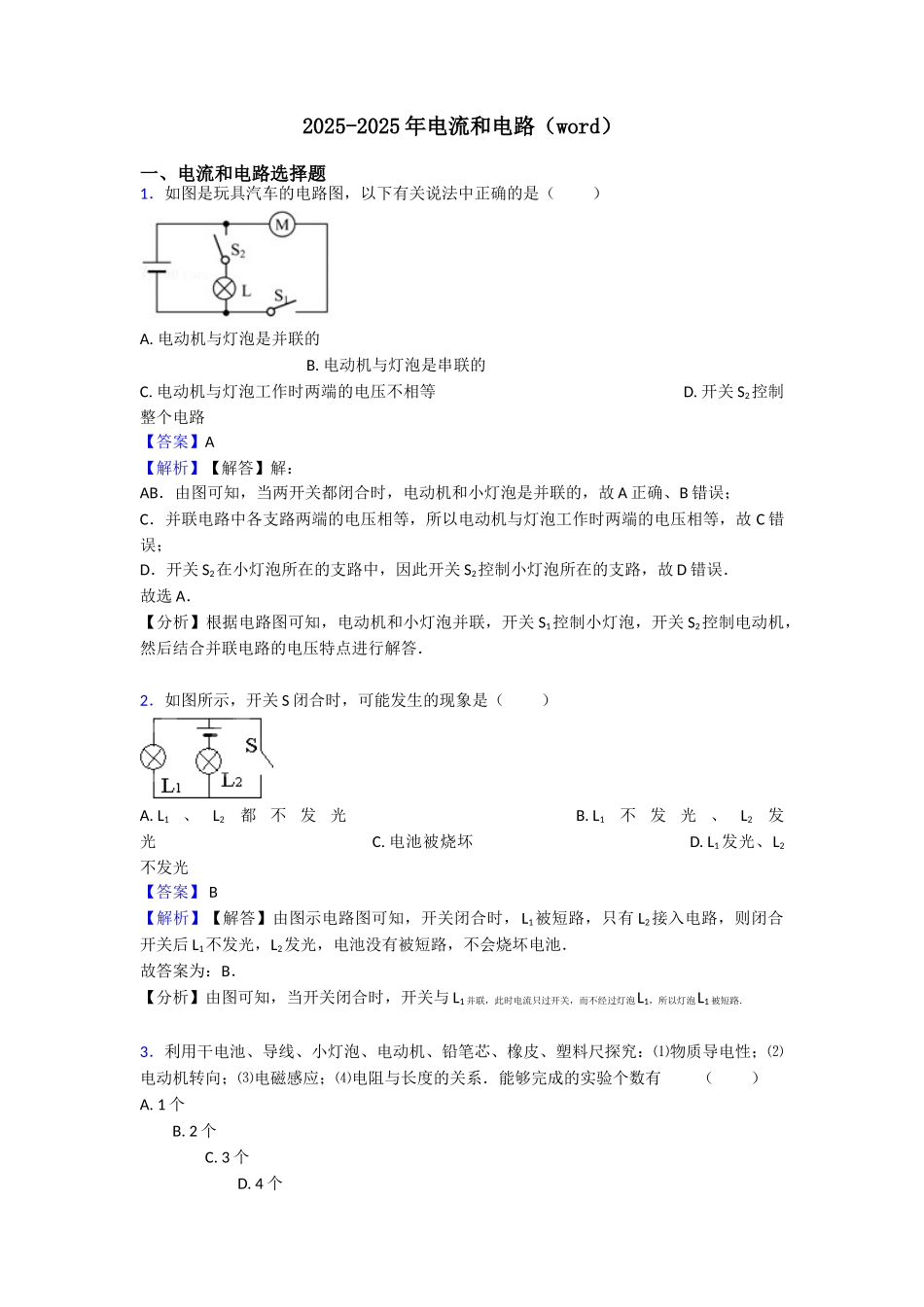

2025-2025 年电流和电路（word）一、电流和电路选择题1．如图是玩具汽车的电路图，以下有关说法中正确的是（ ） A. 电动机与灯泡是并联的 B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等 D. 开关 S2控制整个电路【答案】A 【解析】【解答】解： AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故 A 正确、B 错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故 C 错误；D．开关 S2在小灯泡所在的支路中，因此开关 S2控制小灯泡所在的支路，故 D 错误．故选 A．【分析】根据电路图可知，电动机和小灯泡并联，开关 S1控制小灯泡，开关 S2控制电动机，然后结合并联电路的电压特点进行解答．2．如图所示，开关 S 闭合时，可能发生的现象是（ ）A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1 发光、L2不发光【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有 L2接入电路，则闭合开关后 L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与 L1 并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1 被短路．3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有 （ ） A. 1 个 B. 2 个 C. 3 个 D. 4 个【答案】D 【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（ 1）； 由干电池、导线和电动机可完成实验（2）； 由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D 符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4．在如图所示的电路中，电源电压不变．闭合电键 S 后，灯 L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ） A. 灯 L1 短 路 B. 灯 L2 短路 C. 灯L1断路 D. 灯 L2断路【答案】C 【解析】【解答】解：A、假如灯泡 L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意； B、假如灯泡 L2短路，整个电路短路，电流表电压表示数都变为零．...
