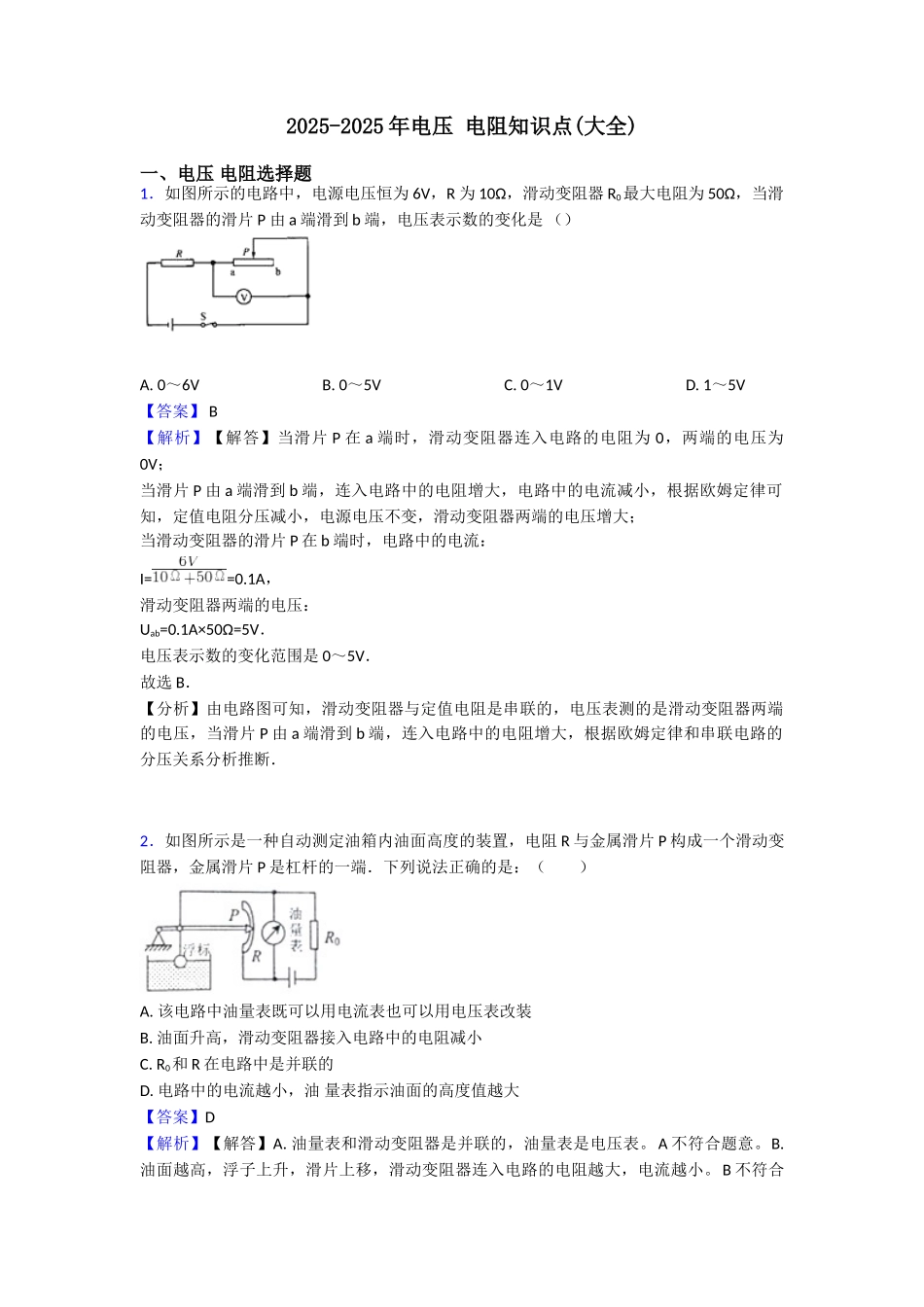

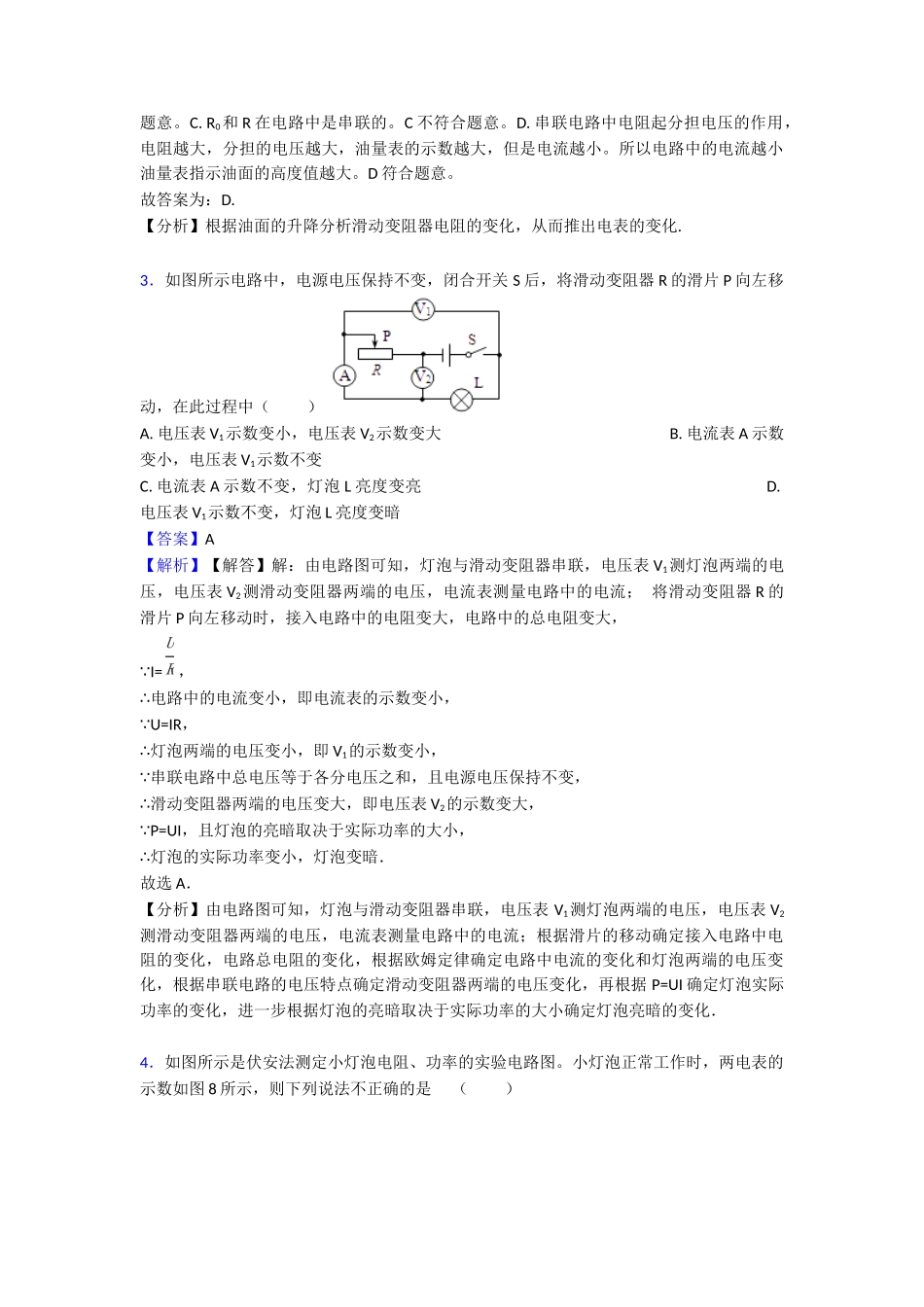

2025-2025 年电压 电阻知识点(大全)一、电压 电阻选择题1．如图所示的电路中，电源电压恒为 6V，R 为 10Ω，滑动变阻器 R0最大电阻为 50Ω，当滑动变阻器的滑片 P 由 a 端滑到 b 端，电压表示数的变化是 （） A. 0～6V B. 0～5V C. 0～1V D. 1～5V【答案】 B 【解析】【解答】当滑片 P 在 a 端时，滑动变阻器连入电路的电阻为 0，两端的电压为0V；当滑片 P 由 a 端滑到 b 端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片 P 在 b 端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：Uab=0.1A×50Ω=5V．电压表示数的变化范围是 0～5V．故选 B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片 P 由 a 端滑到 b 端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析推断．2．如图所示是一种自动测定油箱内油面高度的装置，电阻 R 与金属滑片 P 构成一个滑动变阻器，金属滑片 P 是杠杆的一端．下列说法正确的是：（ ）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和 R 在电路中是并联的D. 电路中的电流越小，油 量表指示油面的高度值越大【答案】D 【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。A 不符合题意。B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。B 不符合题意。C. R0和 R 在电路中是串联的。C 不符合题意。D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。所以电路中的电流越小油量表指示油面的高度值越大。D 符合题意。故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．如图所示电路中，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R 的滑片 P 向左移动，在此过程中（ ） A. 电压表 V1示数变小，电压表 V2示数变大 B. 电流表 A 示数变小，电压表 V1示数不变C. 电流表 A 示数不变，灯泡 L 亮度变亮 D. 电压表 V1示数不变，灯泡 L 亮度变暗【答案】A 【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表 V1测灯泡两端的电压，电压表 V2测滑动变阻器...
