上海市2014高考物理一轮复习 实验八十九 交流电波形导学案

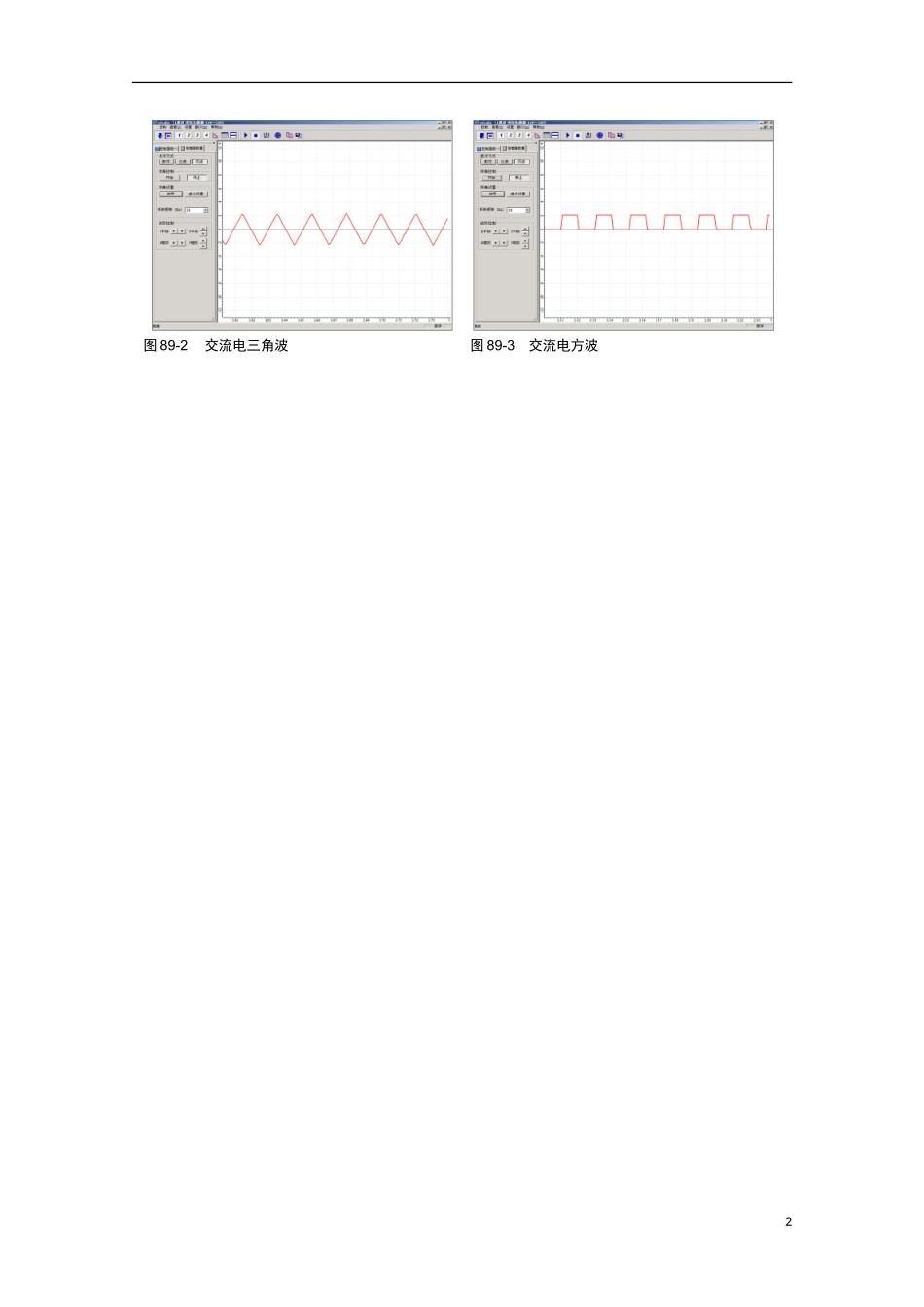

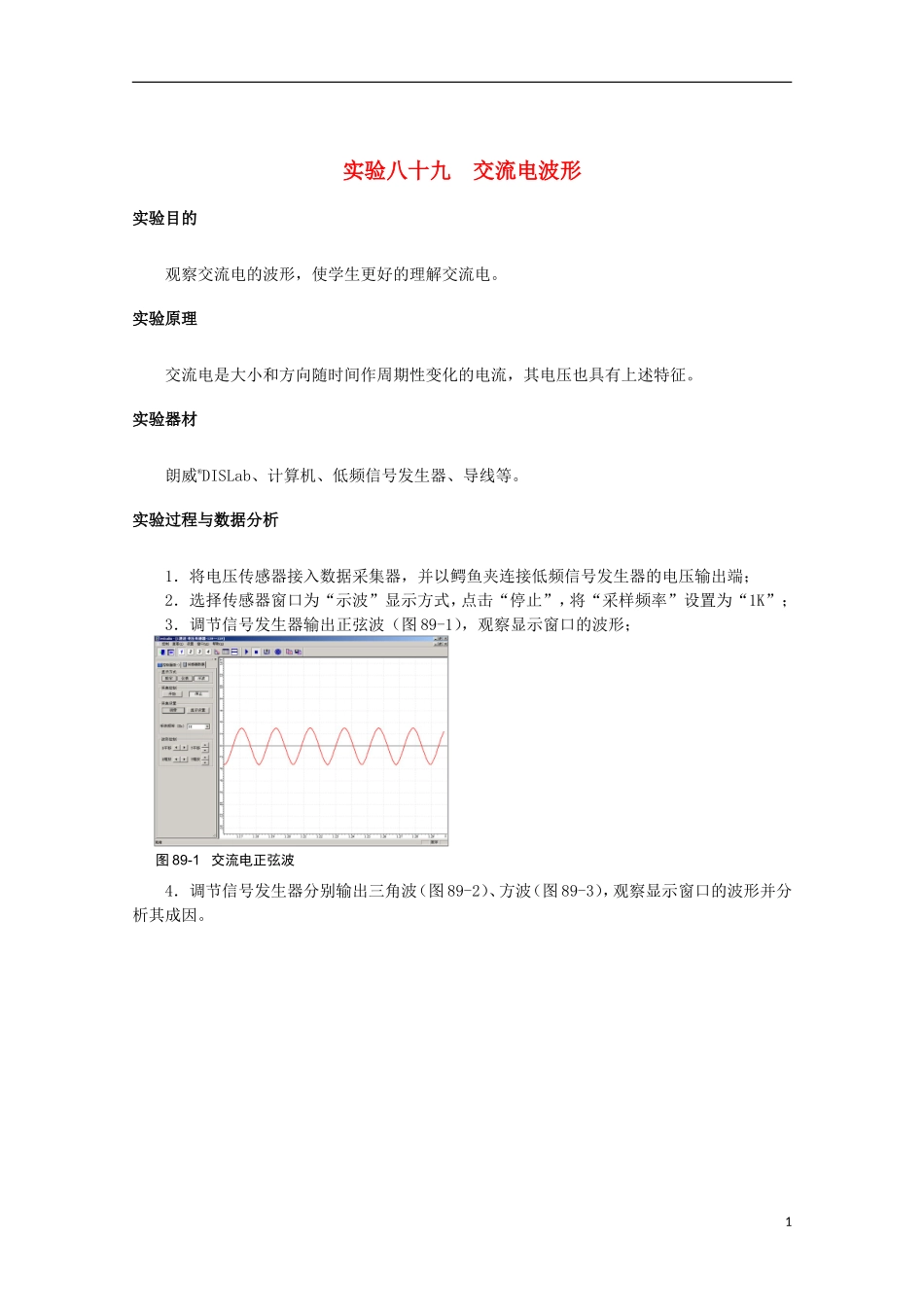

实验八十九 交流电波形实验目的观察交流电的波形，使学生更好的理解交流电。实验原理交流电是大小和方向随时间作周期性变化的电流，其电压也具有上述特征。实验器材朗威®DISLab、计算机、低频信号发生器、导线等。实验过程与数据分析1．将电压传感器接入数据采集器，并以鳄鱼夹连接低频信号发生器的电压输出端；2．选择传感器窗口为“示波”显示方式，点击“停止”，将“采样频率”设置为“1K”；3．调节信号发生器输出正弦波（图 89-1），观察显示窗口的波形；4．调节信号发生器分别输出三角波（图 89-2）、方波（图 89-3），观察显示窗口的波形并分析其成因。 图 89-1 交流电正弦波1图 89-2 交流电三角波 图 89-3 交流电方波2
