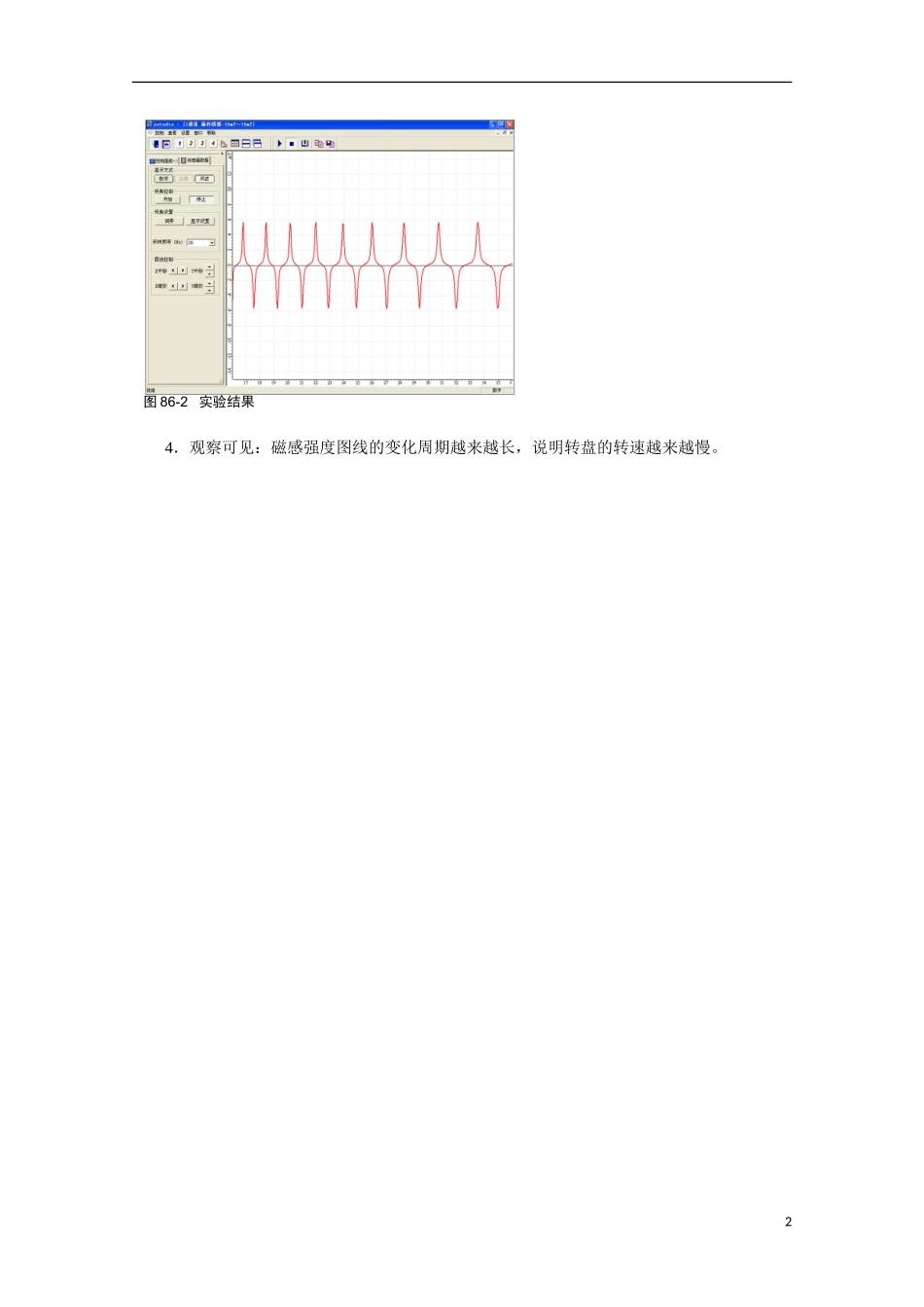

实验八十六用磁传感器测量转速实验目的利用磁传感器测量转盘的转速。实验原理在转盘上放上条形磁铁，磁铁随转盘转动。将磁感强度传感器靠近转盘，转盘（及磁铁）转动会引起磁感强度测量值的周期性变化，该变化与转盘转动的周期一致。实验器材朗威®DISLab、条形磁铁、转盘、支架。实验装置图见图 86-1。实验过程与数据分析1．将磁传感器接入数据采集器并固定在支架上，使之与转盘的轴心相对，对传感器调零；2．将条形磁铁放置在转盘上；3．选择“示波”显示方式，用手转动转盘并使其自然减速，获得“磁感强度-时间”图线（图 86-2）；图 86-1 实验装置图14．观察可见：磁感强度图线的变化周期越来越长，说明转盘的转速越来越慢。图 86-2 实验结果2
