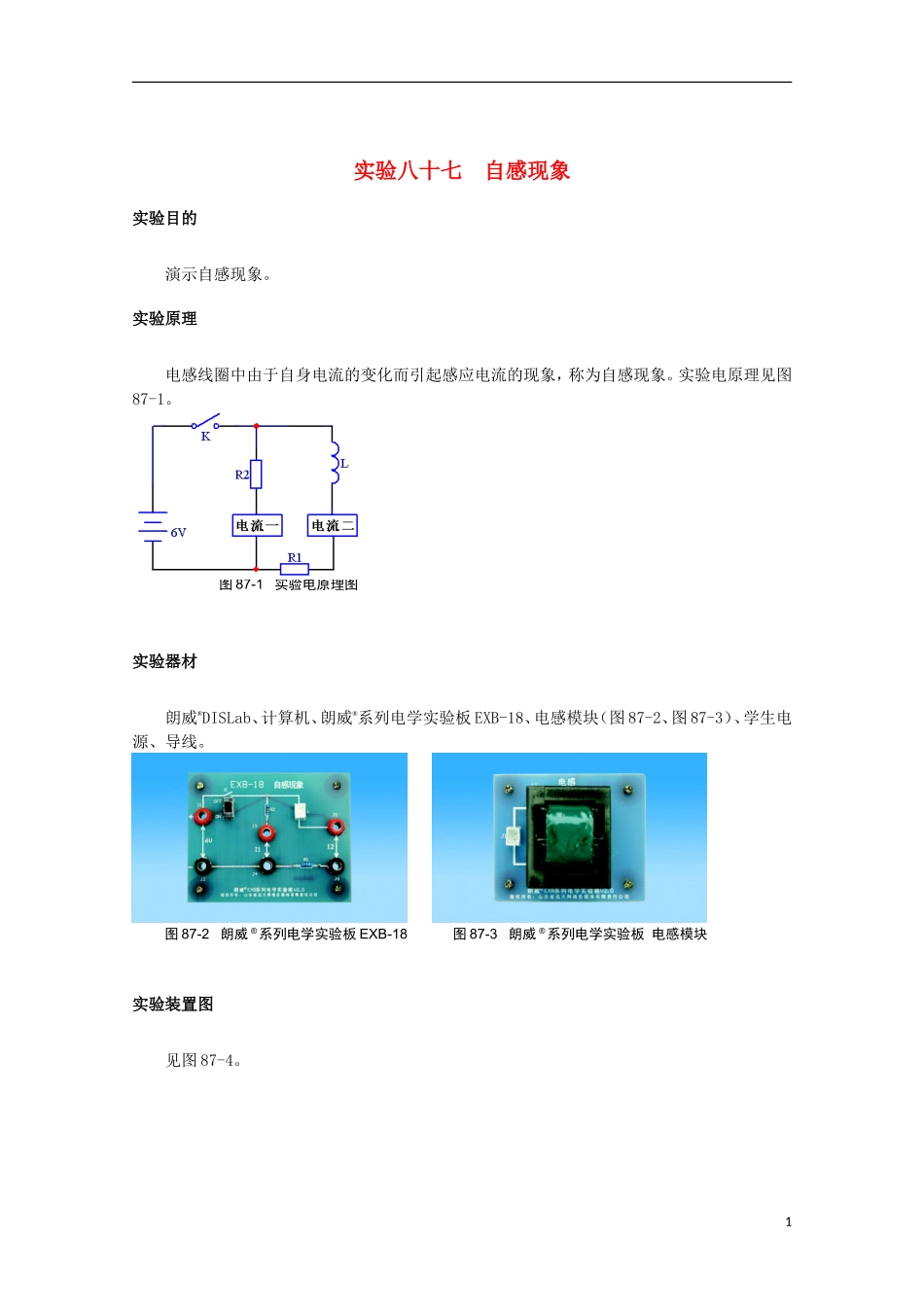

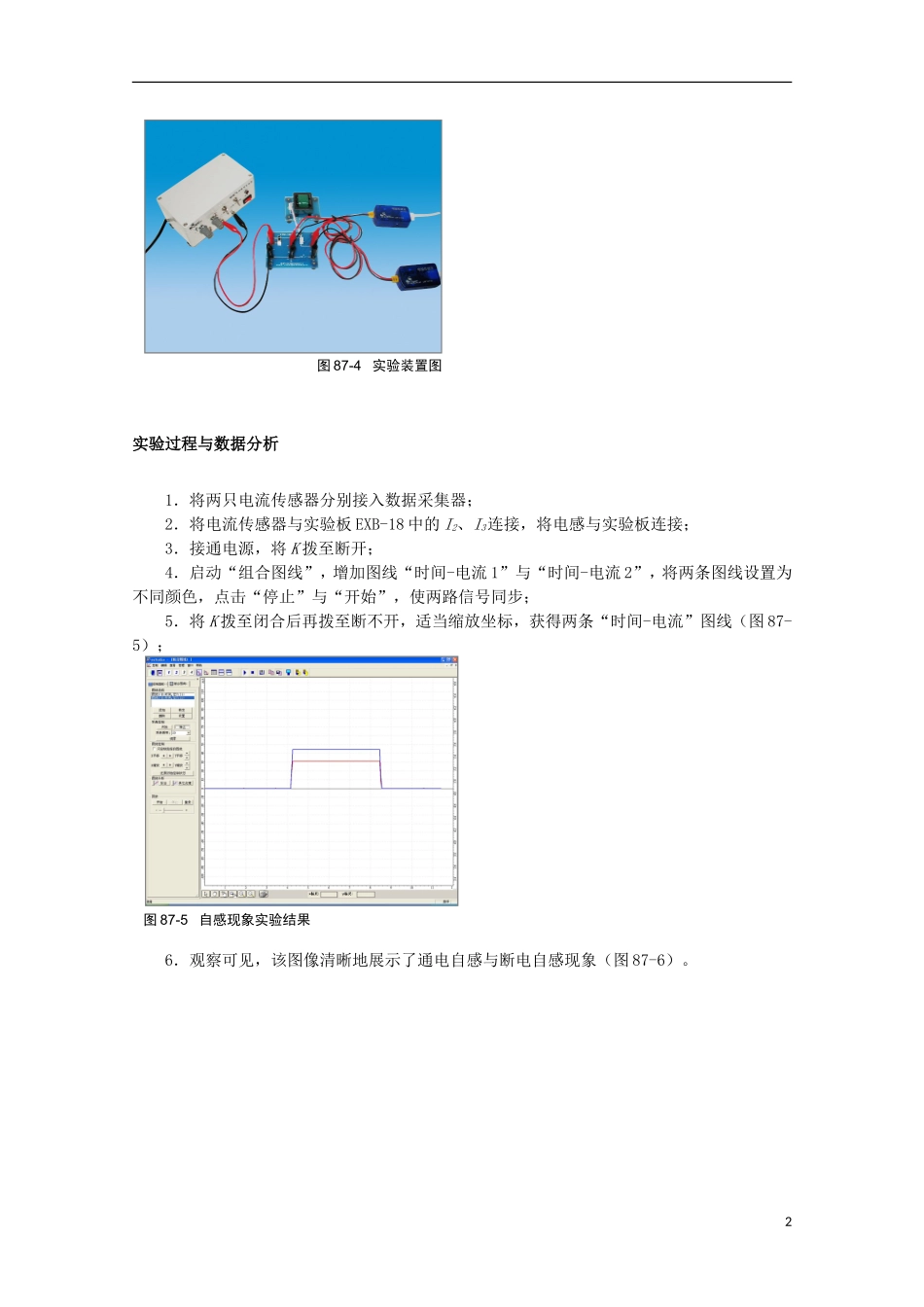

实验八十七 自感现象实验目的演示自感现象。实验原理电感线圈中由于自身电流的变化而引起感应电流的现象，称为自感现象。实验电原理见图87-1。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-18、电感模块（图 87-2、图 87-3）、学生电源、导线。实验装置图见图 87-4。图 87-1 实验电原理图图 87-2 朗威 ®系列电学实验板 EXB-18图 87-3 朗威 ®系列电学实验板 电感模块1实验过程与数据分析1．将两只电流传感器分别接入数据采集器；2．将电流传感器与实验板 EXB-18 中的 I2、I3连接，将电感与实验板连接；3．接通电源，将 K 拨至断开；4．启动“组合图线”，增加图线“时间-电流 1”与“时间-电流 2”，将两条图线设置为不同颜色，点击“停止”与“开始”，使两路信号同步；5．将 K 拨至闭合后再拨至断不开，适当缩放坐标，获得两条“时间-电流”图线（图 87-5）；6．观察可见，该图像清晰地展示了通电自感与断电自感现象（图 87-6）。图 87-4 实验装置图图 87-5 自感现象实验结果2图 87-6 研究断开电源瞬间的电流变化3
