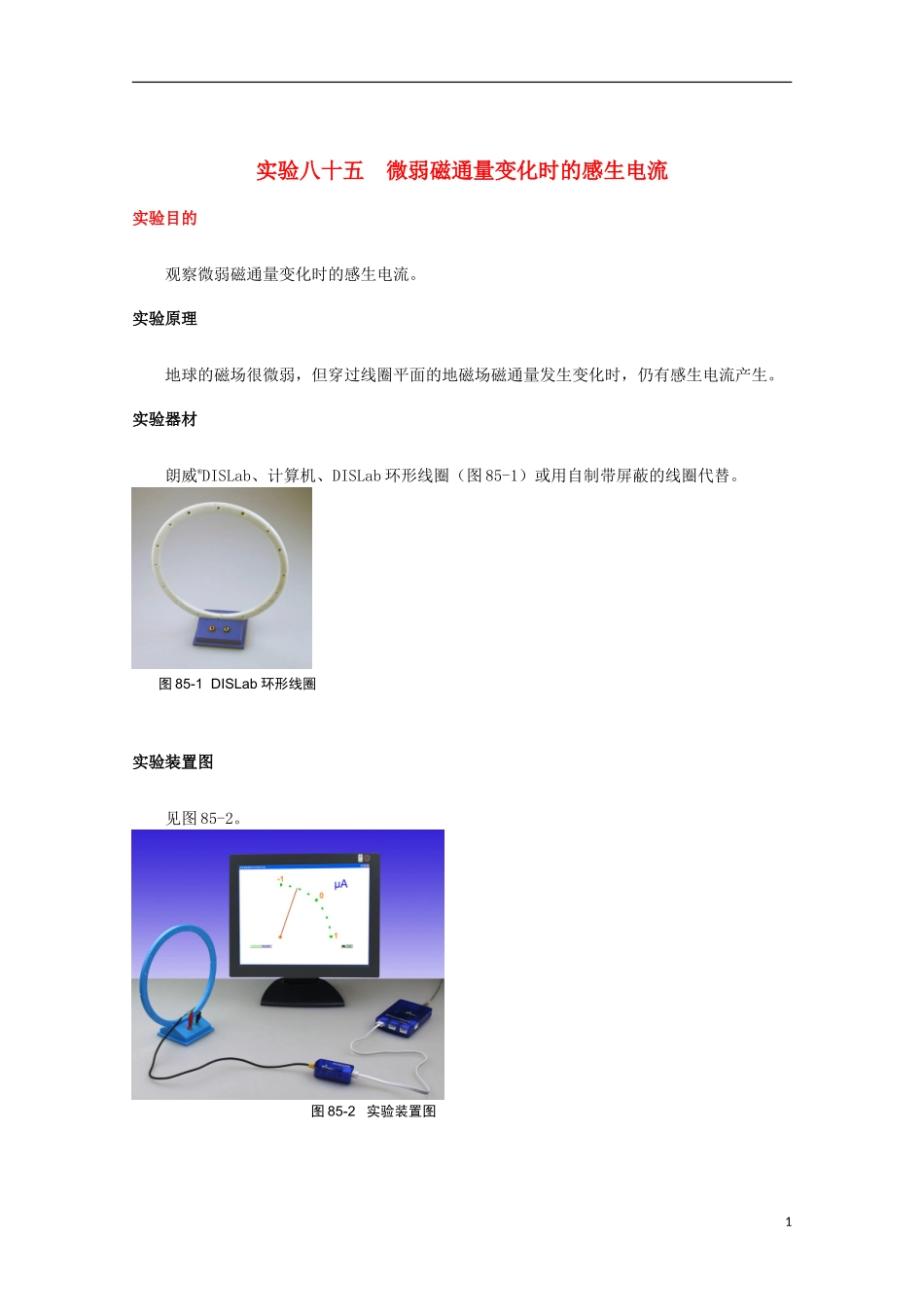

上海市2014高考物理一轮复习实验八十五微弱磁通量变化时的感生电流导学案_第1页

1/2页

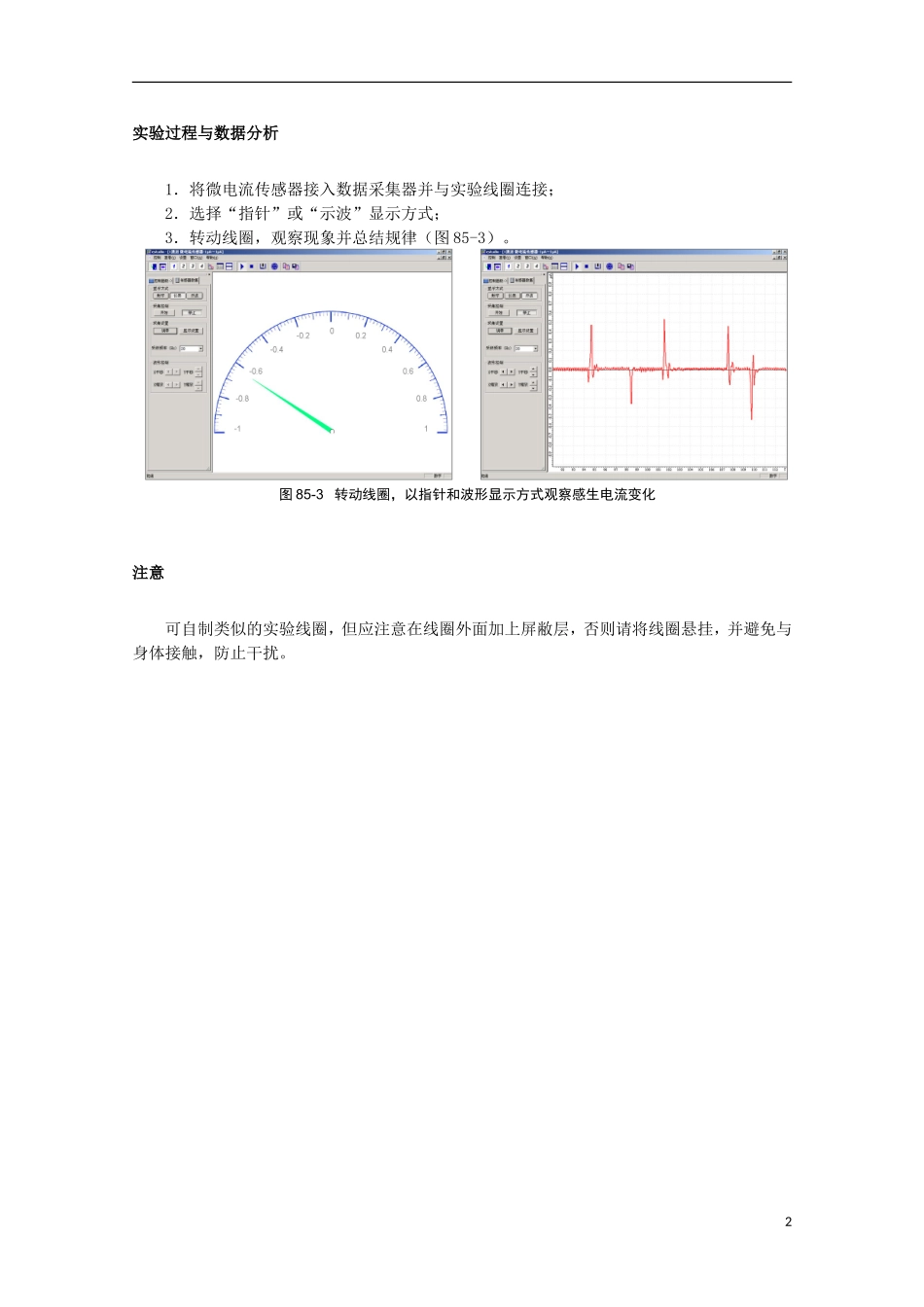

上海市2014高考物理一轮复习实验八十五微弱磁通量变化时的感生电流导学案_第2页

2/2页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

实验八十五微弱磁通量变化时的感生电流实验目的观察微弱磁通量变化时的感生电流。实验原理地球的磁场很微弱，但穿过线圈平面的地磁场磁通量发生变化时，仍有感生电流产生。实验器材朗威®DISLab、计算机、DISLab 环形线圈（图 85-1）或用自制带屏蔽的线圈代替。实验装置图见图 85-2。图 85-1 DISLab 环形线圈图 85-2 实验装置图1实验过程与数据分析1．将微电流传感器接入数据采集器并与实验线圈连接；2．选择“指针”或“示波”显示方式；3．转动线圈，观察现象并总结规律（图 85-3）。注意可自制类似的实验线圈，但应注意在线圈外面加上屏敝层，否则请将线圈悬挂，并避免与身体接触，防止干扰。图 85-3 转动线圈，以指针和波形显示方式观察感生电流变化2
