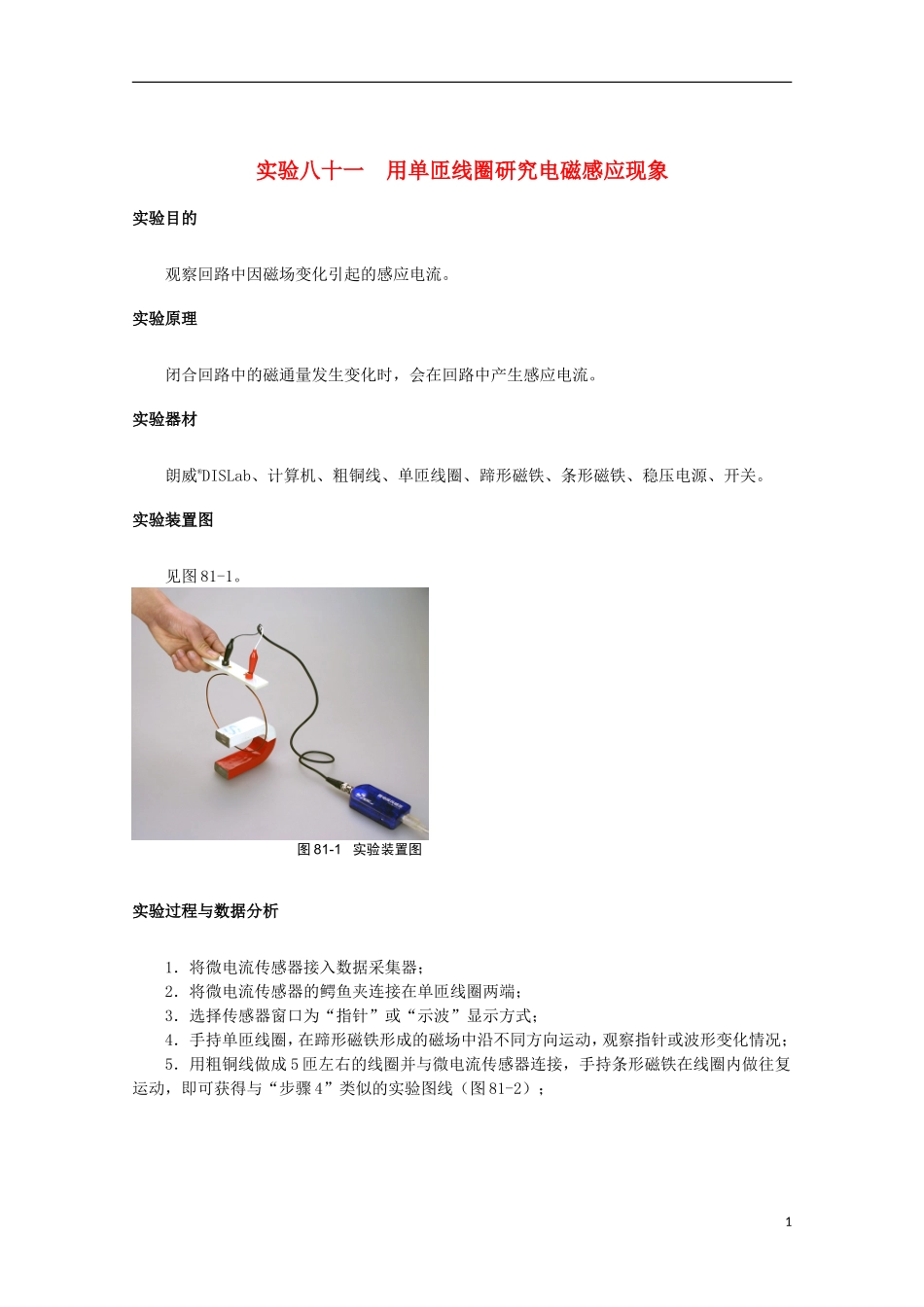

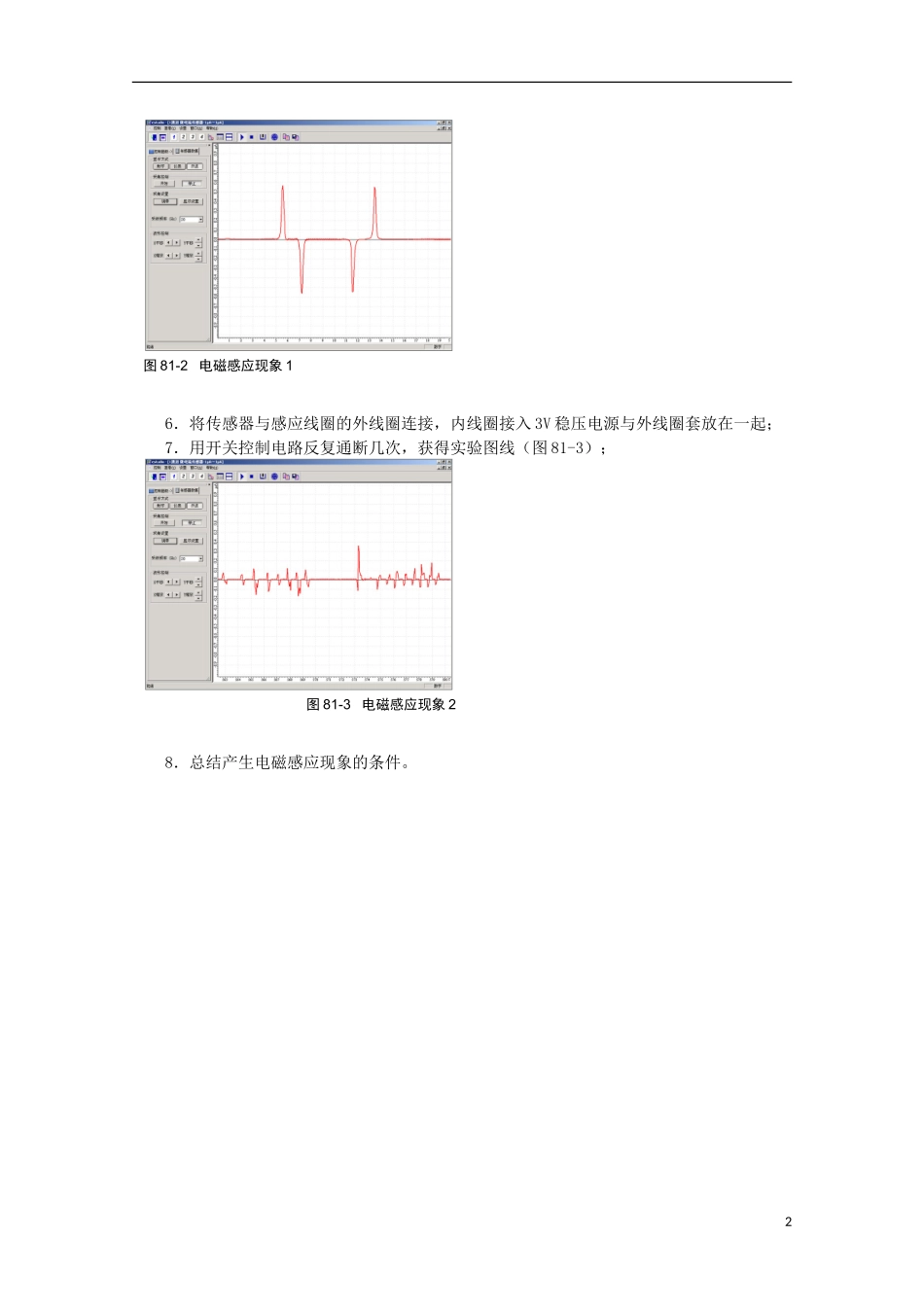

实验八十一 用单匝线圈研究电磁感应现象实验目的观察回路中因磁场变化引起的感应电流。实验原理闭合回路中的磁通量发生变化时，会在回路中产生感应电流。实验器材朗威®DISLab、计算机、粗铜线、单匝线圈、蹄形磁铁、条形磁铁、稳压电源、开关。实验装置图见图 81-1。实验过程与数据分析1．将微电流传感器接入数据采集器；2．将微电流传感器的鳄鱼夹连接在单匝线圈两端；3．选择传感器窗口为“指针”或“示波”显示方式；4．手持单匝线圈，在蹄形磁铁形成的磁场中沿不同方向运动，观察指针或波形变化情况；5．用粗铜线做成 5 匝左右的线圈并与微电流传感器连接，手持条形磁铁在线圈内做往复运动，即可获得与“步骤 4”类似的实验图线（图 81-2）；图 81-1 实验装置图16．将传感器与感应线圈的外线圈连接，内线圈接入 3V 稳压电源与外线圈套放在一起；7．用开关控制电路反复通断几次，获得实验图线（图 81-3）；8．总结产生电磁感应现象的条件。图 81-2 电磁感应现象 1图 81-3 电磁感应现象 22
