上海市2014高考物理一轮复习 实验二十八 弹簧振子的振动图像导学案

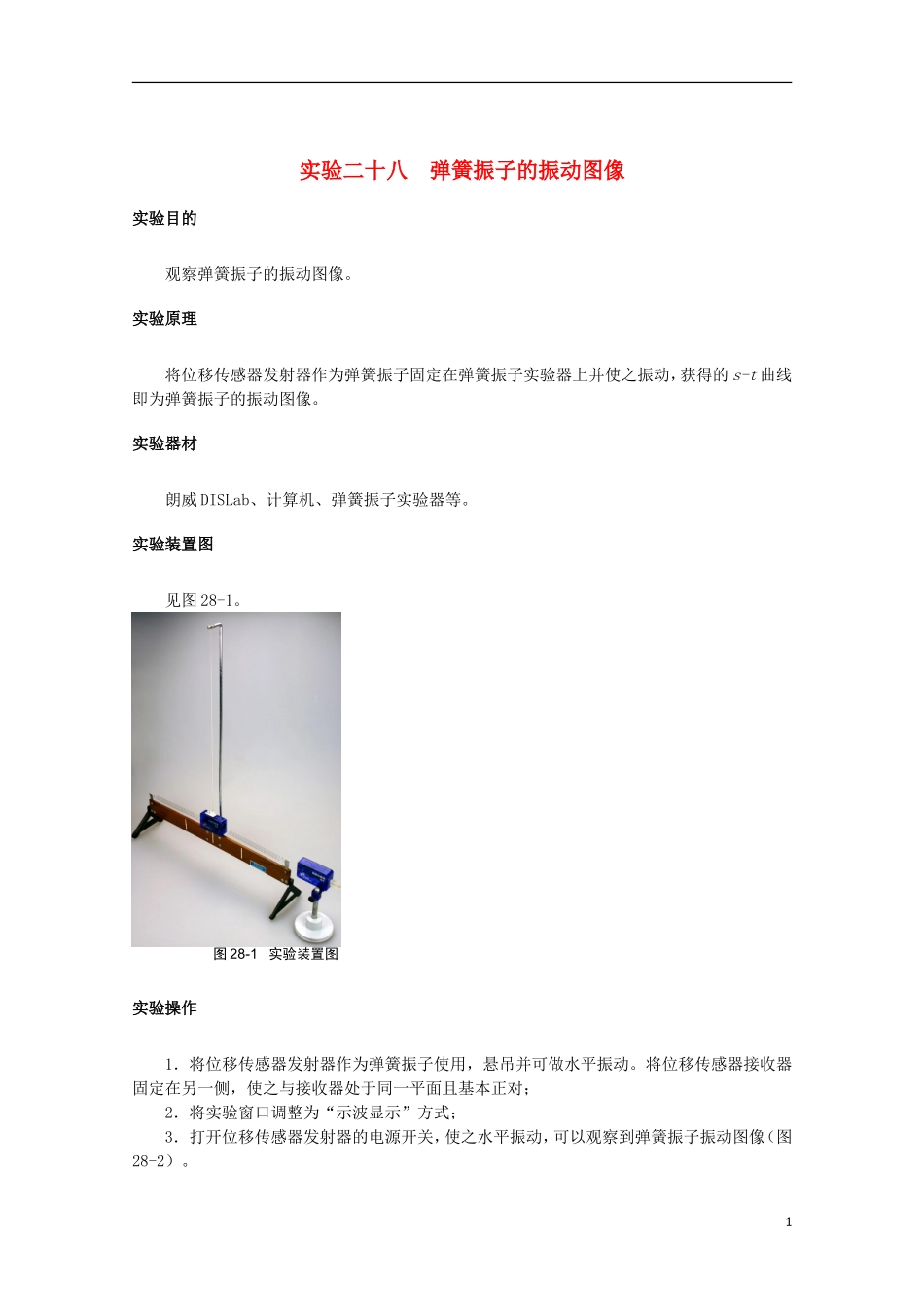

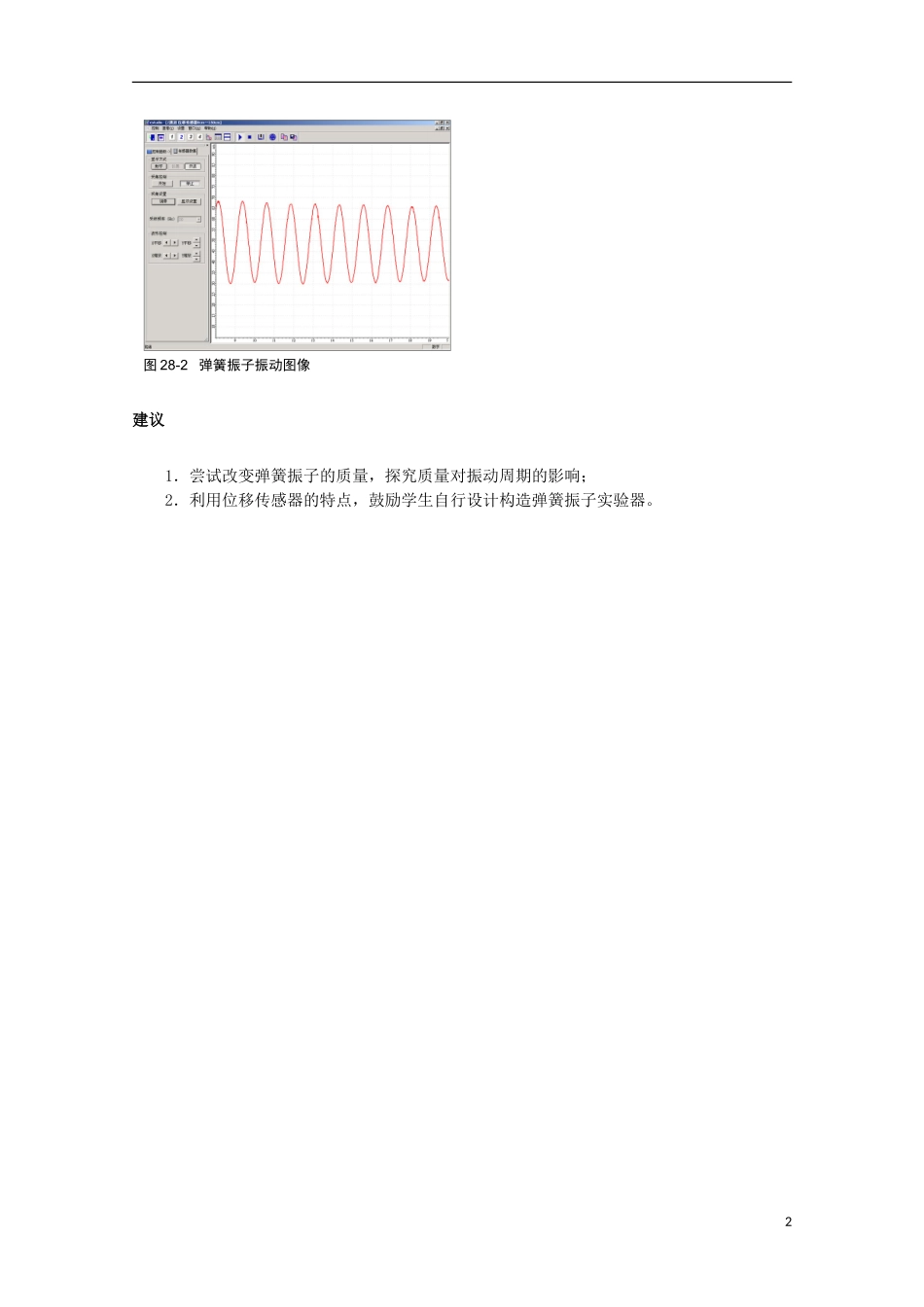

实验二十八 弹簧振子的振动图像实验目的观察弹簧振子的振动图像。实验原理将位移传感器发射器作为弹簧振子固定在弹簧振子实验器上并使之振动，获得的 s-t 曲线即为弹簧振子的振动图像。实验器材朗威 DISLab、计算机、弹簧振子实验器等。实验装置图见图 28-1。实验操作1．将位移传感器发射器作为弹簧振子使用，悬吊并可做水平振动。将位移传感器接收器固定在另一侧，使之与接收器处于同一平面且基本正对；2．将实验窗口调整为“示波显示”方式；3．打开位移传感器发射器的电源开关，使之水平振动，可以观察到弹簧振子振动图像（图28-2）。图 28-1 实验装置图1建议1．尝试改变弹簧振子的质量，探究质量对振动周期的影响；2．利用位移传感器的特点，鼓励学生自行设计构造弹簧振子实验器。图 28-2 弹簧振子振动图像2
