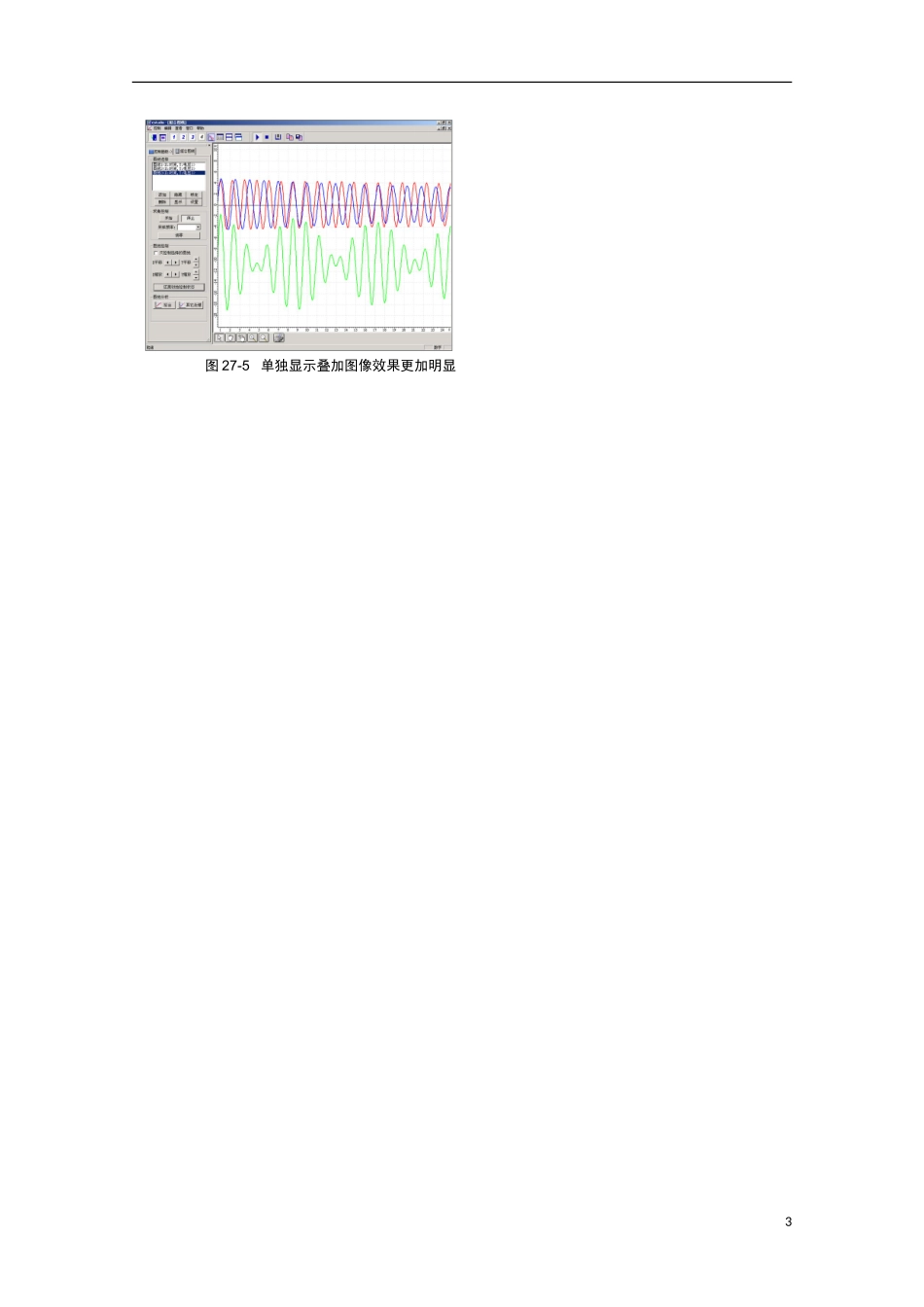

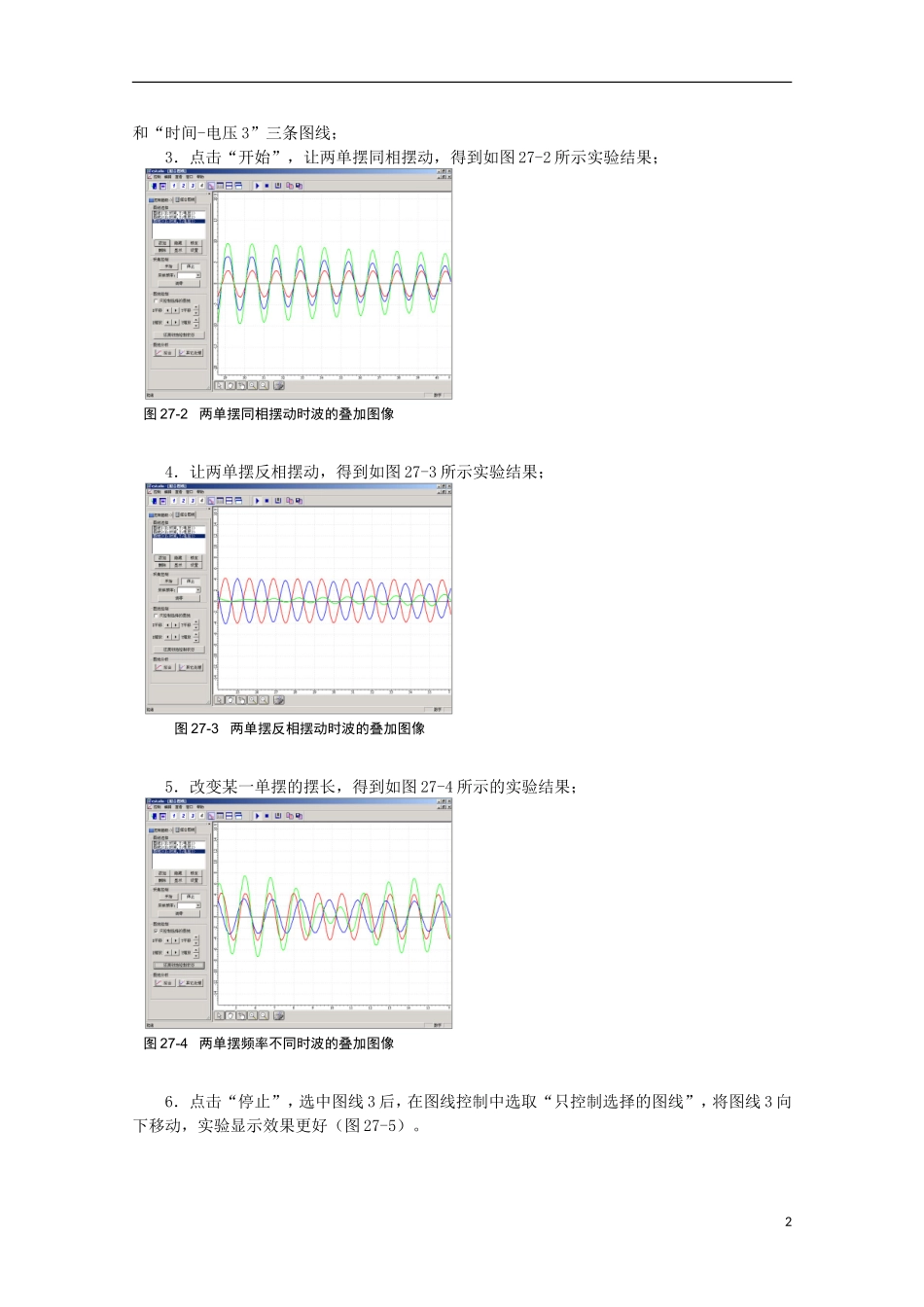

实验二十七 简谐波的叠加实验目的观察简谐波的叠加波形，总结波的叠加规律。实验原理几列波叠加时，介质的质点同时参与这几列波引起的振动，质点的位移等于这几列波单独传播时引起的位移的矢量和。实验方法同实验二十三，需制作两套相同的实验装置（称为装置1、装置 2）。实验时，将一只电压传感器与装置 1 中的单摆软导线 D1和水槽中的 B1并联，用于单独观察装置 1 的图像；将另一只电压传感器与装置 2 中的单摆软导线 D2和水槽中的 B2并联，用于单独观察装置 2 的图像；用导线将 B1与 D2短接，将第三只电压传感器与 D1和 B2点并联，用于观察两单摆叠加后的图像。实验器材朗威 DISLab、计算机、单摆球 2 只、软导线、大头针、发波水槽 2 个、稳压电源 2 个、粗铜线、导线等。实验装置图见图 27-1。实验过程与数据分析1．将电压传感器接入数据采集器，按装置图连接电路；2．打开“组合图线”窗口，点击“添加”，选取显示“时间-电压 1”、“时间-电压 2”图 27-1 实验装置示意图1和“时间-电压 3”三条图线；3．点击“开始”，让两单摆同相摆动，得到如图 27-2 所示实验结果；4．让两单摆反相摆动，得到如图 27-3 所示实验结果；5．改变某一单摆的摆长，得到如图 27-4 所示的实验结果；6．点击“停止”，选中图线 3 后，在图线控制中选取“只控制选择的图线”，将图线 3 向下移动，实验显示效果更好（图 27-5）。图 27-2 两单摆同相摆动时波的叠加图像图 27-3 两单摆反相摆动时波的叠加图像图 27-4 两单摆频率不同时波的叠加图像2图 27-5 单独显示叠加图像效果更加明显3
