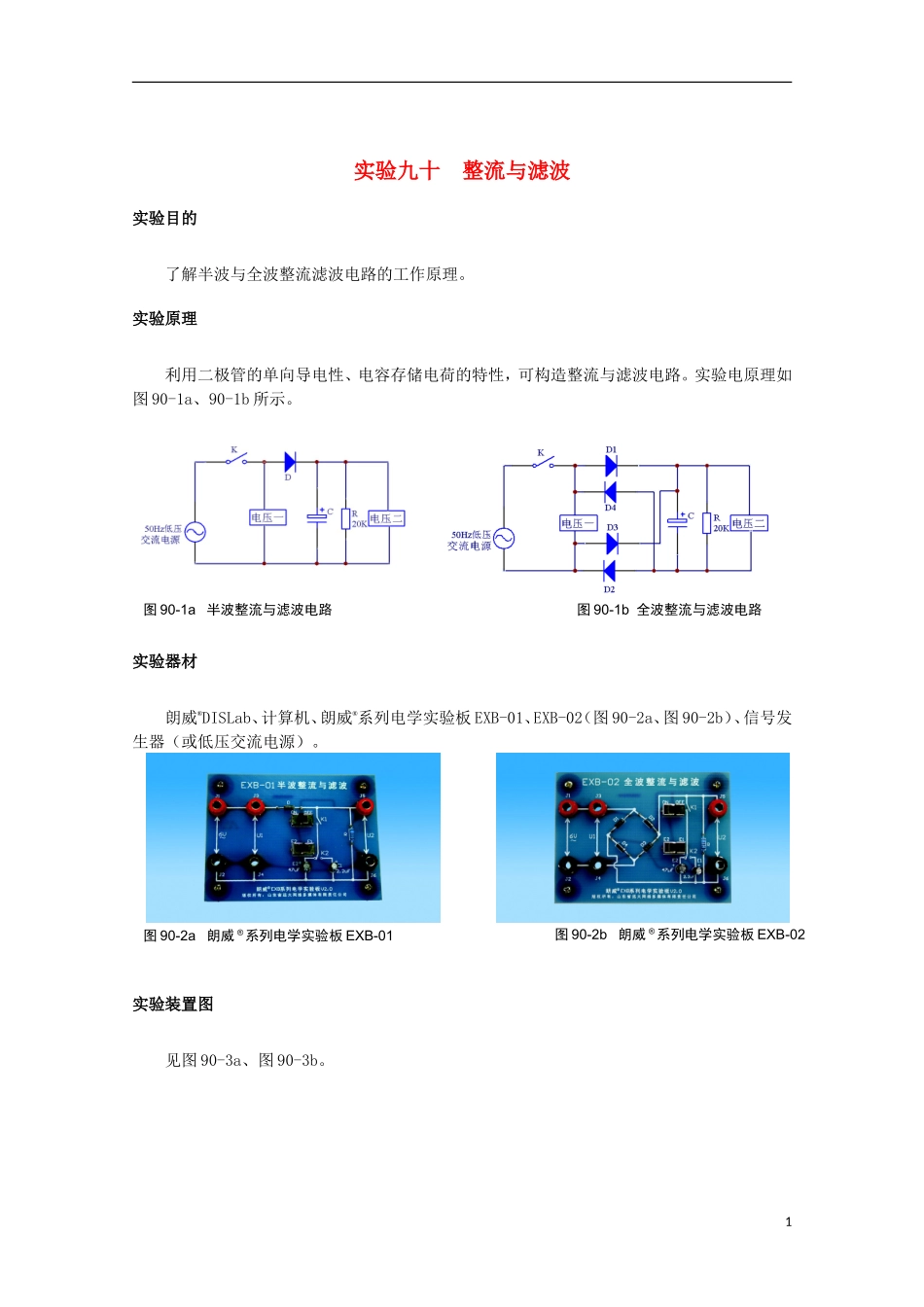

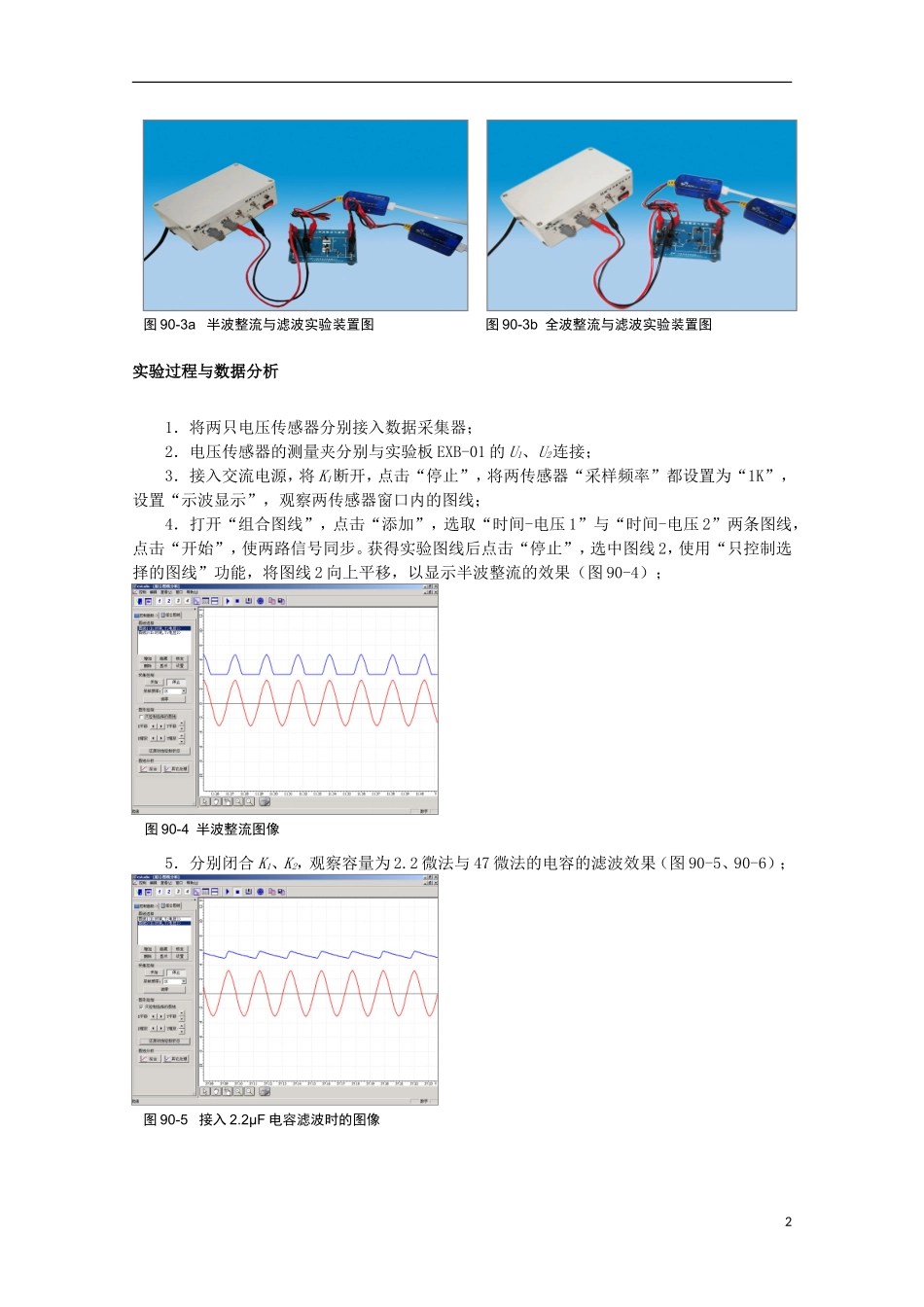

实验九十 整流与滤波实验目的了解半波与全波整流滤波电路的工作原理。实验原理利用二极管的单向导电性、电容存储电荷的特性，可构造整流与滤波电路。实验电原理如图 90-1a、90-1b 所示。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-01、EXB-02（图 90-2a、图 90-2b）、信号发生器（或低压交流电源）。实验装置图见图 90-3a、图 90-3b。图 90-1a 半波整流与滤波电路 图 90-1b 全波整流与滤波电路图 90-2a 朗威 ®系列电学实验板 EXB-01图 90-2b 朗威 ®系列电学实验板 EXB-021实验过程与数据分析1．将两只电压传感器分别接入数据采集器；2．电压传感器的测量夹分别与实验板 EXB-01 的 U1、U2连接；3．接入交流电源，将 K1断开，点击“停止”，将两传感器“采样频率”都设置为“1K”，设置“示波显示”，观察两传感器窗口内的图线；4．打开“组合图线”，点击“添加”，选取“时间-电压 1”与“时间-电压 2”两条图线，点击“开始”，使两路信号同步。获得实验图线后点击“停止”，选中图线 2，使用“只控制选择的图线”功能，将图线 2 向上平移，以显示半波整流的效果（图 90-4）；5．分别闭合 K1、K2，观察容量为 2.2 微法与 47 微法的电容的滤波效果（图 90-5、90-6）；图 90-3a 半波整流与滤波实验装置图图 90-3b 全波整流与滤波实验装置图图 90-4 半波整流图像图 90-5 接入 2.2μF 电容滤波时的图像26．将两只电压传感器的测量夹分别与实验板 EXB-02 的 U1、U2连接，重复实验步骤 4、5，得到全波整流实验结果（图 90-7）。图 90-6 接入 47μF 电容滤波时的图像 图 90-7 全波整流图像3
