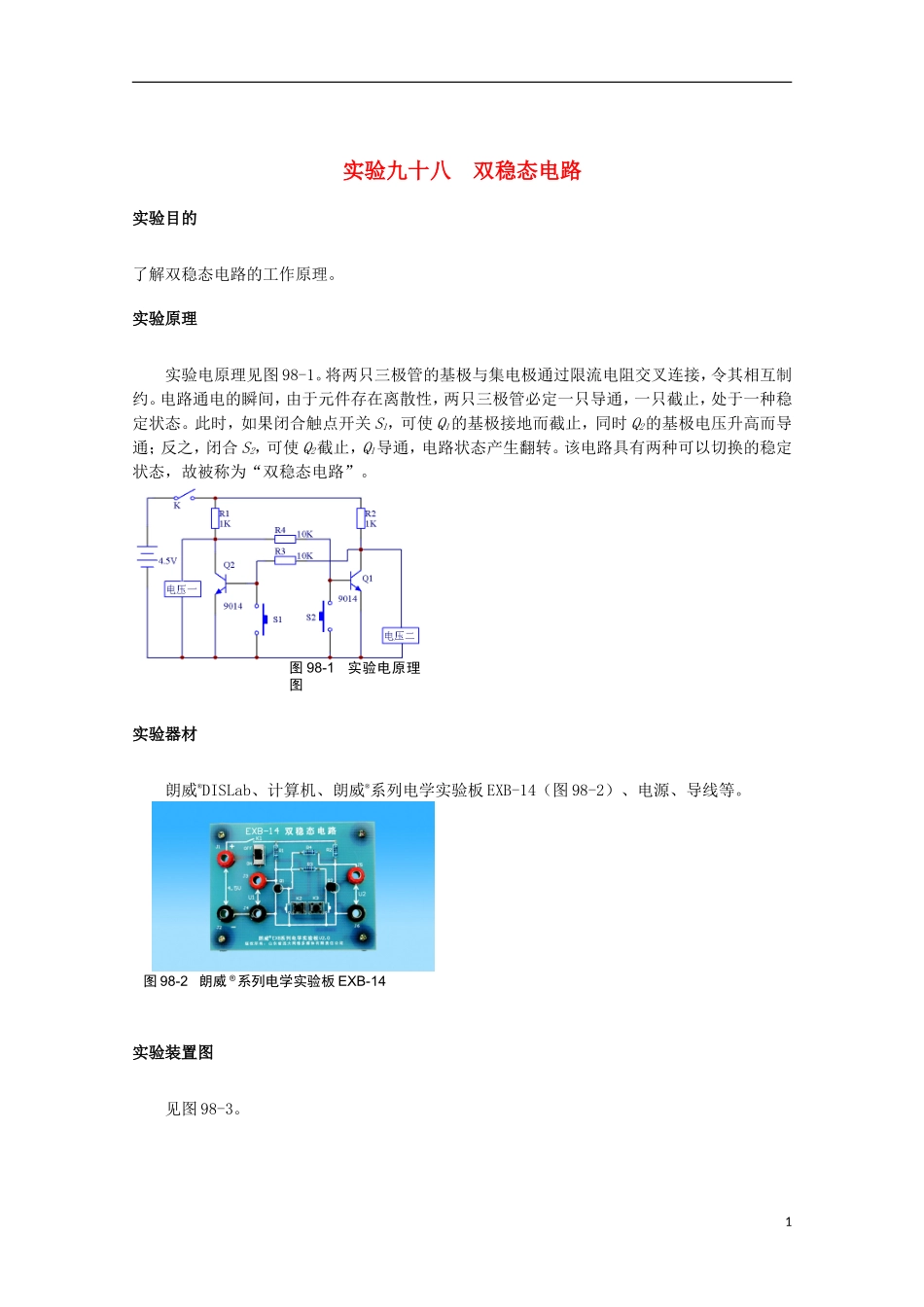

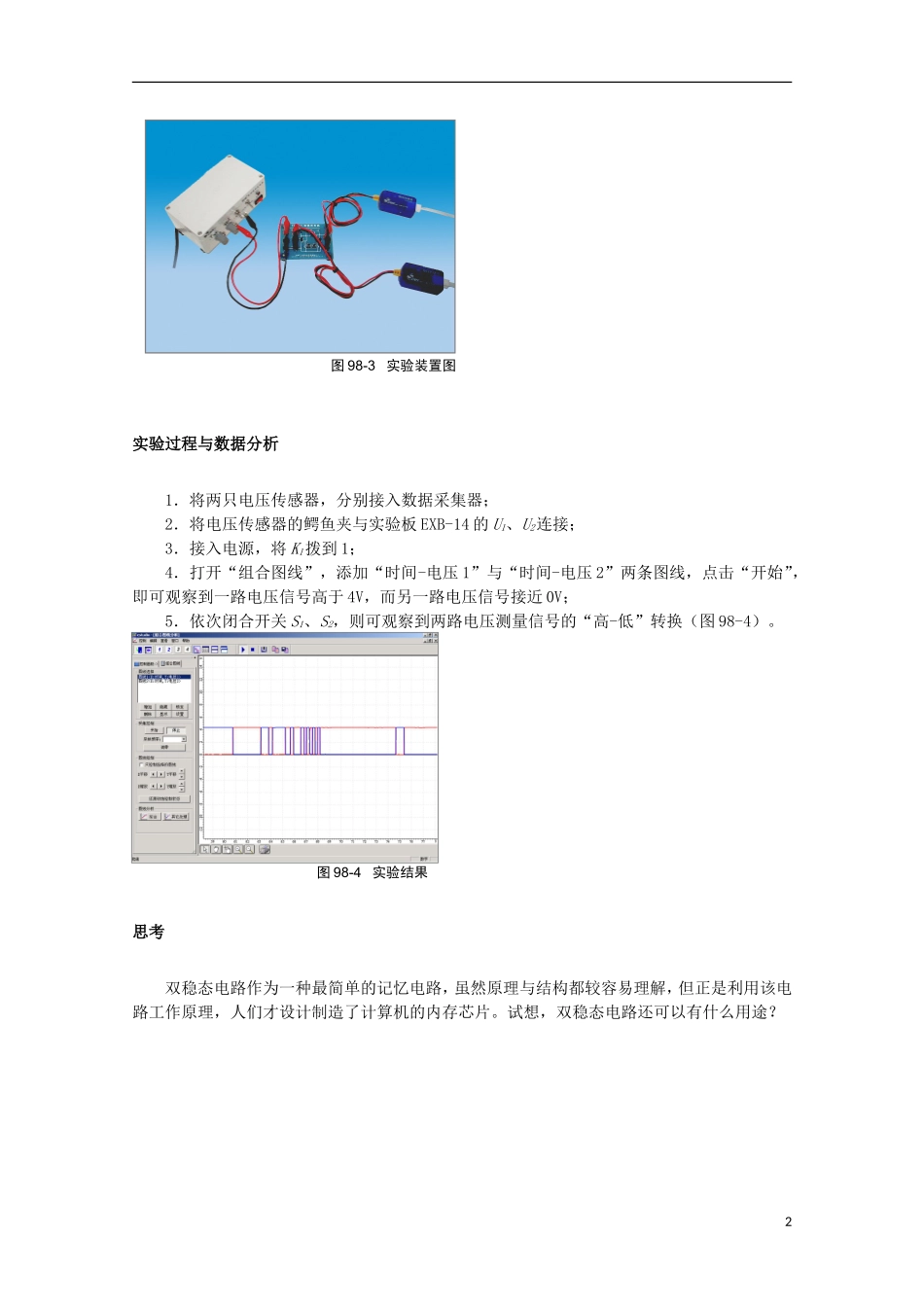

实验九十八 双稳态电路实验目的了解双稳态电路的工作原理。实验原理实验电原理见图 98-1。将两只三极管的基极与集电极通过限流电阻交叉连接，令其相互制约。电路通电的瞬间，由于元件存在离散性，两只三极管必定一只导通，一只截止，处于一种稳定状态。此时，如果闭合触点开关 S1，可使 Q1的基极接地而截止，同时 Q2的基极电压升高而导通；反之，闭合 S2，可使 Q2截止，Q1导通，电路状态产生翻转。该电路具有两种可以切换的稳定状态，故被称为“双稳态电路”。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-14（图 98-2）、电源、导线等。实验装置图见图 98-3。图 98-1 实验电原理图图 98-2 朗威 ®系列电学实验板 EXB-141实验过程与数据分析1．将两只电压传感器，分别接入数据采集器；2．将电压传感器的鳄鱼夹与实验板 EXB-14 的 U1、U2连接；3．接入电源，将 K1拨到 1；4．打开“组合图线”，添加“时间-电压 1”与“时间-电压 2”两条图线，点击“开始”，即可观察到一路电压信号高于 4V，而另一路电压信号接近 0V；5．依次闭合开关 S1、S2，则可观察到两路电压测量信号的“高-低”转换（图 98-4）。思考双稳态电路作为一种最简单的记忆电路，虽然原理与结构都较容易理解，但正是利用该电路工作原理，人们才设计制造了计算机的内存芯片。试想，双稳态电路还可以有什么用途？图 98-3 实验装置图图 98-4 实验结果2
