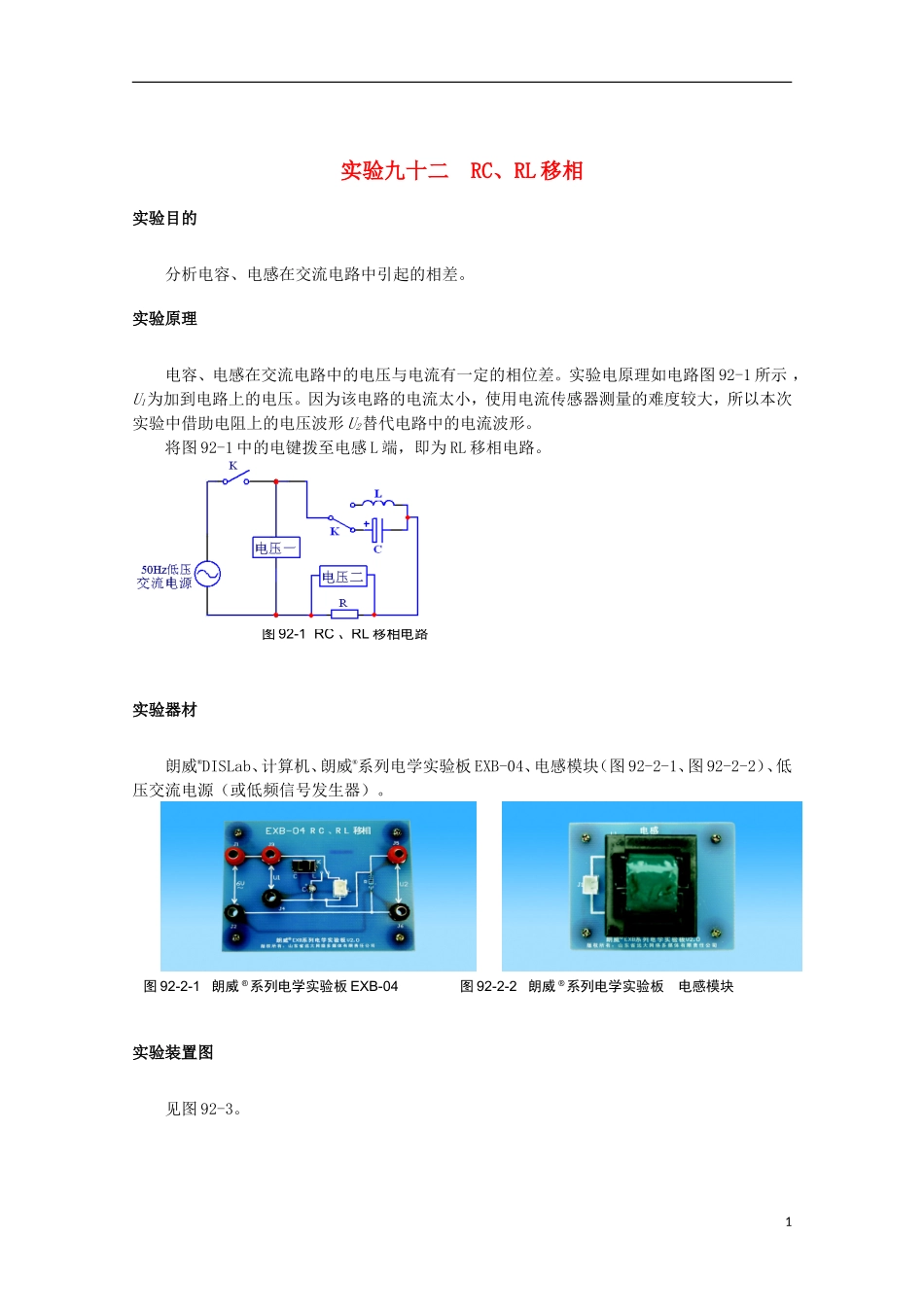

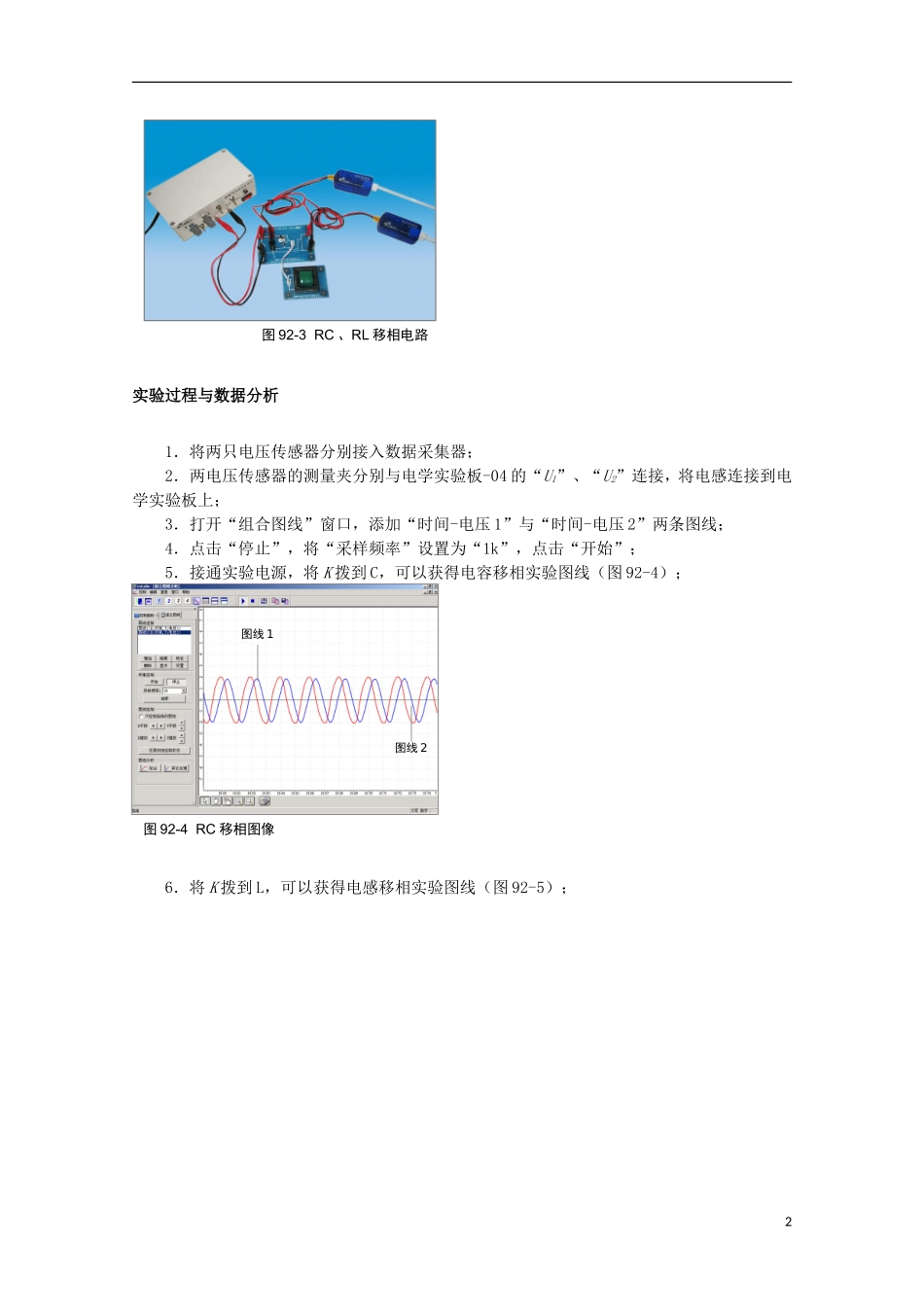

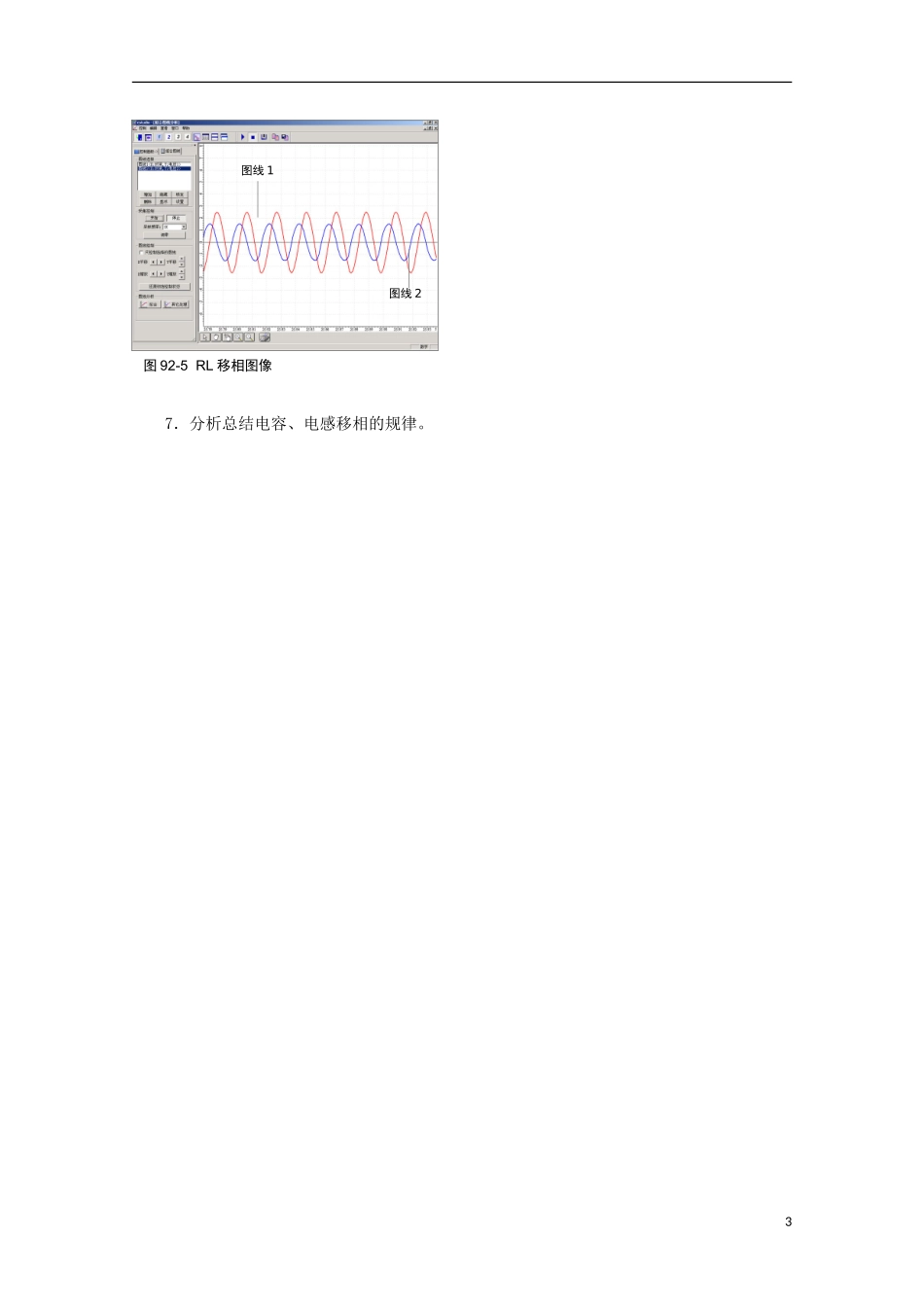

实验九十二 RC、RL 移相实验目的分析电容、电感在交流电路中引起的相差。实验原理电容、电感在交流电路中的电压与电流有一定的相位差。实验电原理如电路图 92-1 所示 ，U1为加到电路上的电压。因为该电路的电流太小，使用电流传感器测量的难度较大，所以本次实验中借助电阻上的电压波形 U2替代电路中的电流波形。将图 92-1 中的电键拨至电感 L 端，即为 RL 移相电路。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-04、电感模块（图 92-2-1、图 92-2-2）、低压交流电源（或低频信号发生器）。实验装置图见图 92-3。图 92-1 RC 、RL 移相电路图 92-2-1 朗威 ®系列电学实验板 EXB-04 图 92-2-2 朗威 ®系列电学实验板 电感模块1实验过程与数据分析1．将两只电压传感器分别接入数据采集器；2．两电压传感器的测量夹分别与电学实验板-04 的“U1”、“U2”连接，将电感连接到电学实验板上；3．打开“组合图线”窗口，添加“时间-电压 1”与“时间-电压 2”两条图线；4．点击“停止”，将“采样频率”设置为“1k”，点击“开始”；5．接通实验电源，将 K 拨到 C，可以获得电容移相实验图线（图 92-4）；6．将 K 拨到 L，可以获得电感移相实验图线（图 92-5）； 图 92-3 RC 、RL 移相电路图线 1图线 2图 92-4 RC 移相图像27．分析总结电容、电感移相的规律。图线 2图线 1图 92-5 RL 移相图像3
