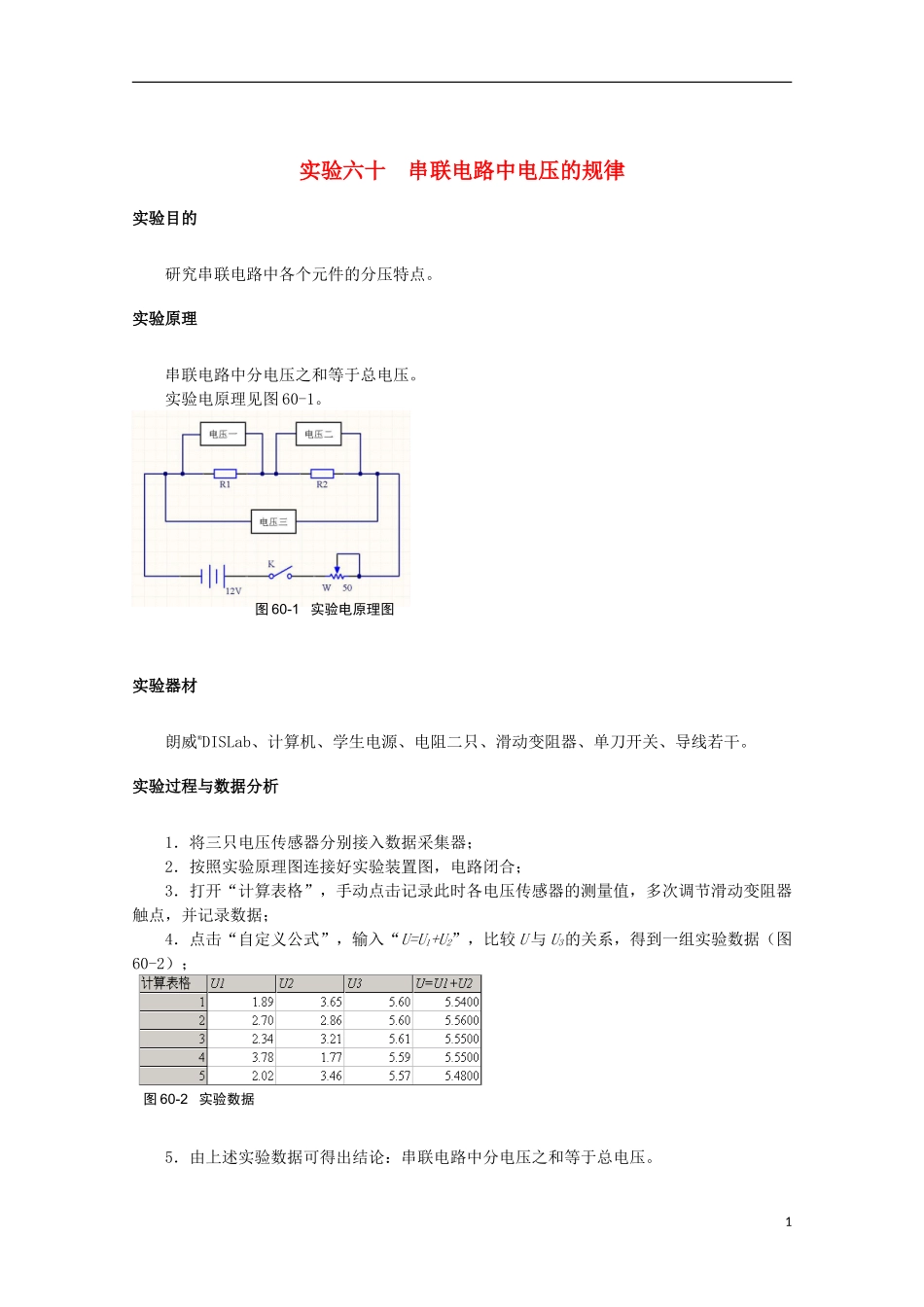

实验六十串联电路中电压的规律实验目的研究串联电路中各个元件的分压特点。实验原理串联电路中分电压之和等于总电压。实验电原理见图 60-1。实验器材朗威®DISLab、计算机、学生电源、电阻二只、滑动变阻器、单刀开关、导线若干。实验过程与数据分析1．将三只电压传感器分别接入数据采集器；2．按照实验原理图连接好实验装置图，电路闭合；3．打开“计算表格”，手动点击记录此时各电压传感器的测量值，多次调节滑动变阻器触点，并记录数据；4．点击“自定义公式”，输入“U=U1+U2”，比较 U 与 U3的关系，得到一组实验数据（图60-2）；5．由上述实验数据可得出结论：串联电路中分电压之和等于总电压。图 60-1 实验电原理图图 60-2 实验数据1
