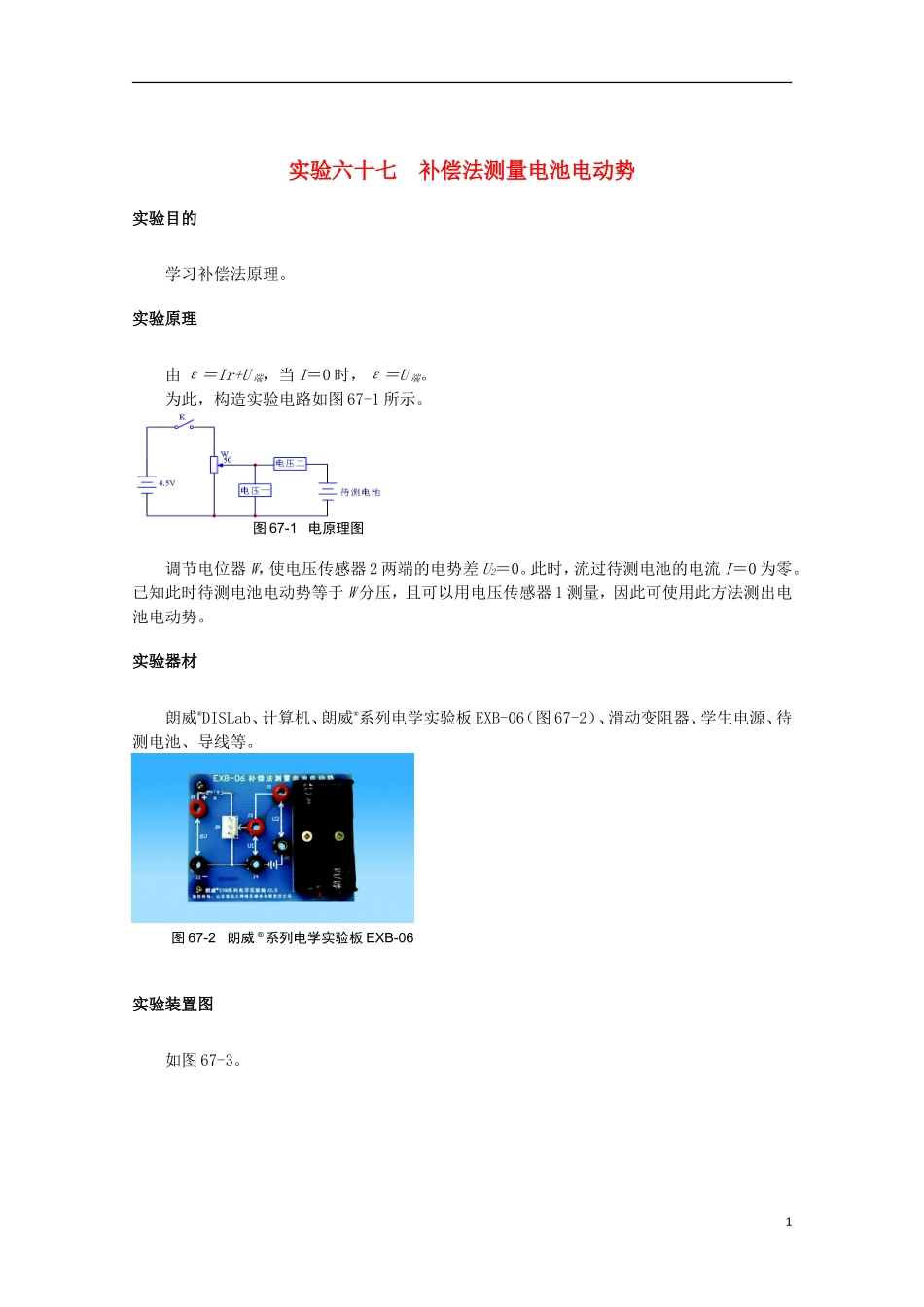

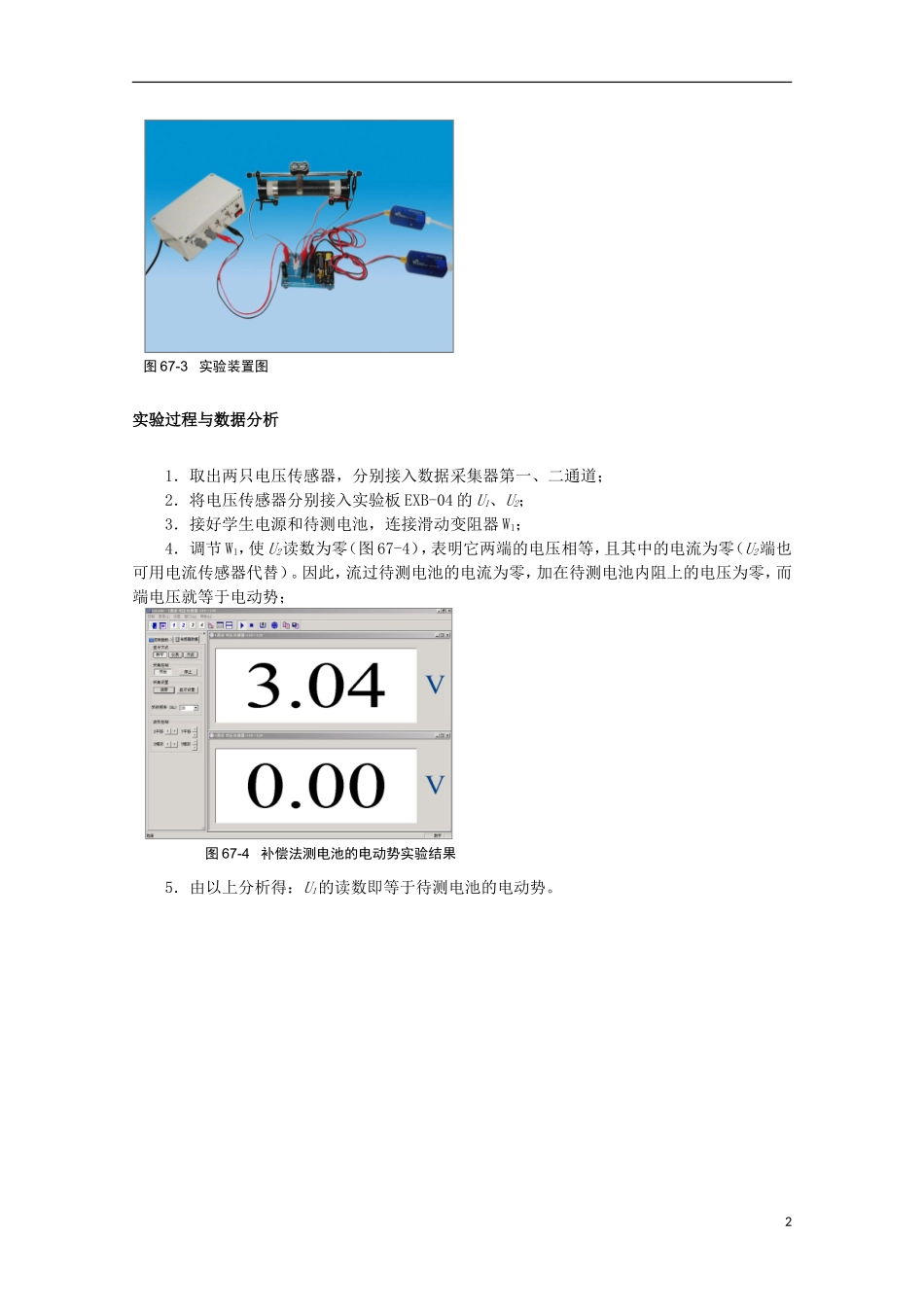

实验六十七 补偿法测量电池电动势实验目的学习补偿法原理。实验原理由 ε＝Ir+U 端，当 I＝0 时，ε＝U 端。为此，构造实验电路如图 67-1 所示。调节电位器 W，使电压传感器 2 两端的电势差 U2＝0。此时，流过待测电池的电流 I＝0 为零。已知此时待测电池电动势等于 W 分压，且可以用电压传感器 1 测量，因此可使用此方法测出电池电动势。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-06（图 67-2）、滑动变阻器、学生电源、待测电池、导线等。实验装置图如图 67-3。图 67-1 电原理图图 67-2 朗威 ®系列电学实验板 EXB-061实验过程与数据分析1．取出两只电压传感器，分别接入数据采集器第一、二通道；2．将电压传感器分别接入实验板 EXB-04 的 U1、U2；3．接好学生电源和待测电池，连接滑动变阻器 W1；4．调节 W1，使 U2读数为零（图 67-4），表明它两端的电压相等，且其中的电流为零（U2端也可用电流传感器代替）。因此，流过待测电池的电流为零，加在待测电池内阻上的电压为零，而端电压就等于电动势；5．由以上分析得：U1的读数即等于待测电池的电动势。图 67-3 实验装置图图 67-4 补偿法测电池的电动势实验结果2
