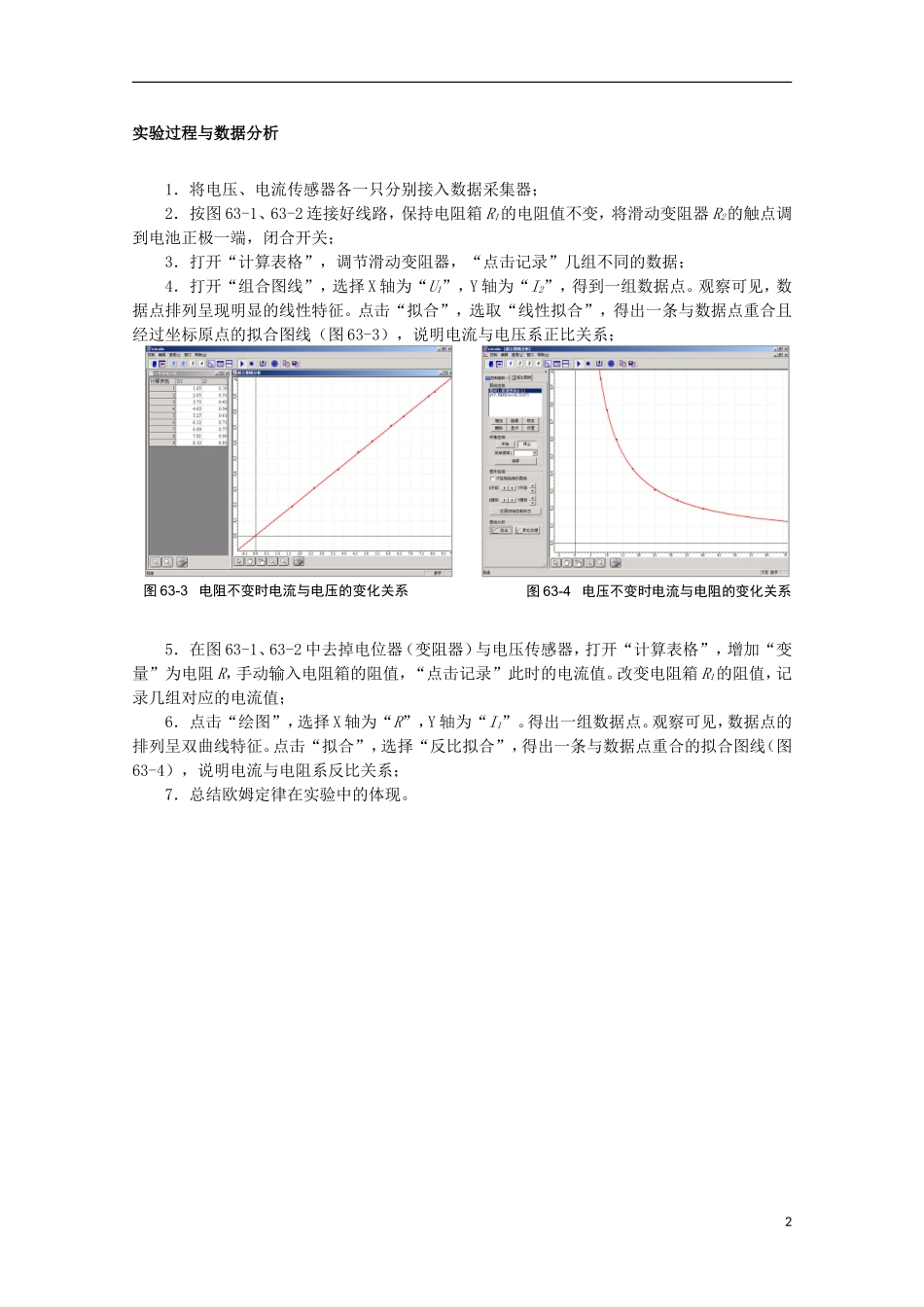

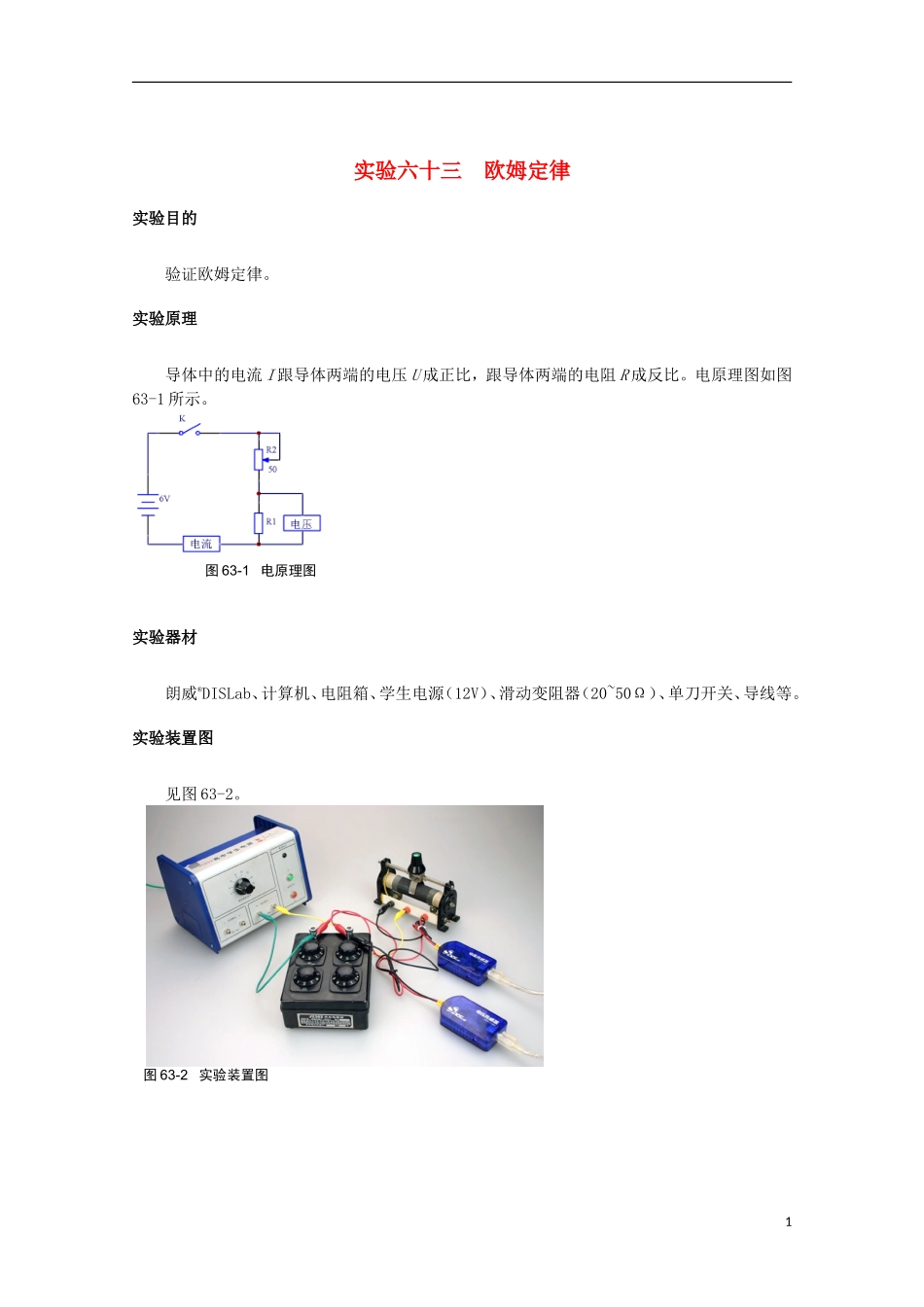

实验六十三 欧姆定律实验目的验证欧姆定律。实验原理导体中的电流 I 跟导体两端的电压 U 成正比，跟导体两端的电阻 R 成反比。电原理图如图63-1 所示。实验器材朗威®DISLab、计算机、电阻箱、学生电源（12V）、滑动变阻器（20~50Ω）、单刀开关、导线等。实验装置图见图 63-2。图 63-1 电原理图图 63-2 实验装置图1实验过程与数据分析1．将电压、电流传感器各一只分别接入数据采集器；2．按图 63-1、63-2 连接好线路，保持电阻箱 R1的电阻值不变，将滑动变阻器 R2的触点调到电池正极一端，闭合开关；3．打开“计算表格”，调节滑动变阻器，“点击记录”几组不同的数据；4．打开“组合图线”，选择 X 轴为“U1”，Y 轴为“I2”，得到一组数据点。观察可见，数据点排列呈现明显的线性特征。点击“拟合”，选取“线性拟合”，得出一条与数据点重合且经过坐标原点的拟合图线（图 63-3），说明电流与电压系正比关系；5．在图 63-1、63-2 中去掉电位器（变阻器）与电压传感器，打开“计算表格”，增加“变量”为电阻 R，手动输入电阻箱的阻值，“点击记录”此时的电流值。改变电阻箱 R1的阻值，记录几组对应的电流值；6．点击“绘图”，选择 X 轴为“R”，Y 轴为“I1”。得出一组数据点。观察可见，数据点的排列呈双曲线特征。点击“拟合”，选择“反比拟合”，得出一条与数据点重合的拟合图线（图63-4），说明电流与电阻系反比关系；7．总结欧姆定律在实验中的体现。图 63-3 电阻不变时电流与电压的变化关系图 63-4 电压不变时电流与电阻的变化关系2
