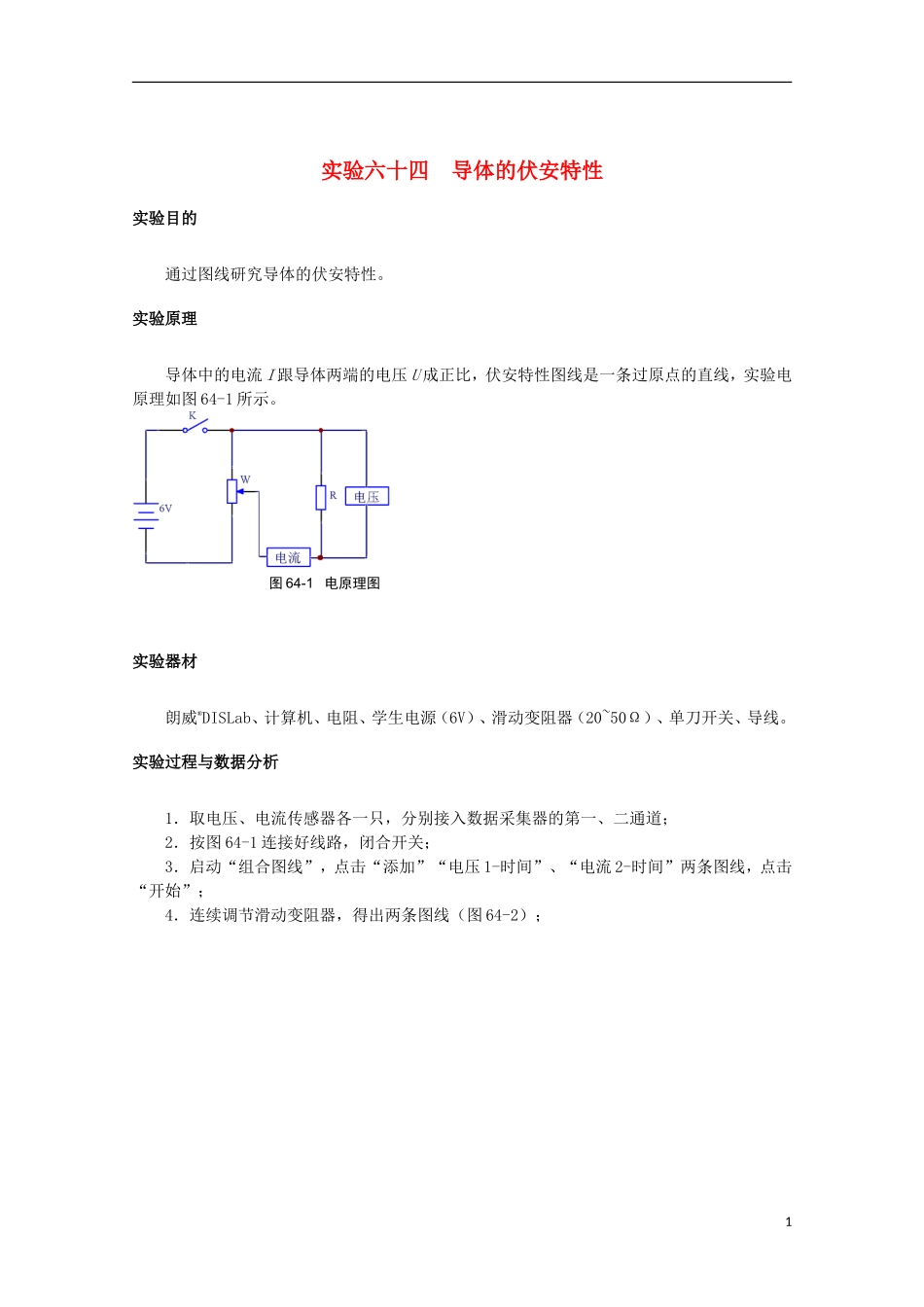

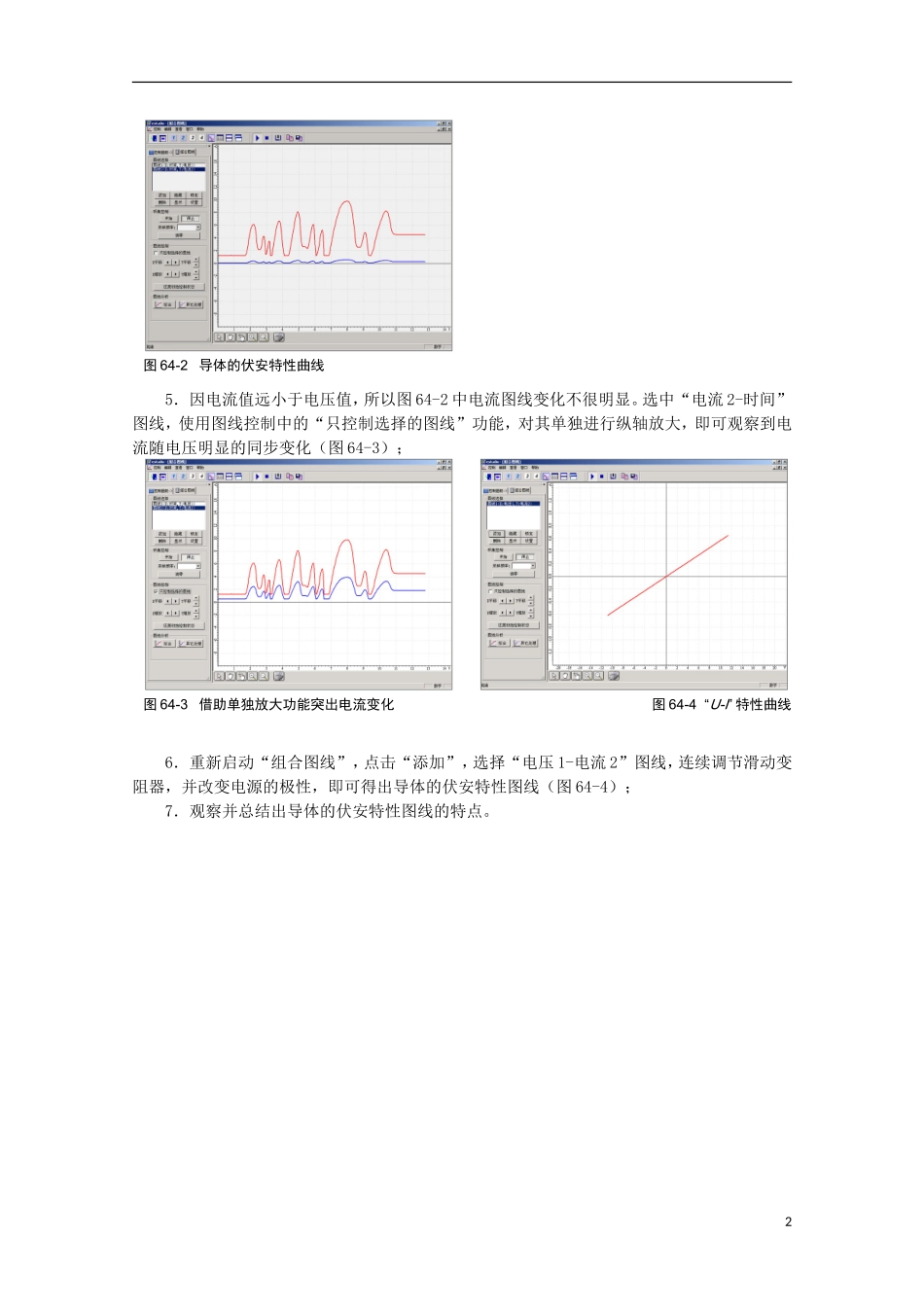

实验六十四 导体的伏安特性实验目的通过图线研究导体的伏安特性。实验原理导体中的电流 I 跟导体两端的电压 U 成正比，伏安特性图线是一条过原点的直线，实验电原理如图 64-1 所示。实验器材朗威®DISLab、计算机、电阻、学生电源（6V）、滑动变阻器（20~50Ω）、单刀开关、导线。实验过程与数据分析1．取电压、电流传感器各一只，分别接入数据采集器的第一、二通道；2．按图 64-1 连接好线路，闭合开关；3．启动“组合图线”，点击“添加”“电压 1-时间”、“电流 2-时间”两条图线，点击“开始”；4．连续调节滑动变阻器，得出两条图线（图 64-2）；图 64-1 电原理图15．因电流值远小于电压值，所以图 64-2 中电流图线变化不很明显。选中“电流 2-时间” 图线，使用图线控制中的“只控制选择的图线”功能，对其单独进行纵轴放大，即可观察到电流随电压明显的同步变化（图 64-3）；6．重新启动“组合图线”，点击“添加”，选择“电压 1-电流 2”图线，连续调节滑动变阻器，并改变电源的极性，即可得出导体的伏安特性图线（图 64-4）；7．观察并总结出导体的伏安特性图线的特点。图 64-2 导体的伏安特性曲线图 64-3 借助单独放大功能突出电流变化图 64-4 “U-I” 特性曲线2
