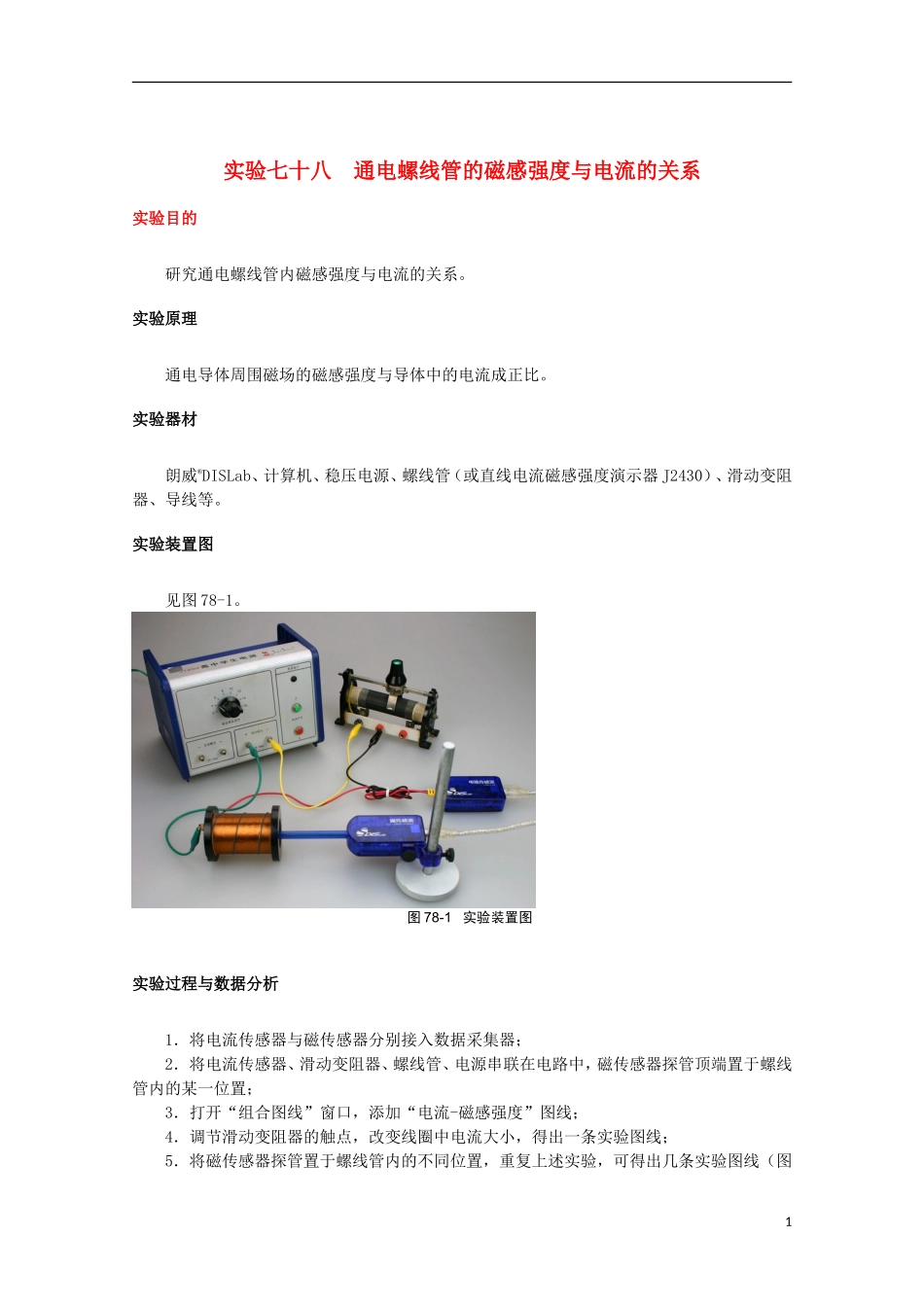

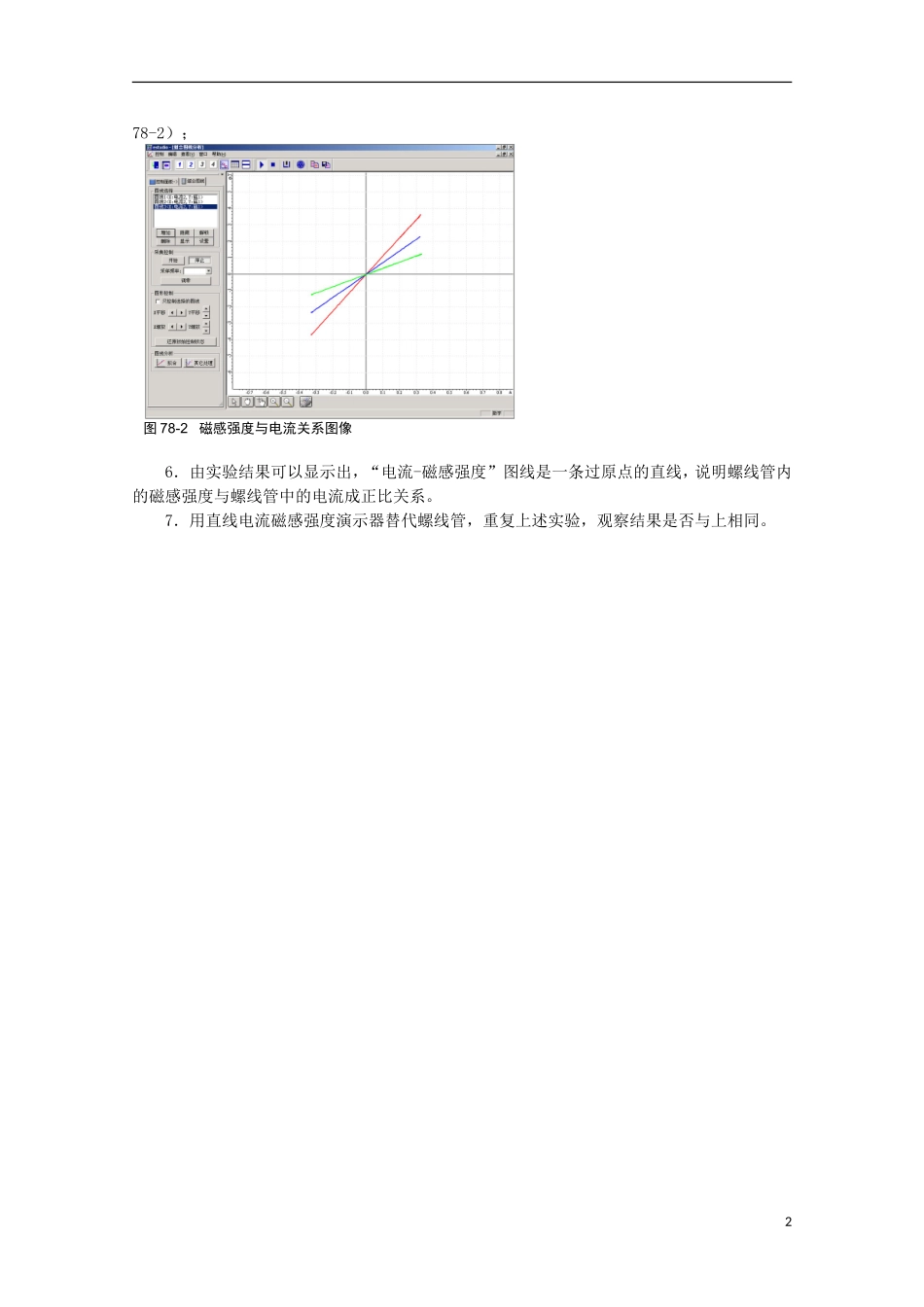

实验七十八 通电螺线管的磁感强度与电流的关系实验目的研究通电螺线管内磁感强度与电流的关系。实验原理通电导体周围磁场的磁感强度与导体中的电流成正比。实验器材朗威®DISLab、计算机、稳压电源、螺线管（或直线电流磁感强度演示器 J2430）、滑动变阻器、导线等。实验装置图见图 78-1。实验过程与数据分析1．将电流传感器与磁传感器分别接入数据采集器；2．将电流传感器、滑动变阻器、螺线管、电源串联在电路中，磁传感器探管顶端置于螺线管内的某一位置；3．打开“组合图线”窗口，添加“电流-磁感强度”图线；4．调节滑动变阻器的触点，改变线圈中电流大小，得出一条实验图线；5．将磁传感器探管置于螺线管内的不同位置，重复上述实验，可得出几条实验图线（图图 78-1 实验装置图178-2）；6．由实验结果可以显示出，“电流-磁感强度”图线是一条过原点的直线，说明螺线管内的磁感强度与螺线管中的电流成正比关系。7．用直线电流磁感强度演示器替代螺线管，重复上述实验，观察结果是否与上相同。图 78-2 磁感强度与电流关系图像2
