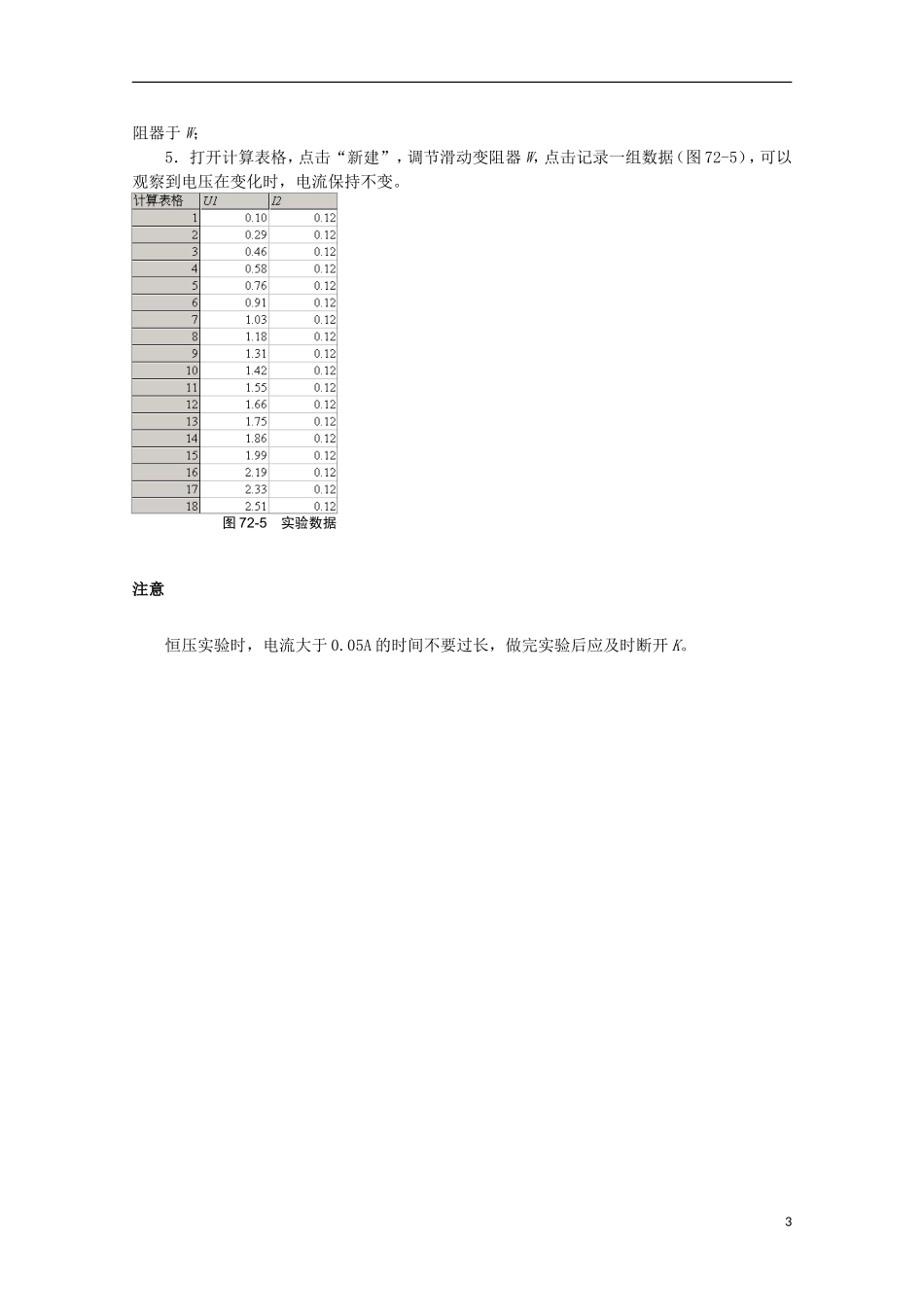

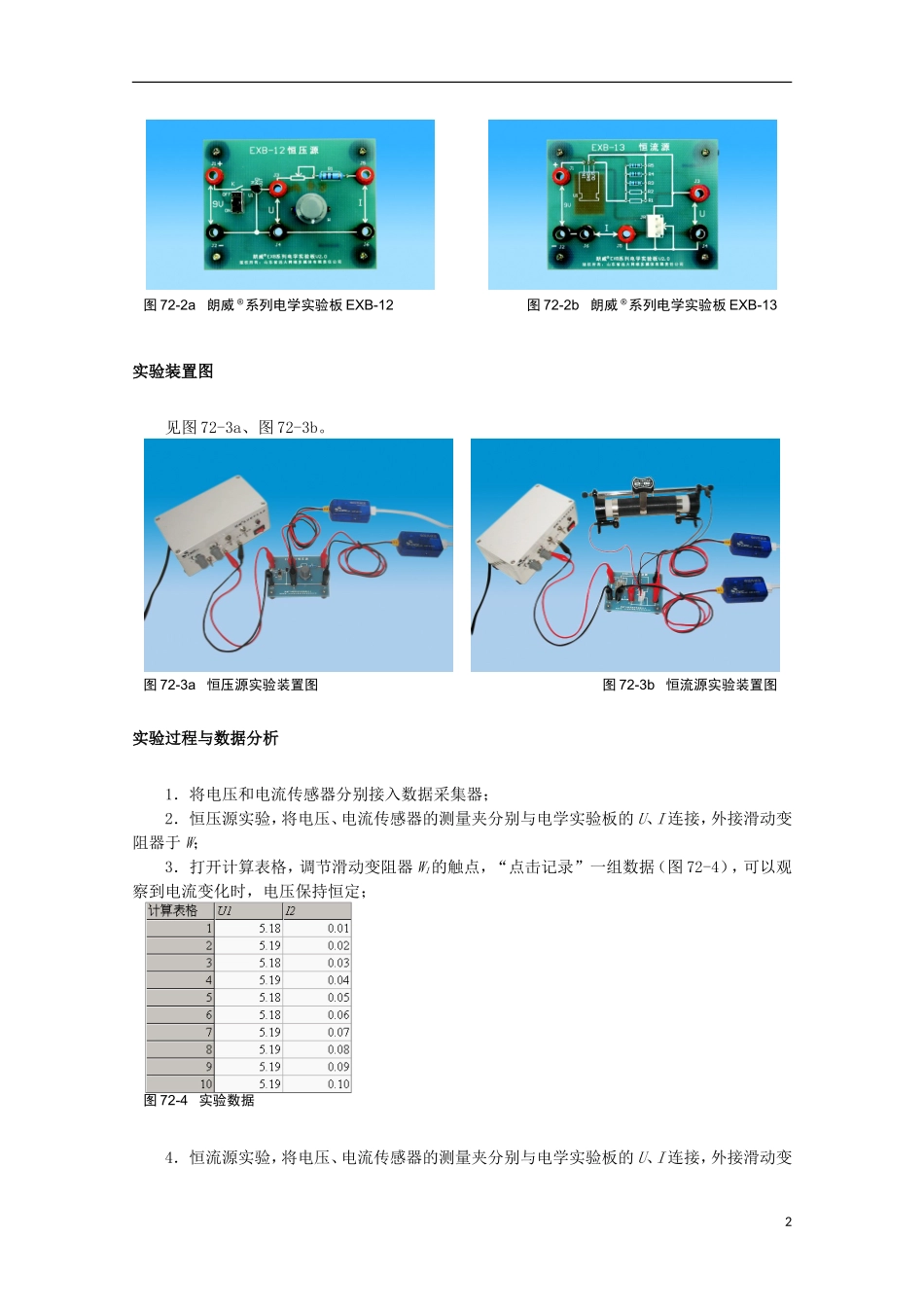

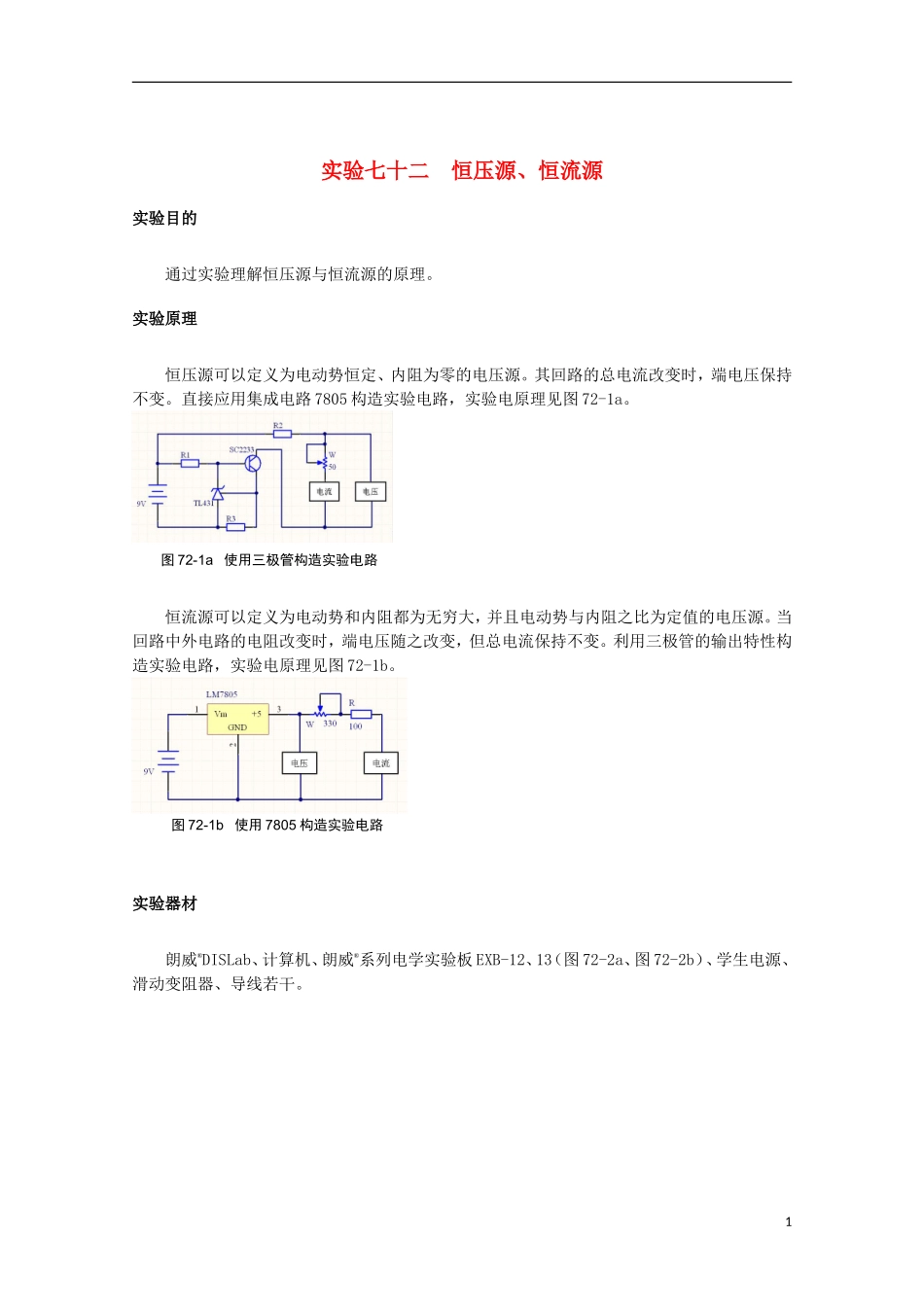

实验七十二 恒压源、恒流源实验目的通过实验理解恒压源与恒流源的原理。实验原理恒压源可以定义为电动势恒定、内阻为零的电压源。其回路的总电流改变时，端电压保持不变。直接应用集成电路 7805 构造实验电路，实验电原理见图 72-1a。恒流源可以定义为电动势和内阻都为无穷大，并且电动势与内阻之比为定值的电压源。当回路中外电路的电阻改变时，端电压随之改变，但总电流保持不变。利用三极管的输出特性构造实验电路，实验电原理见图 72-1b。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-12、13（图 72-2a、图 72-2b）、学生电源、滑动变阻器、导线若干。图 72-1a 使用三极管构造实验电路图 72-1b 使用 7805 构造实验电路1实验装置图见图 72-3a、图 72-3b。实验过程与数据分析1．将电压和电流传感器分别接入数据采集器；2．恒压源实验，将电压、电流传感器的测量夹分别与电学实验板的 U、I 连接，外接滑动变阻器于 W；3．打开计算表格，调节滑动变阻器 W1的触点，“点击记录”一组数据（图 72-4），可以观察到电流变化时，电压保持恒定；4．恒流源实验，将电压、电流传感器的测量夹分别与电学实验板的 U、I 连接，外接滑动变图 72-2b 朗威 ®系列电学实验板 EXB-13图 72-2a 朗威 ®系列电学实验板 EXB-12图 72-3a 恒压源实验装置图图 72-3b 恒流源实验装置图图 72-4 实验数据2阻器于 W；5．打开计算表格，点击“新建”，调节滑动变阻器 W，点击记录一组数据（图 72-5），可以观察到电压在变化时，电流保持不变。注意恒压实验时，电流大于 0.05A 的时间不要过长，做完实验后应及时断开 K。图 72-5 实验数据3
