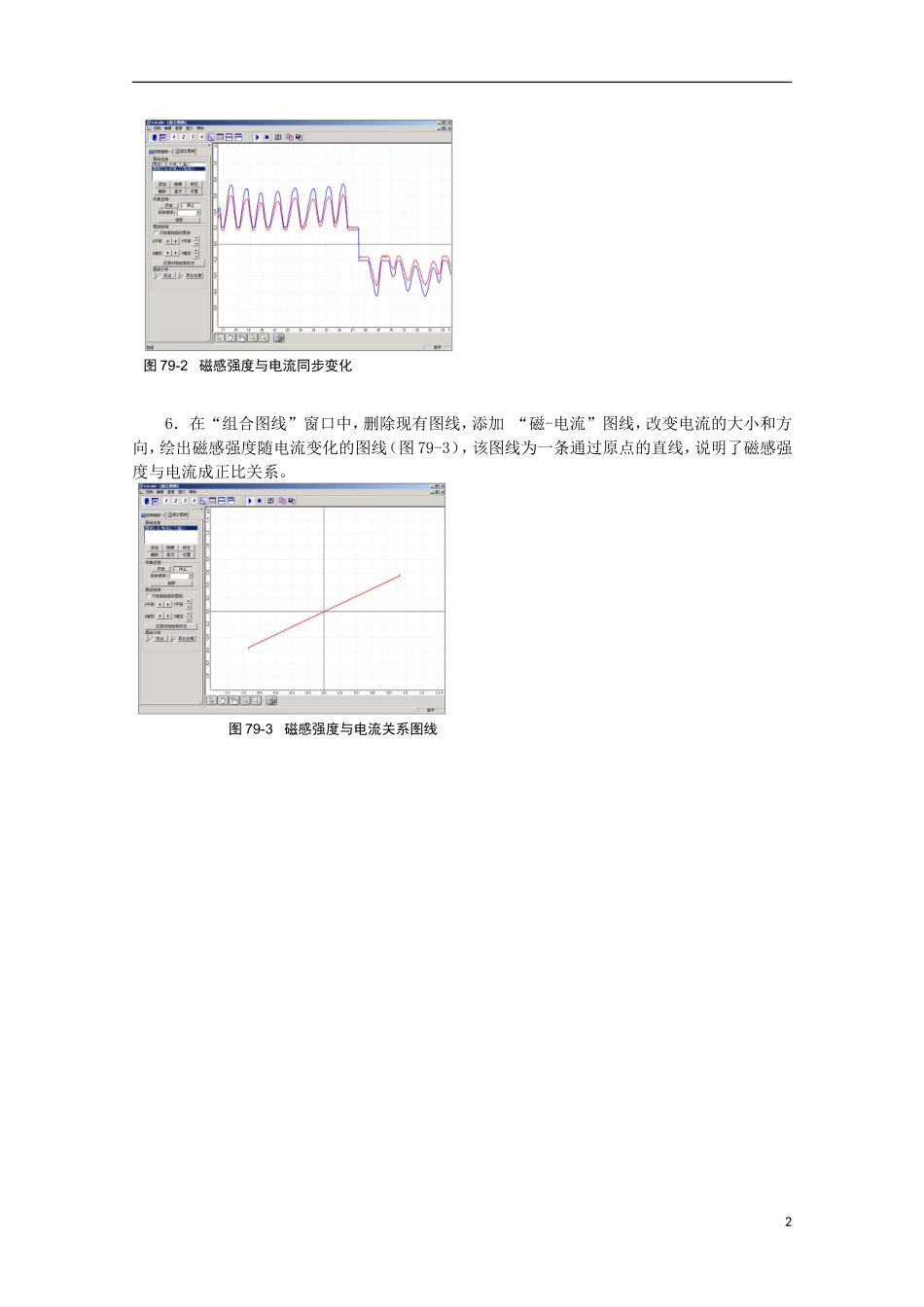

实验七十九 直线电流的磁场实验目的研究直线电流的磁场与电流的关系。实验原理直线电流周围有磁场，某一点磁场的大小与电流成正比。实验器材朗威®DISLab、计算机、DISLab 直线电流磁场演示器（或直线电流磁感强度演示器 J2430）、滑动变阻器、学生电源、单刀开关、导线若干。实验装置图见图 79-1。实验过程与数据分析1．将磁传感器接入数据采集器并固定，使传感器的探管与直导线垂直；2．将 DISLab 直线电流磁场演示器的直导线、学生电源、滑动变阻器、电流传感器、开关串联组成闭合电路，对磁传感器调零；3．电路闭合，磁传感器的示数发生变化，说明直导线周围产生磁场；4．打开“组合图线”窗口，添加“磁感应强度-时间（B-t）”、“电流-时间”两条图线；5．点击“开始”，来回调节滑动变阻器的触点，并改变电路中的电流（或方向），绘出两条图线（图 79-2）。观察可见：导线周围的磁感强度与电流同步变化；图 79-1 实验装置图16．在“组合图线”窗口中，删除现有图线，添加 “磁-电流”图线，改变电流的大小和方向，绘出磁感强度随电流变化的图线（图 79-3），该图线为一条通过原点的直线，说明了磁感强度与电流成正比关系。图 79-2 磁感强度与电流同步变化图 79-3 磁感强度与电流关系图线2
