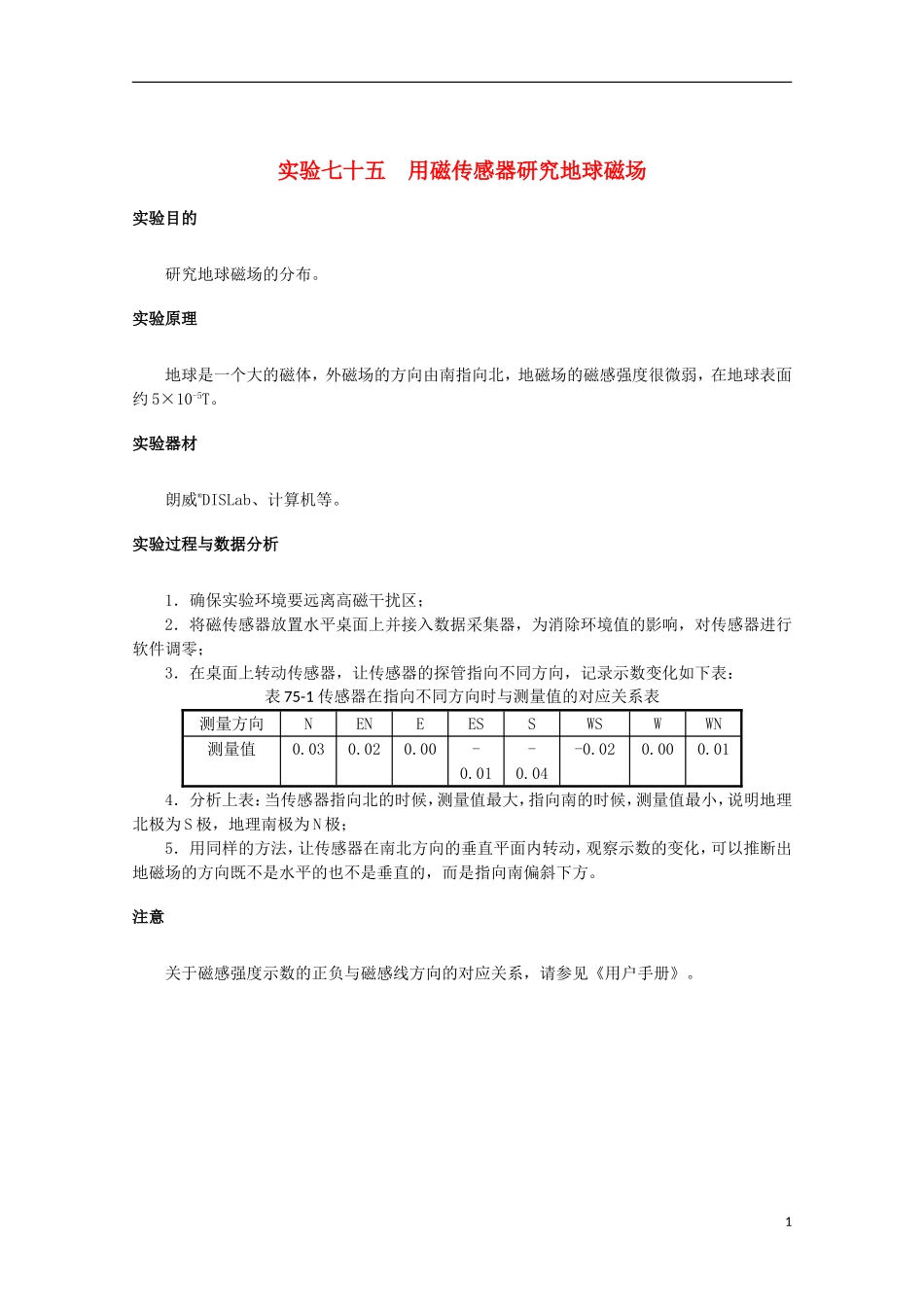

实验七十五 用磁传感器研究地球磁场实验目的研究地球磁场的分布。实验原理地球是一个大的磁体，外磁场的方向由南指向北，地磁场的磁感强度很微弱，在地球表面约 5×10-5T。实验器材朗威®DISLab、计算机等。实验过程与数据分析1．确保实验环境要远离高磁干扰区；2．将磁传感器放置水平桌面上并接入数据采集器，为消除环境值的影响，对传感器进行软件调零；3．在桌面上转动传感器，让传感器的探管指向不同方向，记录示数变化如下表：表 75-1 传感器在指向不同方向时与测量值的对应关系表测量方向NENEESSWSWWN测量值0.030.020.00-0.01-0.04-0.020.000.014．分析上表：当传感器指向北的时候，测量值最大，指向南的时候，测量值最小，说明地理北极为 S 极，地理南极为 N 极；5．用同样的方法，让传感器在南北方向的垂直平面内转动，观察示数的变化，可以推断出地磁场的方向既不是水平的也不是垂直的，而是指向南偏斜下方。注意关于磁感强度示数的正负与磁感线方向的对应关系，请参见《用户手册》。1
