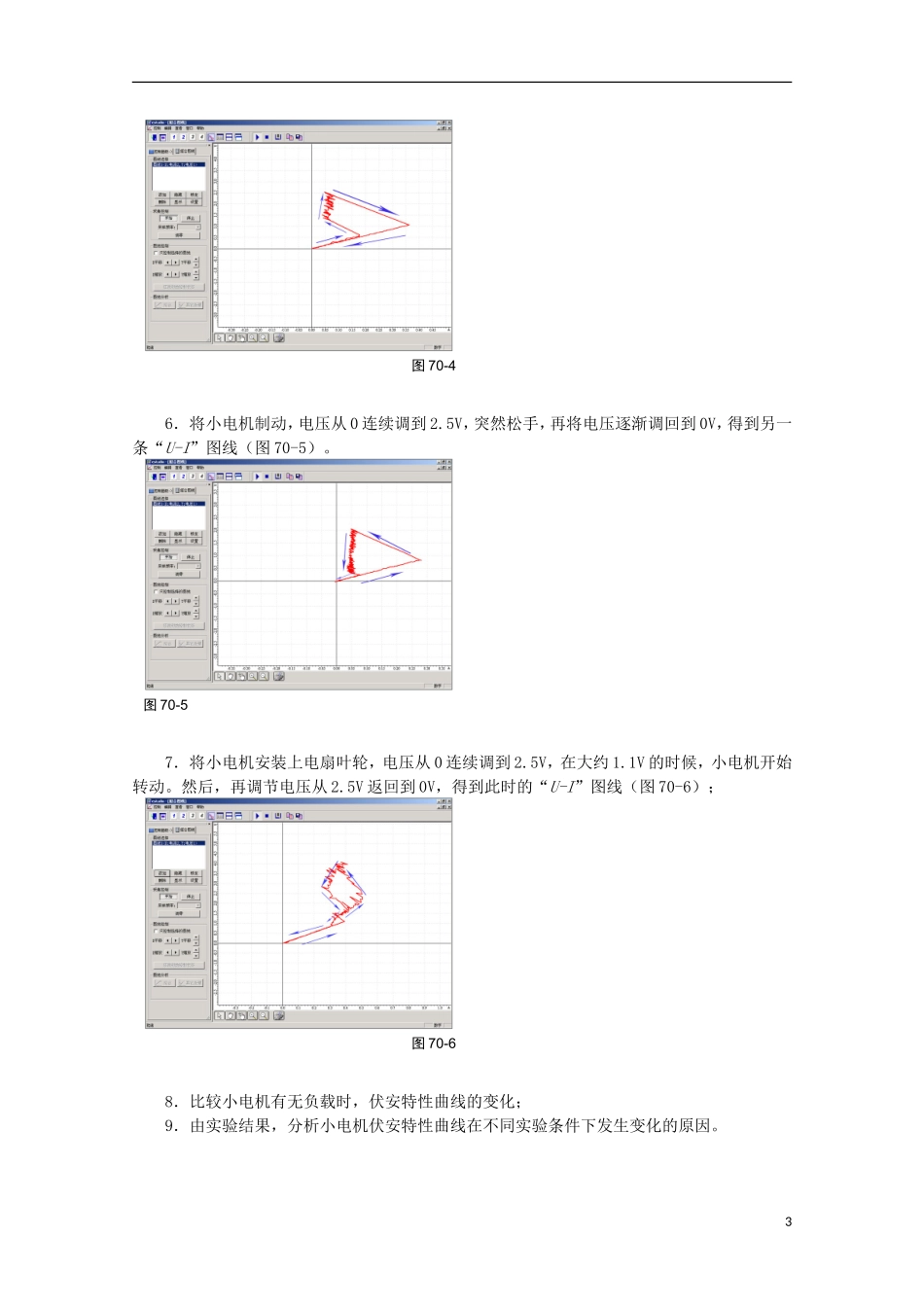

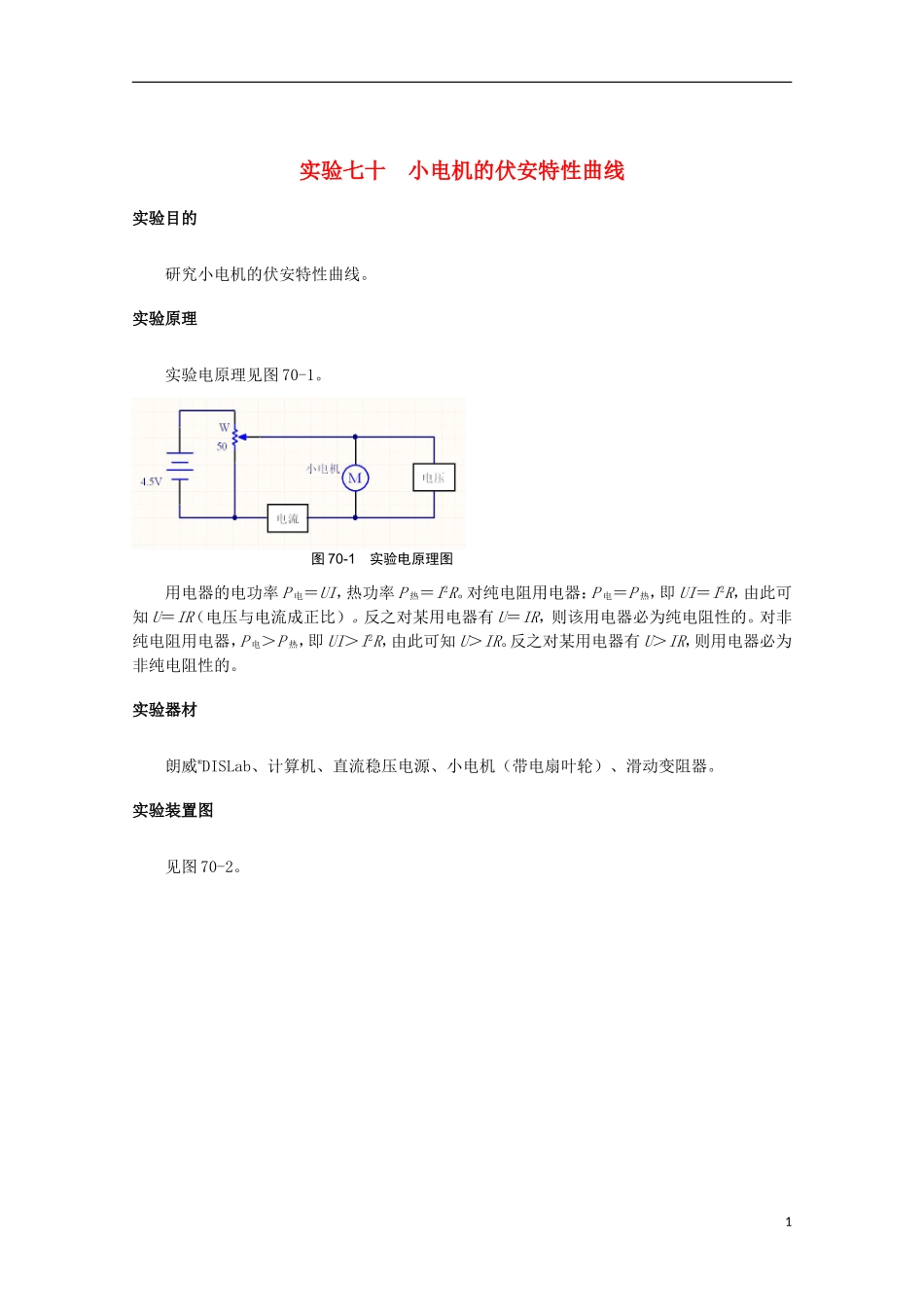

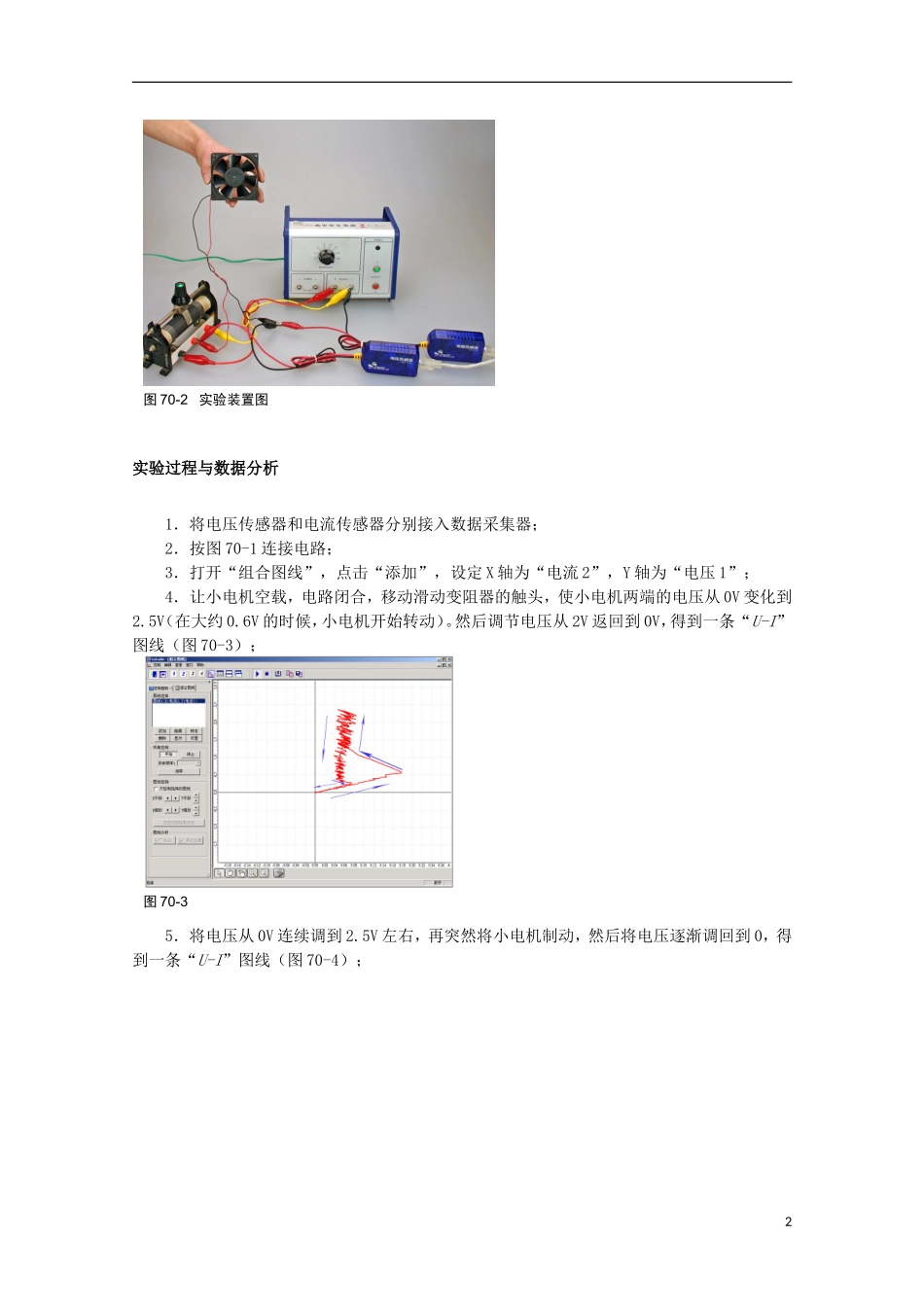

实验七十 小电机的伏安特性曲线实验目的研究小电机的伏安特性曲线。实验原理实验电原理见图 70-1。用电器的电功率 P 电＝UI，热功率 P 热＝I2R。对纯电阻用电器：P 电＝P 热，即 UI＝I2R，由此可知 U＝IR（电压与电流成正比）。反之对某用电器有 U＝IR，则该用电器必为纯电阻性的。对非纯电阻用电器，P 电＞P 热，即 UI＞I2R，由此可知 U＞IR。反之对某用电器有 U＞IR，则用电器必为非纯电阻性的。实验器材朗威®DISLab、计算机、直流稳压电源、小电机（带电扇叶轮）、滑动变阻器。实验装置图见图 70-2。图 70-1 实验电原理图1实验过程与数据分析1．将电压传感器和电流传感器分别接入数据采集器；2．按图 70-1 连接电路；3．打开“组合图线”，点击“添加”，设定 X 轴为“电流 2”，Y 轴为“电压 1”；4．让小电机空载，电路闭合，移动滑动变阻器的触头，使小电机两端的电压从 0V 变化到2.5V（在大约 0.6V 的时候，小电机开始转动）。然后调节电压从 2V 返回到 0V，得到一条“U-I”图线（图 70-3）；5．将电压从 0V 连续调到 2.5V 左右，再突然将小电机制动，然后将电压逐渐调回到 0，得到一条“U-I”图线（图 70-4）；图 70-2 实验装置图图 70-326．将小电机制动，电压从 0 连续调到 2.5V，突然松手，再将电压逐渐调回到 0V，得到另一条“U-I”图线（图 70-5）。7．将小电机安装上电扇叶轮，电压从 0 连续调到 2.5V，在大约 1.1V 的时候，小电机开始转动。然后，再调节电压从 2.5V 返回到 0V，得到此时的“U-I”图线（图 70-6）；8．比较小电机有无负载时，伏安特性曲线的变化；9．由实验结果，分析小电机伏安特性曲线在不同实验条件下发生变化的原因。图 70-4图 70-5图 70-63
