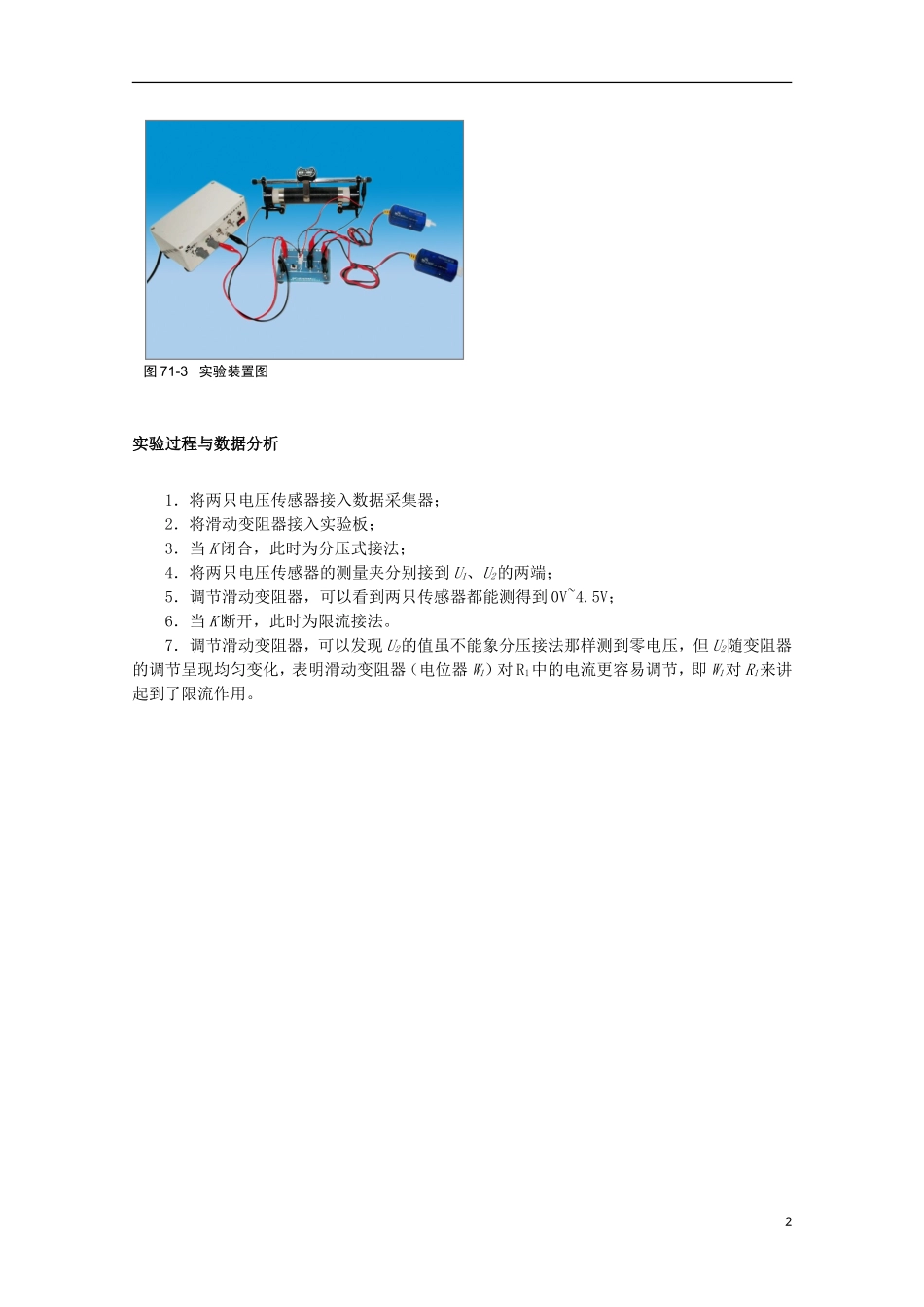

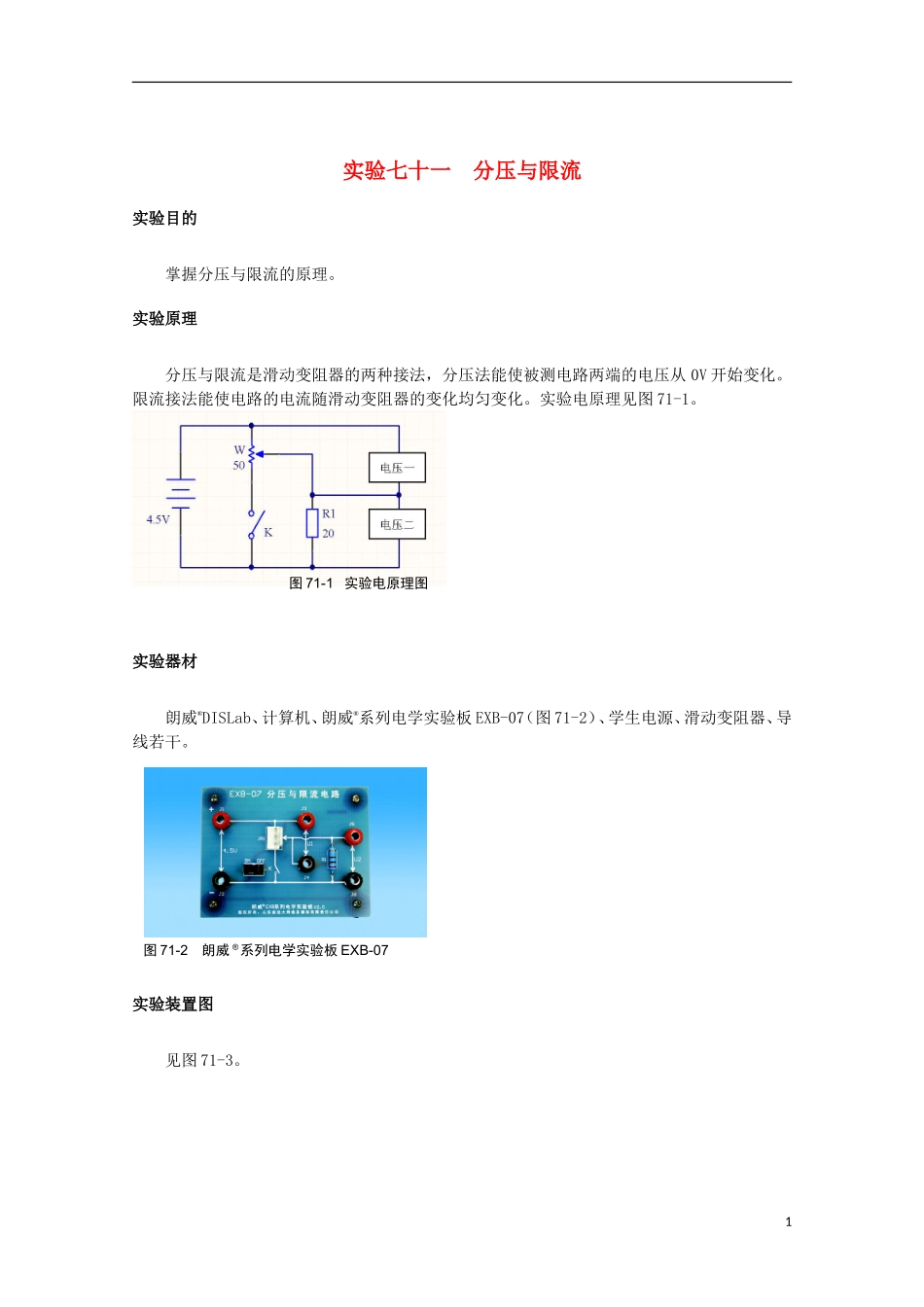

实验七十一 分压与限流实验目的掌握分压与限流的原理。实验原理分压与限流是滑动变阻器的两种接法，分压法能使被测电路两端的电压从 0V 开始变化。限流接法能使电路的电流随滑动变阻器的变化均匀变化。实验电原理见图 71-1。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-07（图 71-2）、学生电源、滑动变阻器、导线若干。实验装置图见图 71-3。图 71-1 实验电原理图图 71-2 朗威 ®系列电学实验板 EXB-071实验过程与数据分析1．将两只电压传感器接入数据采集器；2．将滑动变阻器接入实验板；3．当 K 闭合，此时为分压式接法；4．将两只电压传感器的测量夹分别接到 U1、U2的两端；5．调节滑动变阻器，可以看到两只传感器都能测得到 0V~4.5V；6．当 K 断开，此时为限流接法。7．调节滑动变阻器，可以发现 U2的值虽不能象分压接法那样测到零电压，但 U2随变阻器的调节呈现均匀变化，表明滑动变阻器（电位器 W1）对 R1中的电流更容易调节，即 W1对 R1来讲起到了限流作用。图 71-3 实验装置图2
