上海市2014高考物理一轮复习 实验三十八 频率与音调的关系导学案

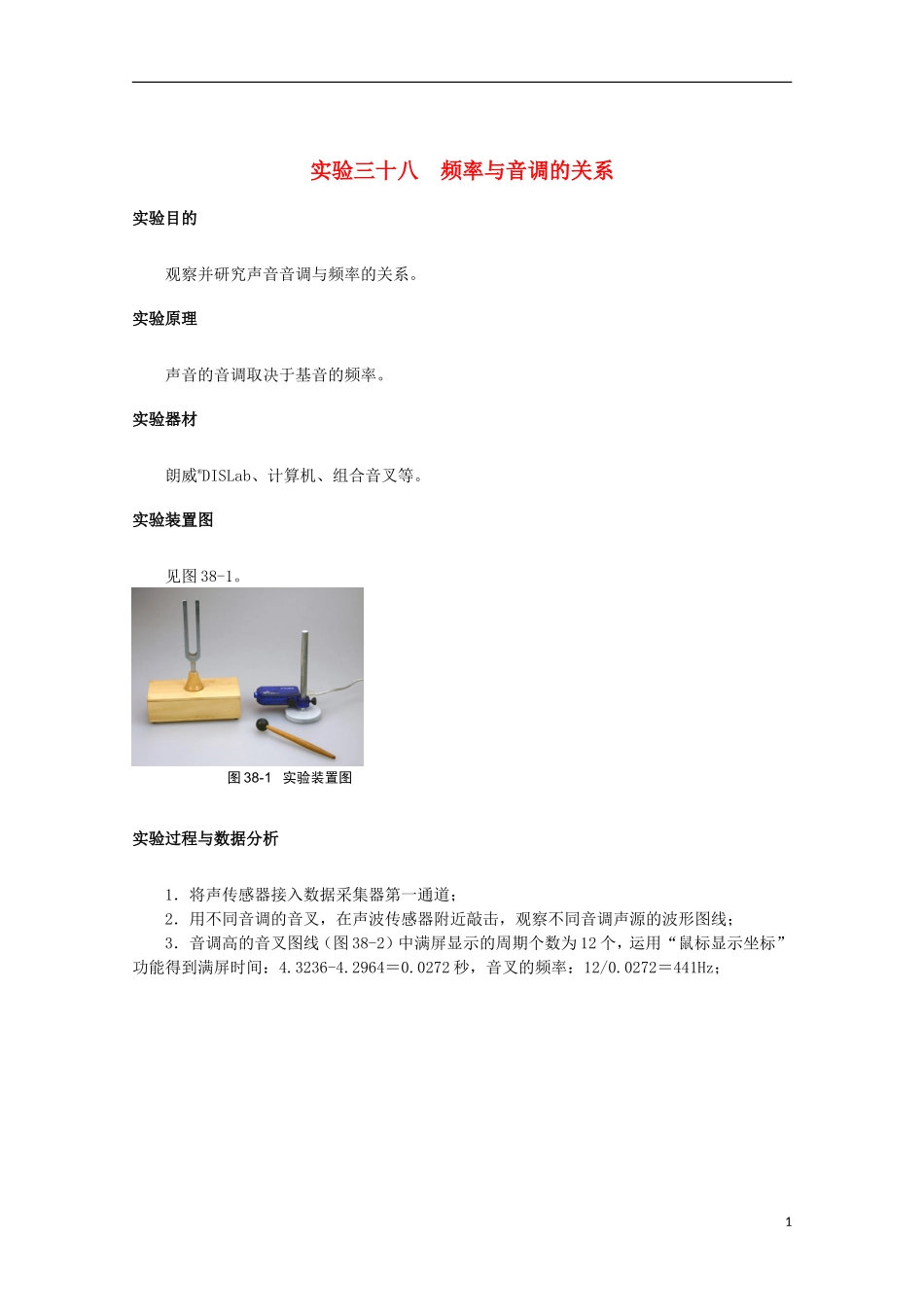

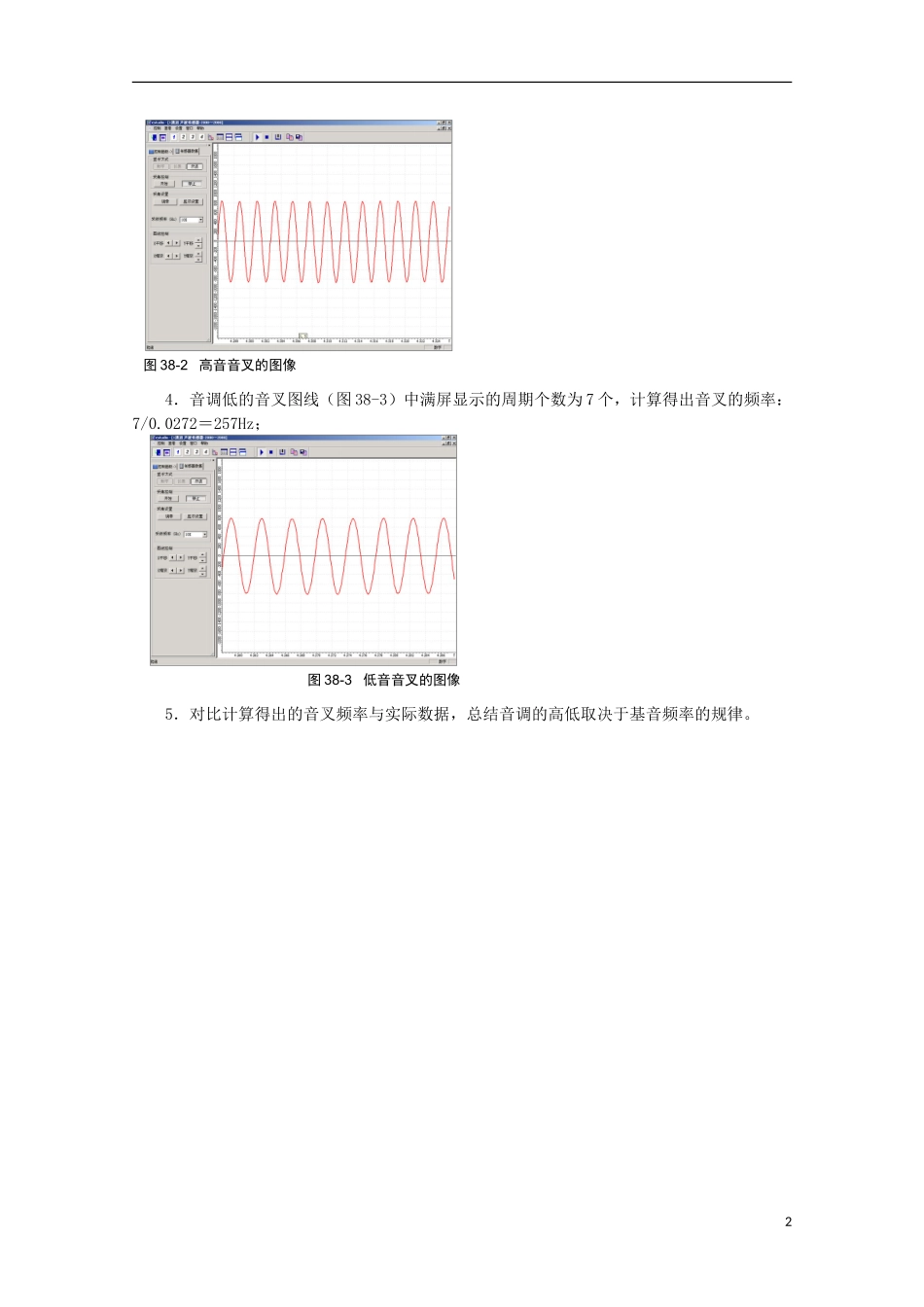

实验三十八 频率与音调的关系实验目的观察并研究声音音调与频率的关系。实验原理声音的音调取决于基音的频率。实验器材朗威®DISLab、计算机、组合音叉等。实验装置图见图 38-1。实验过程与数据分析1．将声传感器接入数据采集器第一通道；2．用不同音调的音叉，在声波传感器附近敲击，观察不同音调声源的波形图线；3．音调高的音叉图线（图 38-2）中满屏显示的周期个数为 12 个，运用“鼠标显示坐标”功能得到满屏时间：4.3236-4.2964＝0.0272 秒，音叉的频率：12/0.0272＝441Hz；图 38-1 实验装置图14．音调低的音叉图线（图 38-3）中满屏显示的周期个数为 7 个，计算得出音叉的频率：7/0.0272＝257Hz；5．对比计算得出的音叉频率与实际数据，总结音调的高低取决于基音频率的规律。图 38-2 高音音叉的图像图 38-3 低音音叉的图像2
