上海市2014高考物理一轮复习 实验三十一 单摆周期的测量导学案

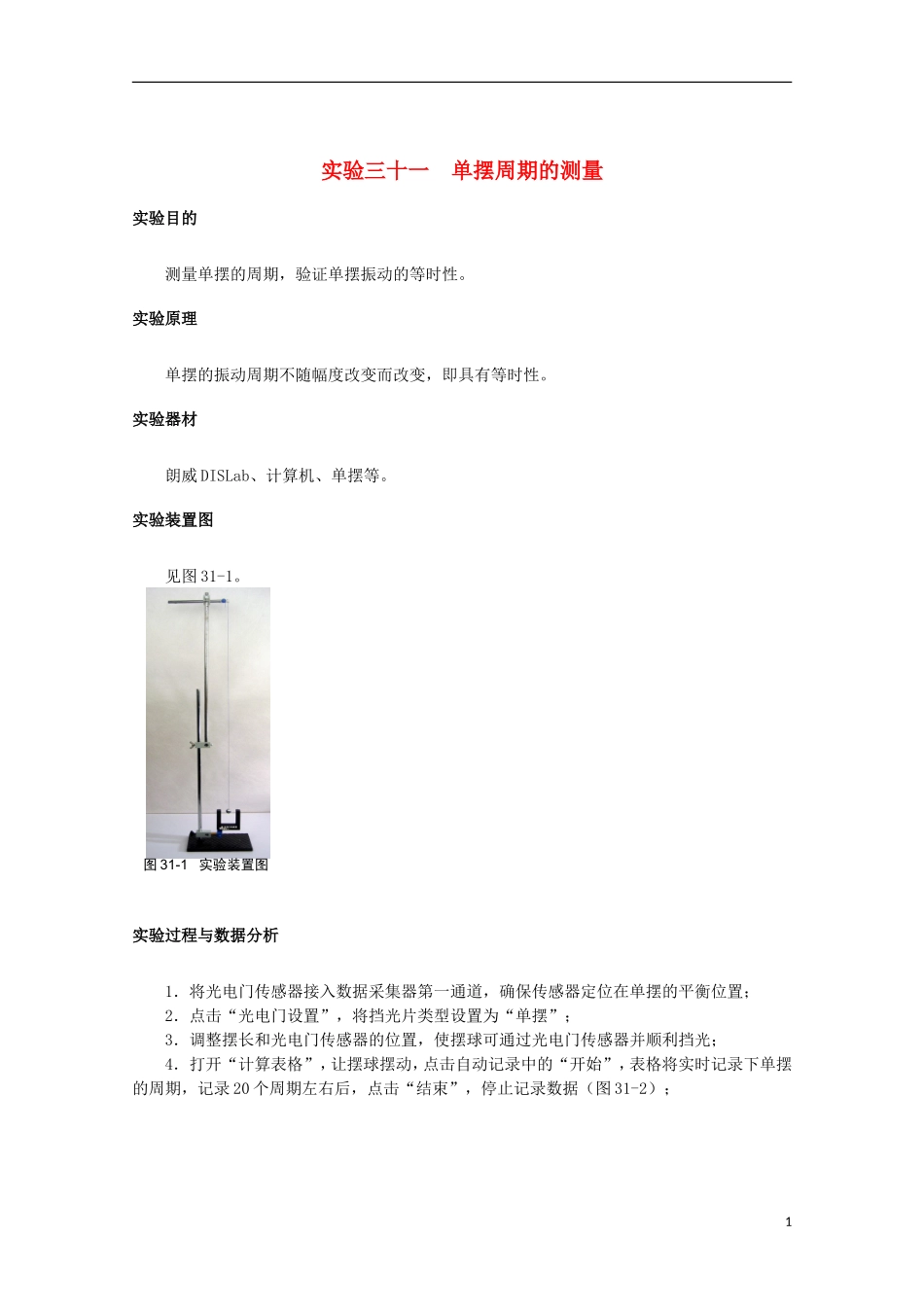

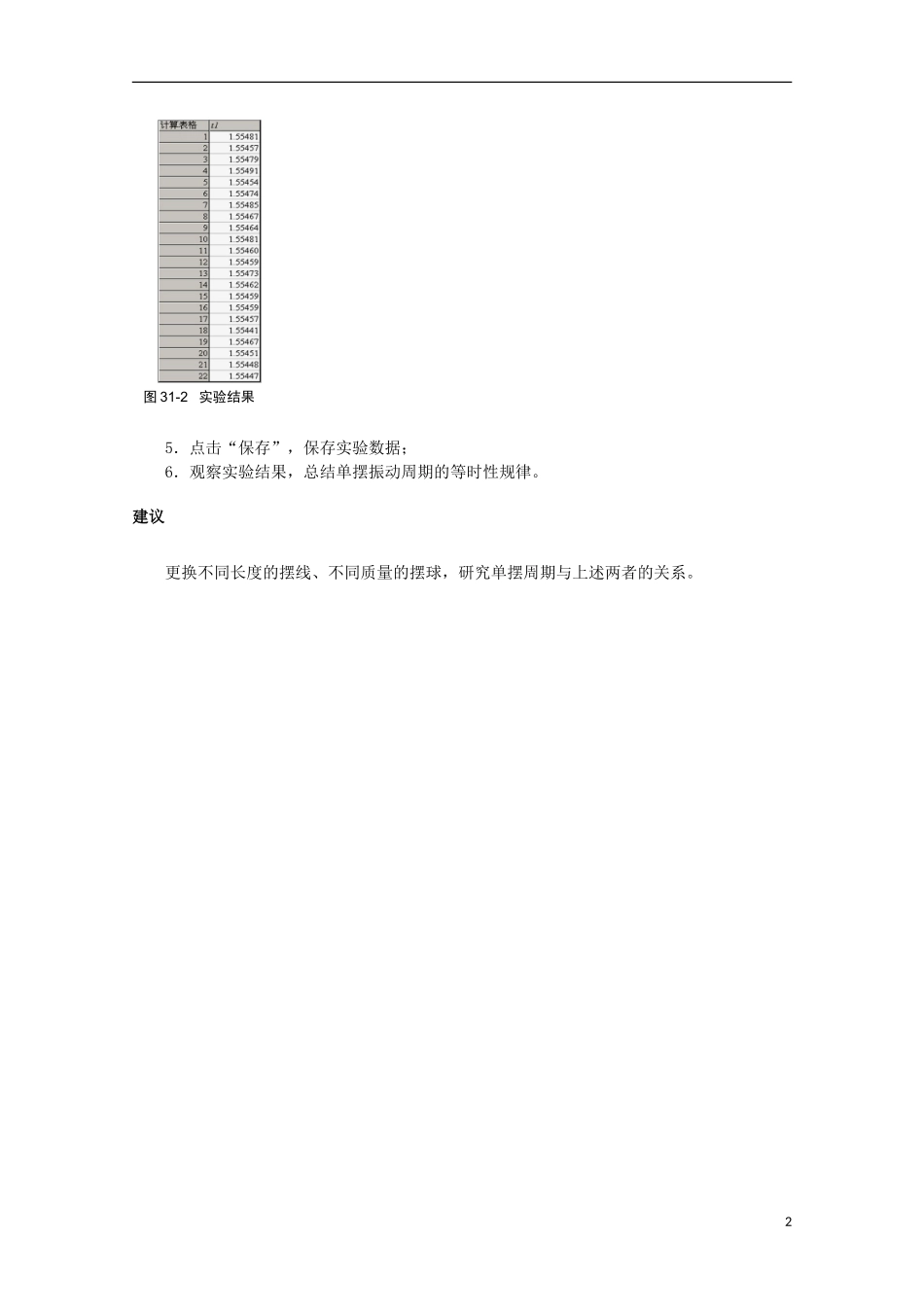

实验三十一 单摆周期的测量实验目的测量单摆的周期，验证单摆振动的等时性。实验原理单摆的振动周期不随幅度改变而改变，即具有等时性。实验器材朗威 DISLab、计算机、单摆等。实验装置图见图 31-1。实验过程与数据分析1．将光电门传感器接入数据采集器第一通道，确保传感器定位在单摆的平衡位置；2．点击“光电门设置”，将挡光片类型设置为“单摆”；3．调整摆长和光电门传感器的位置，使摆球可通过光电门传感器并顺利挡光；4．打开“计算表格”，让摆球摆动，点击自动记录中的“开始”，表格将实时记录下单摆的周期，记录 20 个周期左右后，点击“结束”，停止记录数据（图 31-2）；图 31-1 实验装置图15．点击“保存”，保存实验数据；6．观察实验结果，总结单摆振动周期的等时性规律。建议更换不同长度的摆线、不同质量的摆球，研究单摆周期与上述两者的关系。图 31-2 实验结果2
