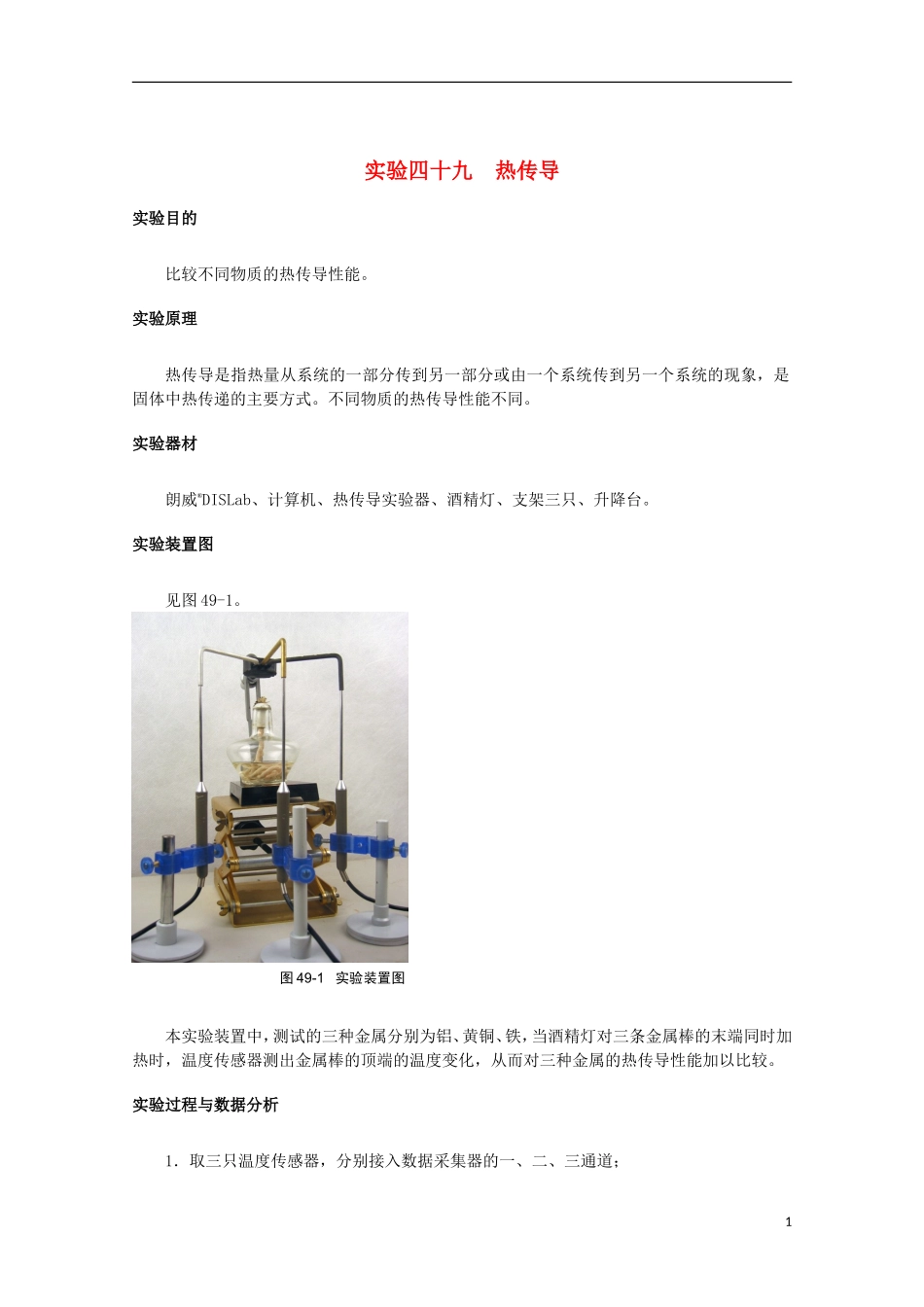

实验四十九 热传导实验目的比较不同物质的热传导性能。实验原理热传导是指热量从系统的一部分传到另一部分或由一个系统传到另一个系统的现象，是固体中热传递的主要方式。不同物质的热传导性能不同。实验器材朗威®DISLab、计算机、热传导实验器、酒精灯、支架三只、升降台。实验装置图见图 49-1。本实验装置中，测试的三种金属分别为铝、黄铜、铁，当酒精灯对三条金属棒的末端同时加热时，温度传感器测出金属棒的顶端的温度变化，从而对三种金属的热传导性能加以比较。实验过程与数据分析1．取三只温度传感器，分别接入数据采集器的一、二、三通道；图 49-1 实验装置图12．把三只温度传感器分别固定在支架上，测量探针与金属棒的顶端接触；3．打开“计算表格”，将黄铜棒、铁棒和铝棒温度分别设定为“T1”、“T2”、“T3”；4．选择“自动”记录，设定时间间隔为“5s”，点击“开始”；5．点燃酒精灯，加热三条金属棒的末端（连接处）约两分钟，点击“结束”，得到一组实验数据（图 49-2）；6．点击“绘图”，设定 X 轴为“t”，Y 轴分别为“T1”、“T2”、“T3”，得到三条温度图线（图 49-3）；7．图 49-3 中，自上而下分别是铝、黄铜、铁的温度变化图线，从中可观察到三种金属热传导性能的明显差异。图 49-2 实验数据图 49-3 三条温度图线揭示热传导性能的差异2
