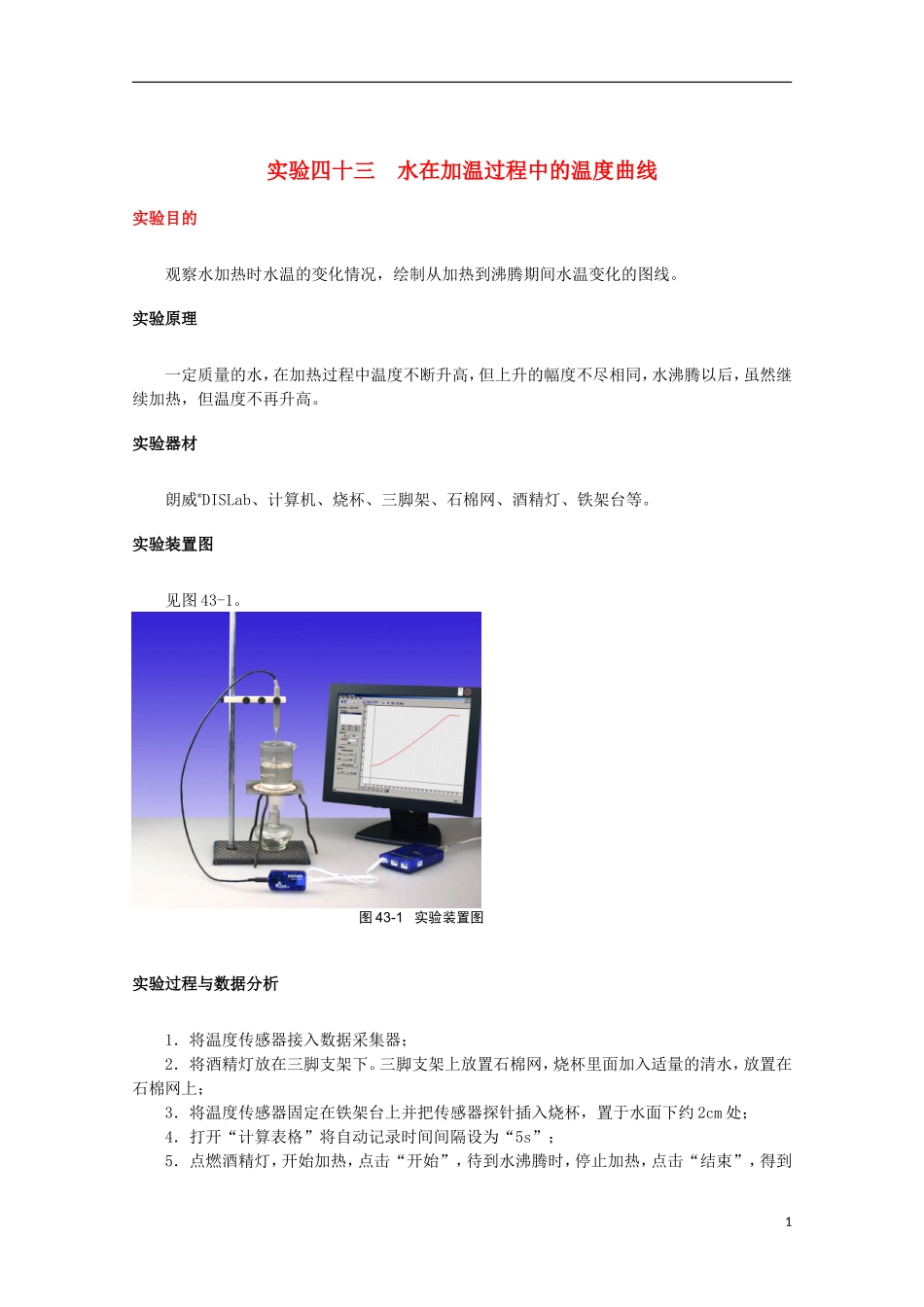

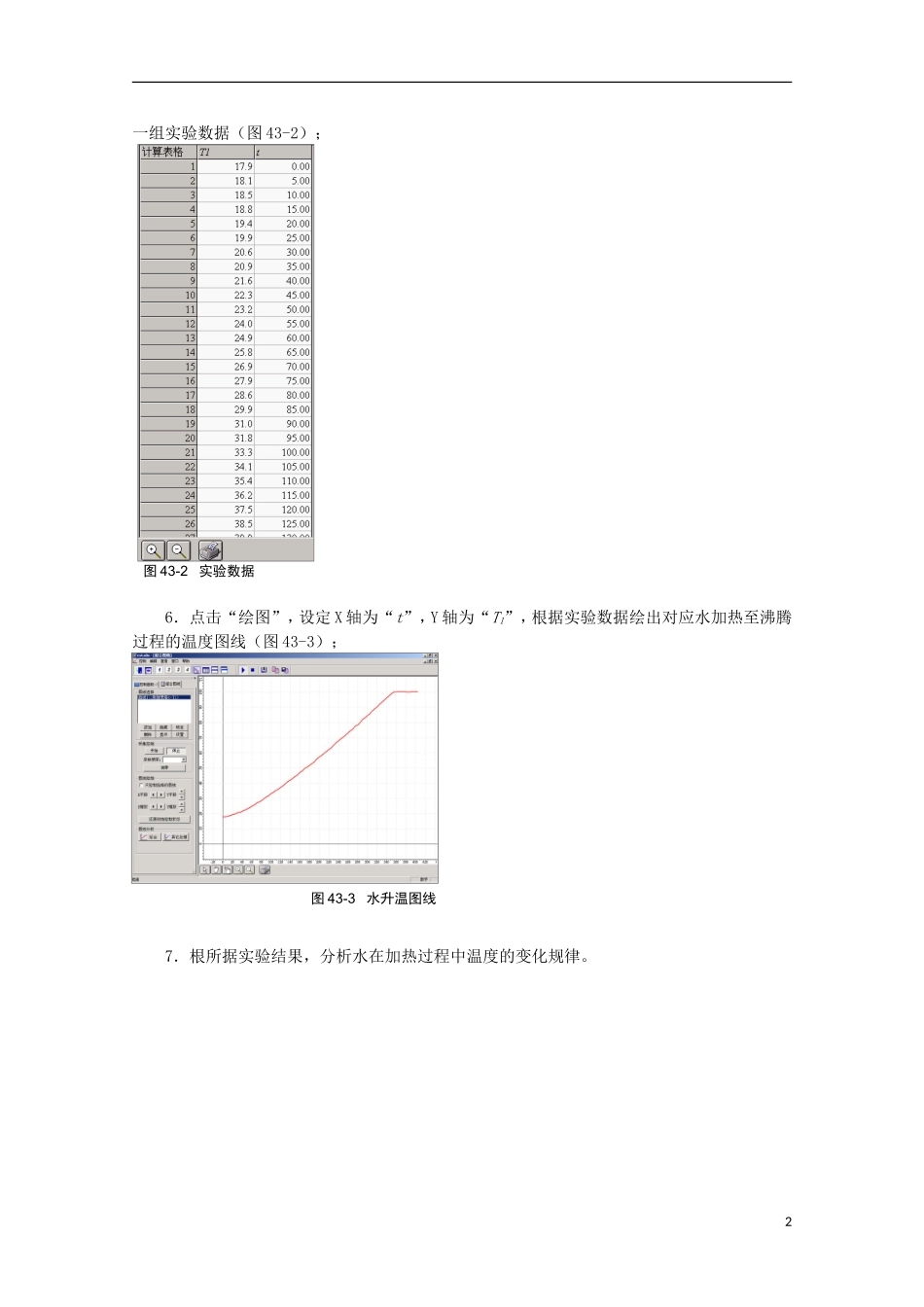

实验四十三 水在加温过程中的温度曲线实验目的观察水加热时水温的变化情况，绘制从加热到沸腾期间水温变化的图线。实验原理一定质量的水，在加热过程中温度不断升高，但上升的幅度不尽相同，水沸腾以后，虽然继续加热，但温度不再升高。实验器材朗威®DISLab、计算机、烧杯、三脚架、石棉网、酒精灯、铁架台等。实验装置图见图 43-1。实验过程与数据分析1．将温度传感器接入数据采集器；2．将酒精灯放在三脚支架下。三脚支架上放置石棉网，烧杯里面加入适量的清水，放置在石棉网上；3．将温度传感器固定在铁架台上并把传感器探针插入烧杯，置于水面下约 2cm 处；4．打开“计算表格”将自动记录时间间隔设为“5s”；5．点燃酒精灯，开始加热，点击“开始”，待到水沸腾时，停止加热，点击“结束”，得到图 43-1 实验装置图1一组实验数据（图 43-2）；6．点击“绘图”，设定 X 轴为“t”，Y 轴为“T1”，根据实验数据绘出对应水加热至沸腾过程的温度图线（图 43-3）；7．根所据实验结果，分析水在加热过程中温度的变化规律。图 43-2 实验数据图 43-3 水升温图线2
