上海市2014高考物理一轮复习 实验四十声 波干涉导学案

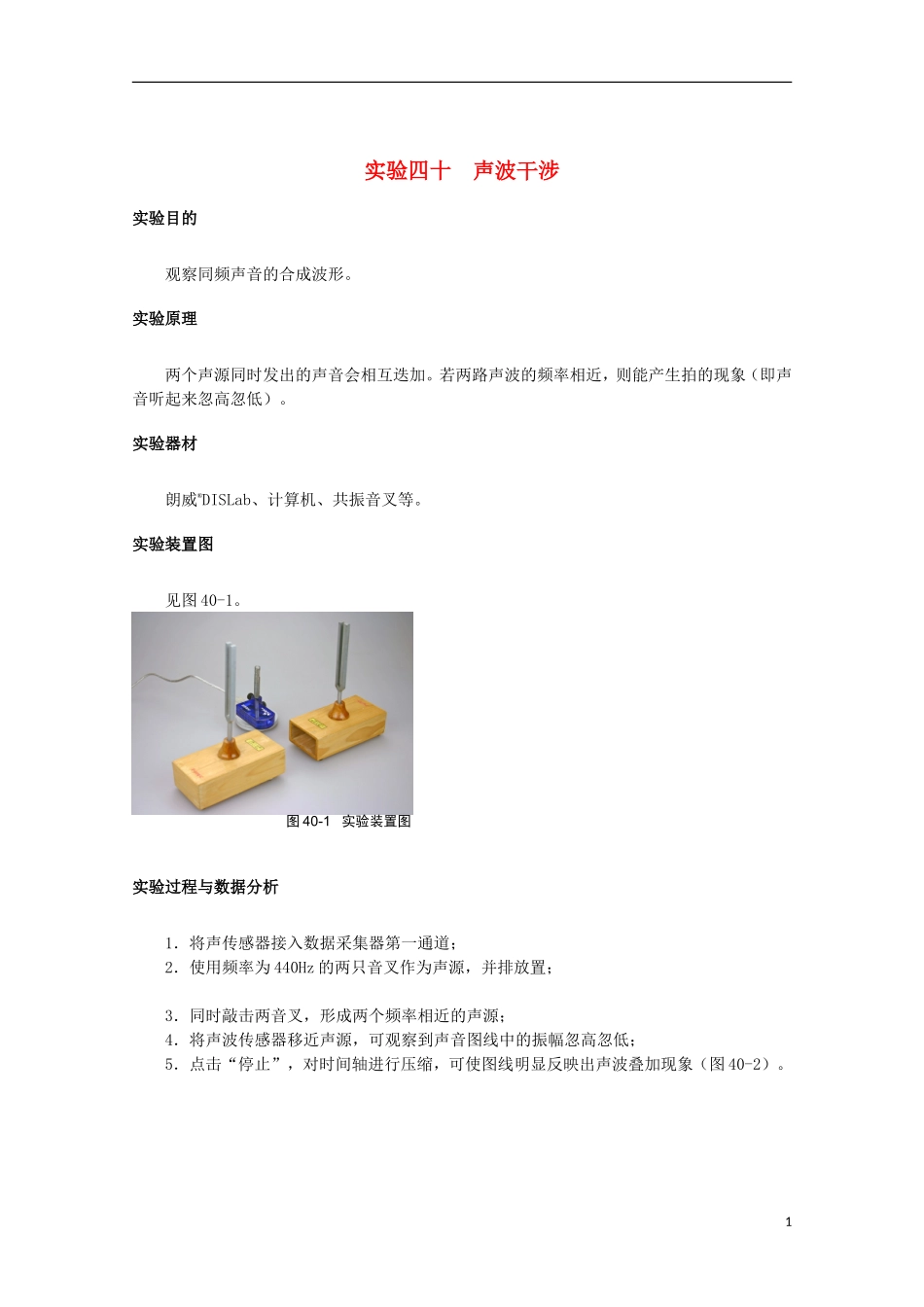

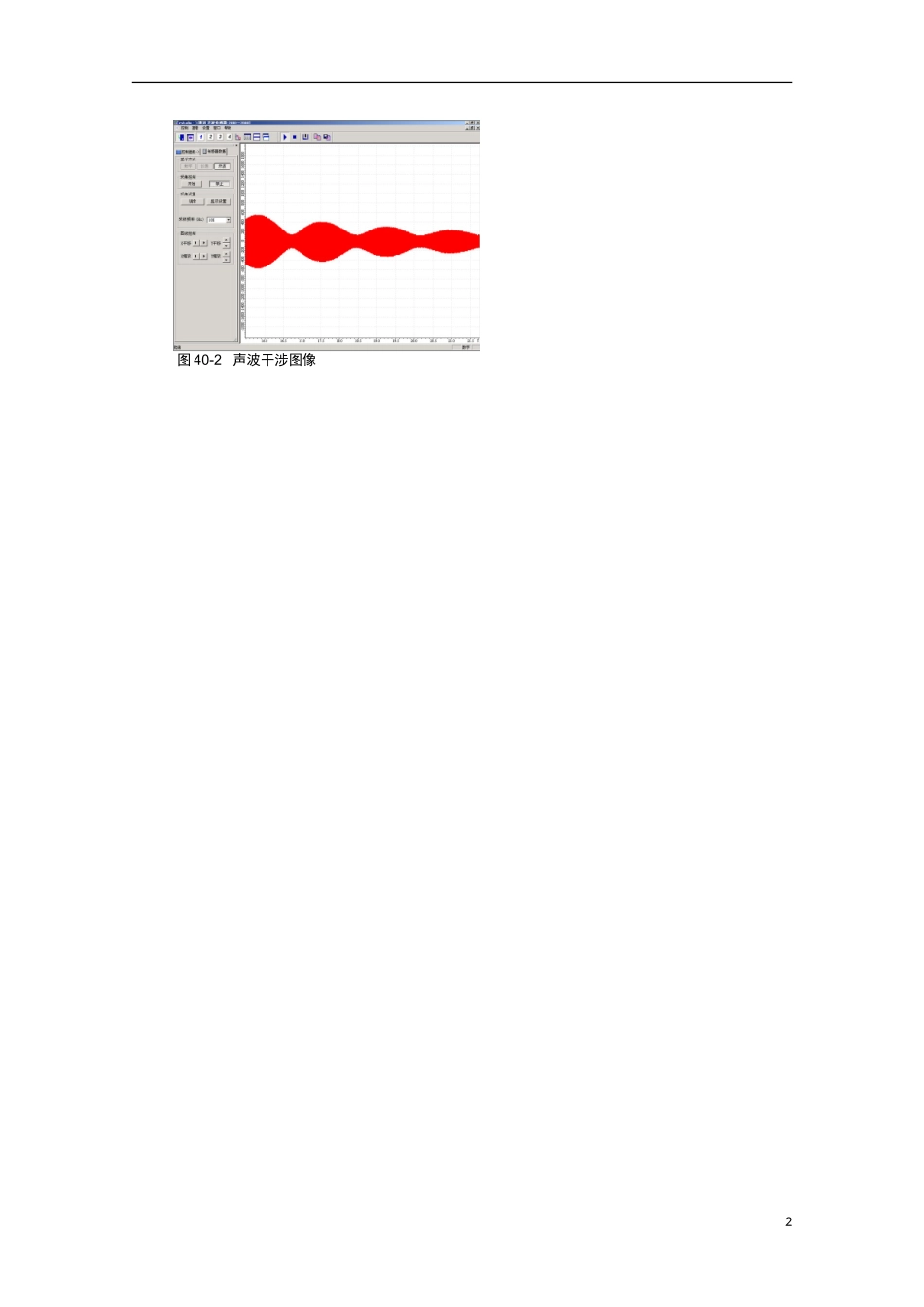

实验四十 声波干涉实验目的观察同频声音的合成波形。实验原理两个声源同时发出的声音会相互迭加。若两路声波的频率相近，则能产生拍的现象（即声音听起来忽高忽低）。实验器材朗威®DISLab、计算机、共振音叉等。实验装置图见图 40-1。实验过程与数据分析1．将声传感器接入数据采集器第一通道；2．使用频率为 440Hz 的两只音叉作为声源，并排放置；3．同时敲击两音叉，形成两个频率相近的声源；4．将声波传感器移近声源，可观察到声音图线中的振幅忽高忽低；5．点击“停止”，对时间轴进行压缩，可使图线明显反映出声波叠加现象（图 40-2）。图 40-1 实验装置图1图 40-2 声波干涉图像2
