上海市2014高考物理一轮复习 实验四十五 摩擦做功使温度升高导学案

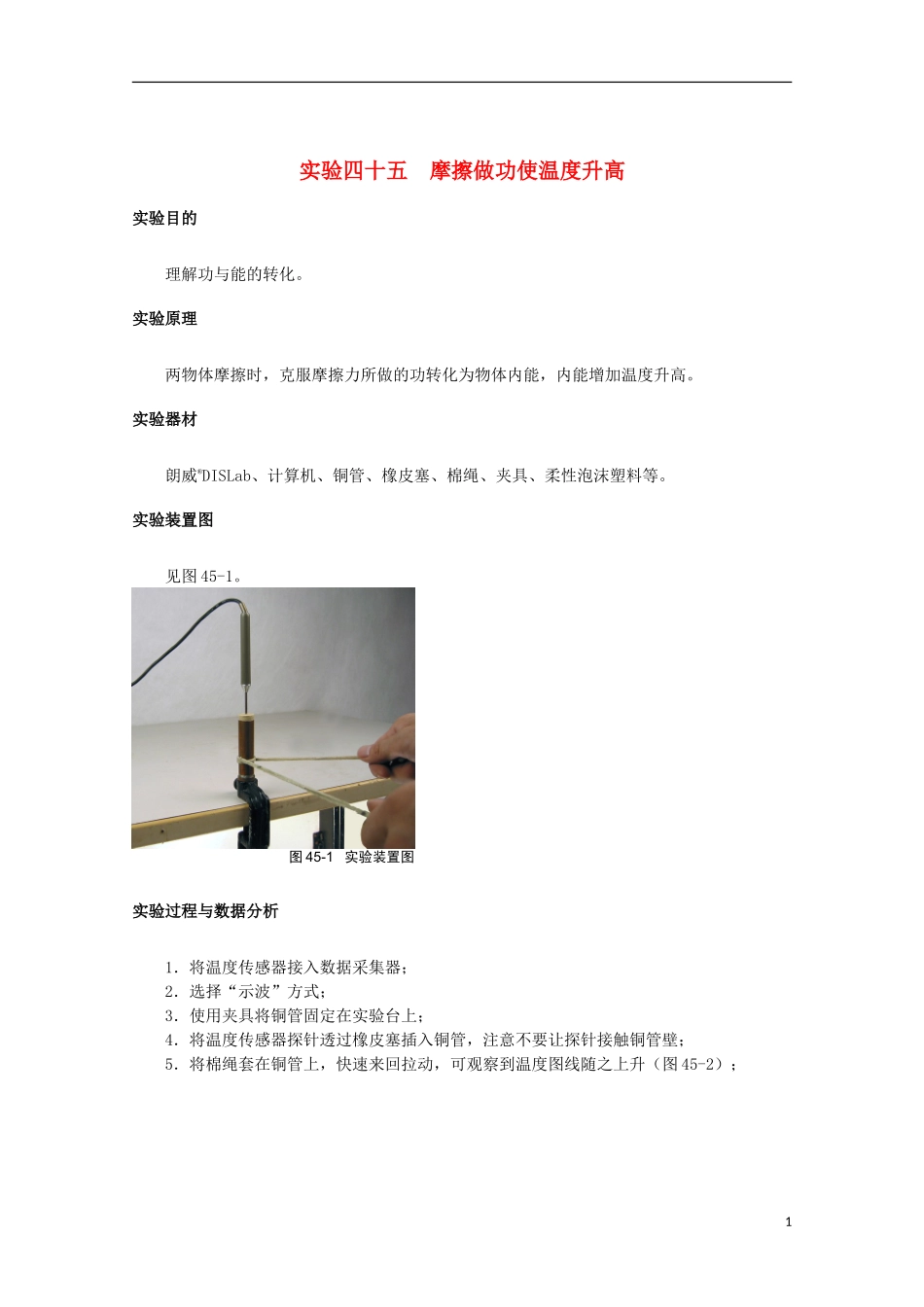

实验四十五 摩擦做功使温度升高实验目的理解功与能的转化。实验原理两物体摩擦时，克服摩擦力所做的功转化为物体内能，内能增加温度升高。实验器材朗威®DISLab、计算机、铜管、橡皮塞、棉绳、夹具、柔性泡沫塑料等。实验装置图见图 45-1。实验过程与数据分析1．将温度传感器接入数据采集器；2．选择“示波”方式；3．使用夹具将铜管固定在实验台上；4．将温度传感器探针透过橡皮塞插入铜管，注意不要让探针接触铜管壁；5．将棉绳套在铜管上，快速来回拉动，可观察到温度图线随之上升（图 45-2）；图 45-1 实验装置图16．也可将温度传感器探针插入柔性泡沫塑料之中，用手握住并快速抽动，亦可观察到升温现象（注意保护探针，不要用力过猛造成探针弯曲或折断）。设想如果将适量乙醚滴入铜管并确保密封，拉动棉绳后会出现何种情况？图 45-2 摩擦做功时温度曲线2
